详解变频空调器的主要器件
来源:本站整理  作者:佚名  2016-07-11 13:08:29


    2.2变频功率模块IPM
    IPM全称“Intelligent Power Module”,译为智能功率模块,俗称变频模块、变频器,又称驱动功率模块(简称功率模块)、功率逆变器。在电路中用“IPM”或“IC”、“U”表示。
    变频功率模块,是一种将直流电压转换为电压及频率可调的三相电的高功率集成电路,按其功能分类为压缩机功率模块、风机功率模块。
    2.2.1压缩机变颇功率棋块
    压缩机变频模块,一般焊接在室外机的变频板或电脑板上,其任务是将+300V左右的直流电压变换为30~180V的三相电,控制压缩机的转速在900~15000r/min任意可调。有的变频模块还要为主控板提供+5V、+12V直流电源。
    压缩机变频功率模块的额定电流为15~30A、额定电压为600V,常见型号如下。
    FS系列:FSBB15CH60、FSBB20CH60、FSBB30CH60。
    PS系列:PS2156A PSP、PS21865-0/AP、PS21867-0/AP、 PS21869-0/AP、PS21964-AT/ST、PS21965-AT/ST、PS21967-AT/ST、PS21765、PS21767。
    其他:PM20CTM060, STK621-031。
    资料:
    部分型号的变频模块,其型号体现额定电流和电压,如FSBB20CH60和PM20CTM060型功率模块,前两位数字“20”表示的额定电流为20A,后两位灵敏字“60”表示额定电压为600 V 。
    (1)压缩机变频功率模块的识别

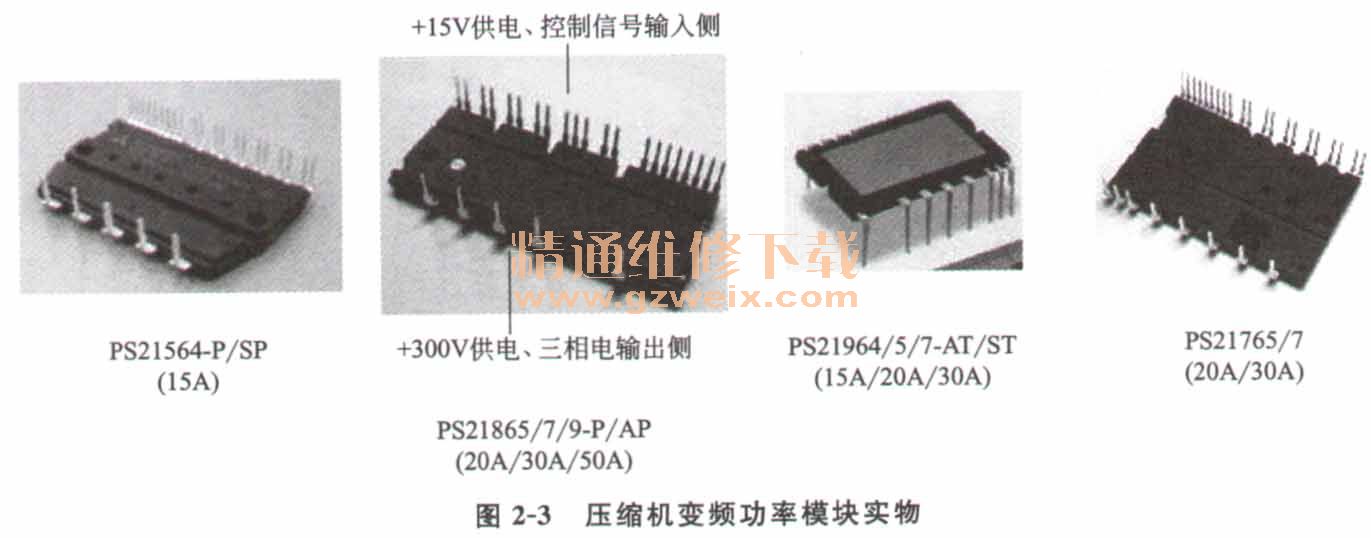

    如图2-3所示是压缩机变频功率模块IPM的实物。细引脚侧输人+15V电压和压缩机控制信号,粗引脚侧输人+300V电压、输出压缩机控制信号。

    (2)压缩机变频模块的类型结构
    压缩机变频模块采用三相电功率模块,其内封装有GTO、IGBT等电力电子器件,并把开路保护、过流保护、短路保护、过热保护、欠压保护、故障检测集成在一起,有的还集成有驱动预放器,+12V、+5V输出电路。
    1.交流变频模块  交流变频模块的输出电压方式一般采用是不等宽度PWM调制方式。
    如图2-4所示型号为PM20CTMO60交流变频模块的内部结构,IGBT1~IGBT6六个绝缘栅双极晶体管(俗称高速大功率管、开关管)组成三组桥臂。要求同一桥臂上两只IGBT一只导通时,另一只必须关断。相邻的IGBT导通相位差120℃,以保证每个周期内三组桥臂轮流、均等导通一次,从而保证输出的U、V、W三相电的电压相同、频率相同、相位差120°。

    为了实现上述要求,CPU输出的每相PWM的“+”、“一”信号极性应相反,U、V、W三相PWM控制信号的相位相差120°。当CPU要提高压缩机转速时,就会同时增大U、V、W相PWM脉宽,通过功率模块内的驱动器1、2、3及逻辑运算器处理后,使三组桥臂的上侧IGBT1、IGBT2、IGBT3的门极高电平时间增长,其导通时间增长,在U、V、W端输出的电压升高,压缩机转速升高度,提高空调器制冷/热能力,反之相反。
