详解变频空调器的主要器件
来源:本站整理  作者:佚名  2016-07-11 13:08:29



    2.7 PFC板
    只有部分变频空调器的室外机设置有PFC板。PFC是Power Factor Correction的缩写,译为功率因数校正,主要用来表征电子产品对电能的利用效率。
    (1) PFC板的识别
    如图2-21所示是PFC板的实物。功率因数校正电路,又称升压斩波器式PFC电路,PFC并联开关电源。用于升压斩波(Boost),提高了电网电压的利用率,减小了电磁干扰EMI,增加了电磁兼容性EMC 。

    (2) PFC的电路结构
    如图2-22所示是PFC板的基本电路结构。220V电源经BD1桥式整流器变换为脉动直流电压,经电感L1滤波后,经R1提供PFC模块,启动PFC模块工作,输出高频的PWM脉宽调制脉冲,控制IGBT管VT1、 VT2工作在高频开关状态。

    当VT1和VT2导通时,BD1整流输出的电压经过储能电感L1、 VT1和VT2的D极、S极接地,电能以磁能的方式存储在电感L1中,感应电动势为左正右负。
    当开关VT1和VT2截止时,电感L1上的感应电动势翻转,由磁能转换为电能,左负右正,此电压与桥式整流输出的电压相叠加,形成+380V左右电压向储能电容C1及负载供电。
    当VT1和VT2再次导通则重复上述过程,但此时由于电容C1存储的电压高于二极管D1正端电压使D1截止,所以,二极管的工作是断续的。由于桥式整流器BD1电压与大电感L1上的电压同时向负载供电,输出电压高达+375~+400V,当电网电压为220V时,此电压值为+380V,所以,俗称PFC输出电压为+380V。
    维修提示:
    IGBT管VT1、VT2因工作在高电压、大电流状态,易击穿,有的还连带前级BD1击穿、保险管熔断。
    数据:
    IGBT的三个极间电阻不通。

    2.8风扇电机和导风电机
    2.81风扇电机
    风扇电机,简称风机,英文“FAN MOTOR”,简写为“FAN”或“FM”、“M”。电机的转速用“rpm”表示,额定转矩用“N·m”表示。
    风扇电机按所在位置分为:室内风扇电机、室外风扇电机;按电机的结构分为:单速电机、抽头式多速电机、PG电机、变频电机。
    维修提示:
    风扇电机主要故障有:①异味、绕组开路(任意两端子之间阻值无穷大);②漏电(任意引线对外壳有阻值);③拨动转轴不灵活、转子与轴松动、卡轴(有卡壳感是轴承坏或内部轴承脏)。
   (1)单速风扇电机
    单速风扇电机,又称固定转速电机,属于单相电机,额定工作电压220V/50Hz,用“MF1~”表示。因单速电机在变频空调器只能用作室外风扇电机,俗称室外风扇电机,简称外风机。

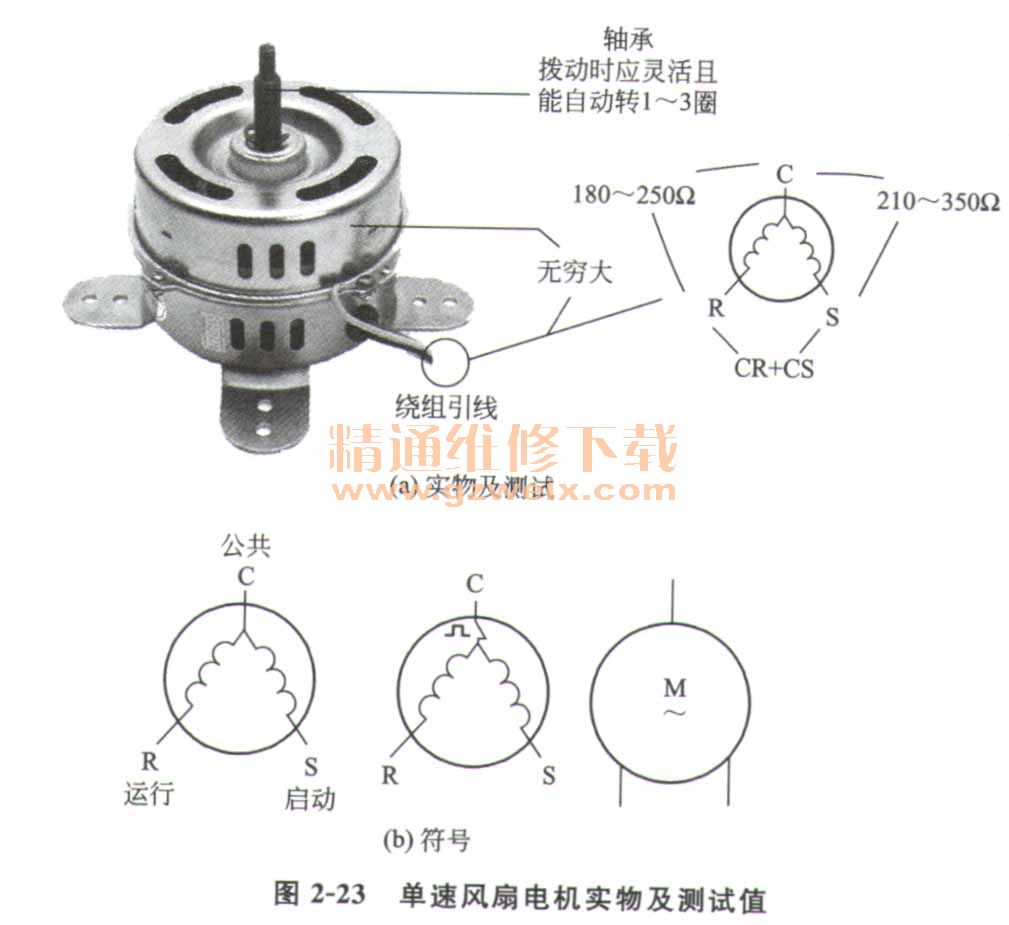

    如图2-23所示是单速风扇电机实物及测试值。它有C、R、S三根接线。其中C的全称是Commonality,译为公共;R全称RUN,译为运行;S全称Start,译为启动。

    C、R端子内接运行绕组,又称主绕组,用“CR”表示;C、S端子内接启动绕组,又称副绕组,用“CS”表示。运行绕组的阻值小,启动绕组的阻值大,且RS端子电阻=CR电阻+CS电阻。
    由于单速电机内的两个绕组在线径、匝数和分布上不同,及风扇电容的延时作用,当输人同相位的220V/ 50Hz交流电时,就在两个绕组上产生了不同相位差的电流值,由此产生旋转磁场,使电机转子转动。
    内置有超载保护器的单速电机,其内的超载保护器平时处于接通状态。当电机过流或壳体温度过高(≥130℃)时断开,切断电机供电,以避免电机被烧坏;当电机外壳温度下降到85℃左右时,超载保护器自动恢复到接通状态。
    维修提示:
    单速风扇电机故障率较低,损坏形式有线圈开路、轴皱(很涩、转不动),会造成风扇不转或转速低,使室内外热交换器散热差,引起制冷/热差且运行一段时间后停机保护,有的会报警过流故障。
    技巧:
    遇有室外机风扇固定螺打锈独难拆却时,不要硬拧以免把螺打顶槽拧坏滑口。巧妙的方法时左手握住改锥柄,顶住锈独螺打,右手用小手锤轻轻敲改锥柄,使锈蚀螺打受振动而松动,这时一般可顺利拧下。
    代换:
    功率大致相同、额定电压、固定方式相同的电机代换。
    (2)多抽头多速风机
    多抽头式多速电机有2速、3速、4速之分,一般用作变频空调器的室外风机或柜机的室内风机。
    多抽头多速风机,属于单相电机、额定电压为220V/50Hz。对不同的速度端子供220VAC时,可使电机的运行绕组匝数不同,形成的旋转磁场强度不同,转子的转动速度不同,实现转速调节。
    如图2-24所示是多抽头式多速风扇电机的实物及符号,有5~7根引线,分别为H高速、M中速、L低速、LL超低速(又称微微风)、R运行、S(或C1、C2)启动线。

    当多抽头式多速电机R、S端外接风扇电容正常时,哪个速度端子(H或M、 L、LL)得到220VAC,电机就运转在哪个转速上。例如图2-24(b)左侧电机的高速抽头H引入220V时,运行绕组=H、R之间的绕组=主绕组L3,匝数最少,感抗最小,流经的电流最大,形成的旋转磁场最强,转速最高;再如当220V由低速抽头L引入时,运行绕组=L、R之间的绕组=L3+L2+L1,匝数最多,感抗最大,流经的电流最小,形成的旋转磁场最弱,转速最低。
    电机内的超载保护器,平时接通,当电机升温过高(130~140℃)断开,切断电机或整机的220V供电,防止电机烧坏。当电机温度下降至79~90℃时超载保护器自动恢复到接通状态。
    维修提示:
    1.如果拨动风扇转轴不灵、有卡壳状是轴承坏或脏。
    2.绕组端子之间为0Ω是内部短路。
    3.如果任意两线之间阻值为无穷大是开路。
    技巧:
    识别各引线功能的方法,可把万用表置于RX 10Ω档,浏量所有引线之间电阻,先找出5根引线中最大阻值的2根引线,再测量出5根线中阻值最小的2根引线。然后把最小的2根并在一起,分别浏量它与最大阻值的2根线之间的阻值。阻值大的为启动线圈,接电容。再把最大阻值的那2根线并在一起,分别测量它与最小阻值的2根线之间电阻。阻值大为电机慢速端,阻值小为快速端,余下的为中速端。
