2.3变频板
    变频板，又称高压驱动电路，位于室外机。有的工厂把变频板及其上所焊接的变频模块统称为变频驱动单元。
    变频板的功能，是把室外机电脑板输出的六路三组PWM脉宽调制信号，进行放大及强弱电隔离后，提供给变频模块IPM，同时还对变频模块IPM输出的故障检测信号进行放大及强弱电隔离后反馈给室外机的电脑板，作为调整压缩机频率、实施变频模块异常保护的依据。
    （1）变频板的识别

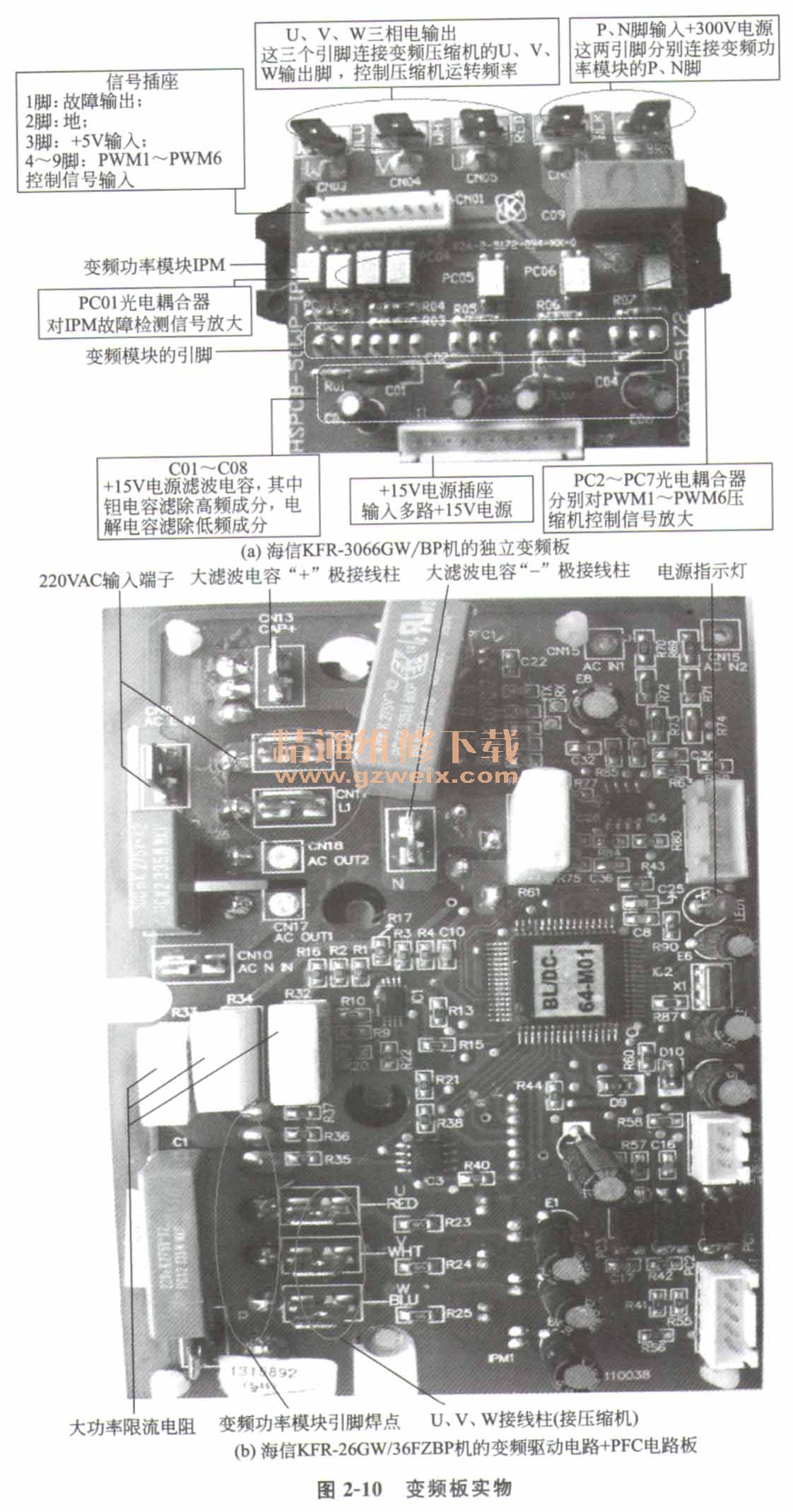

    如图2-10所示是变频板的实物图，有独立变频板、变频驱动＋PFC组件板两种。

    如图2-10（a）所示的变频板后面固定有变频模块IPM。信号插座，用于输人压缩机运行频率控制信号PWM和输出故障检测信息；+15V电源插座，用于输人+15V电源以提供给变频板及变频模块；五个单独的接线端子分别引入+300V和输出变频后的三相电；七个光电藕合器，有六个用于压缩机控制信号PWM的放大、一个用于变频模块故障检测信号的放大；八个电容用于+15V电源滤波；七个电阻起隔离和阻抗匹配作用。
    图2-10（b）则把变频功率模块驱动电路和PFC电路合为一体，提高了可靠性。PFC电路作用见本章第2.7节PFC和电源板。
    （2）变频板的电路结构
    如图2-11所示是变频板的电路图。插座CN02输人+15V电源作为变频板及变频模块的工作电压；插座CN06、CN07输人＋300V电源，作为变频板模块的主电源；插座CNOI的4～9脚输人来自电脑板的PWM1～PWM6六路压缩机控制信号，分别被光电祸合器PC02～PCO7放大及强弱电隔离后，提供给变频模块，控制变频模块把+300V电源变换为相应值的三相电，由插座CN03～CN05输出，提供给变频压缩机，控制变频压缩机的运行频率。

    维修经验：
    变频模块损坏往往牵连到变频板，需要时变频板进行检测，方法是：将好的变频模块除“＋”、“一”端子不接上外，其余均对应接上并通电，待室外机运行时，用万用表（最好是数字表）的交流10v档测量各驱动控制管信号电压值（标注“U”、 “V”、 “W”和“EW”是否大致相同，若各信号值基本一致，则说明驱动没有问题。若某信号值与其他信号差别明显，则说明驱动有问题，多半是驱动模块已损坏；若驱动信号正常，压缩机电队也正常时，则可给变频模块“＋”、“一”端子接上主电源，并通电运行。
    警告：
    拆却和安装变频板时要注意压缩机的相序（三色线）连接正确，如果接错后启动时有“铮铮”金属摩擦声，压缩机不运转。另外，由于变频空调器中PWM信号有严格的相位关系，故在变频模块“＋”、“一”端子接上主电源通电运行时，禁止用示波器、万用表等仪器测量PWM信号。否则，极有可能再次损坏变频模块。
