2. 6. 1电脑板的识别及功能
    （1）电脑板的识别

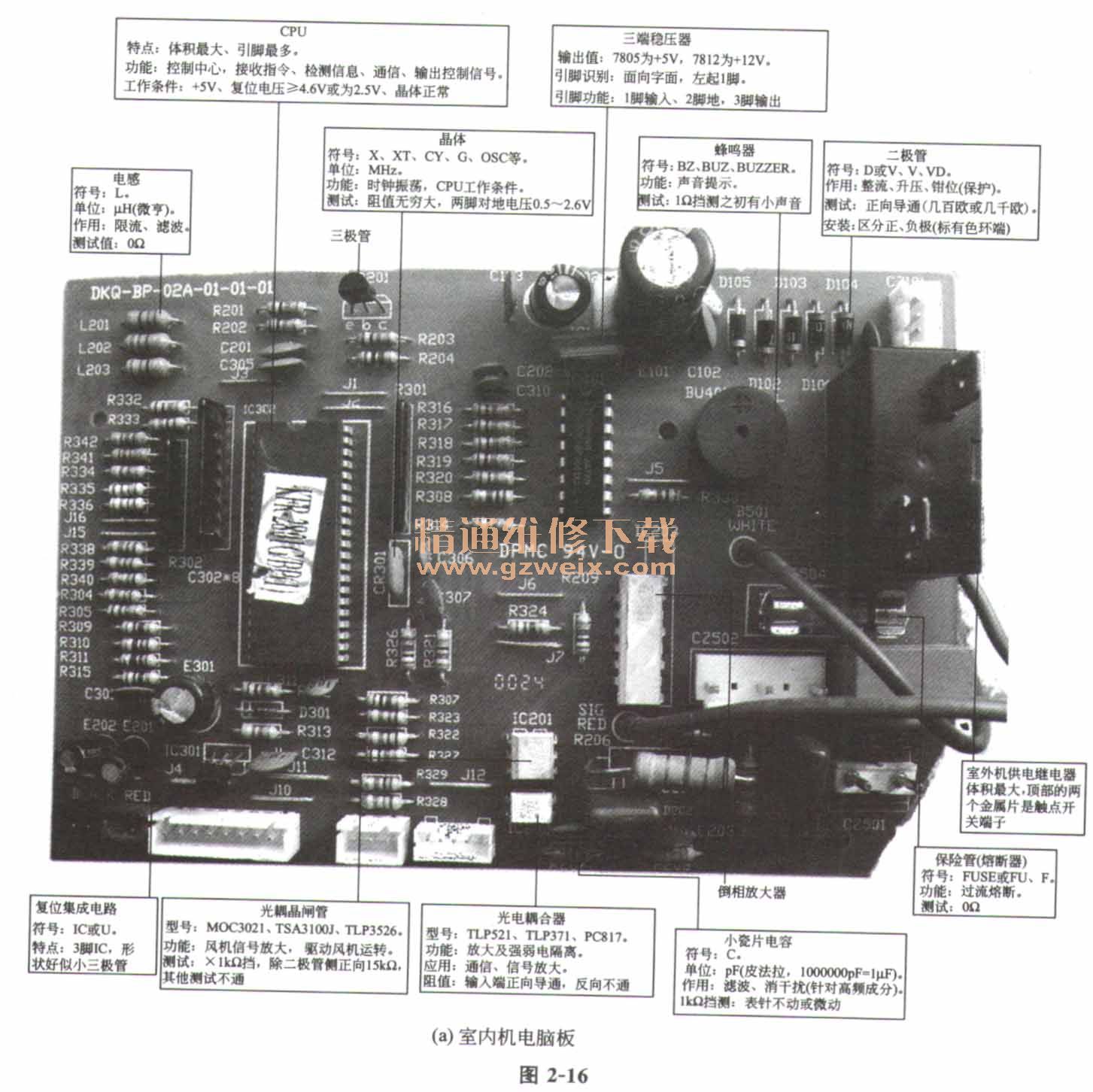

    如图2-16所示是电脑板的实物。电脑板由几个插头、1块CPU、1～3块反相驱动器、2块三端稳压器、2～5块光电祸合器（PC817）、 1～5个继电器、1～3个保险管、1个晶体、1.2个压敏电阻、1只共模扼流圈、1个内风机电容、若个二极管和三极管、数十个电阻、数十个电容等按要求连线而成。室内电脑板还设置有一个蜂鸣器，壁挂机的室内机电脑板还有1只光耦晶闸管。

    有的电脑板还设置1块记忆块、1个变压器、几个发光二极管；室外机电脑板还设置有1只电流检测互感器、几个发光二极管。
    （2）电脑板的应用功能
    1.室内机电脑板的功能  负责接收处理操作指令，检测室温、内盘管温度、220VAC过零点、内风机转速等信息，与室外电脑板通信，管理运行模式，控制内风机、风向电机的工作，显示空调器运行状态，实施室内热交换器防冻结、过热保护，报警故障代码。
    2.室外电脑板的功能  负责与室内机通信，检测室外环境温度、室外热交换器盘管温度、压缩机排气管温度、压缩机壳顶温度、电网电压、室外机电流、变频模块故障信息，根据室内机请求及室内室外机的状态控制压缩机运行频率、四通换向阀的工作状态、室外风扇电机及电子膨胀阀的开度，并完成异常状态的保护。
    （3）电脑板的维修测试功能
    通过操作遥控器或面板开关、电脑板上的测试开关（测针），可使空调器进人试运行（定频运行）、自检、故障自诊等模式，有助于维修人员快速判断故障类型及故障部位。
1.试运行  把室内机面板的开关放在“试运行”挡上，或操作遥控器的按键进人定频运行状态，电脑板微处理器就会屏蔽温度传感器等信息，向变频器发出一个50 HZ或60 Hz的频率固定运行。此模式下，既可判断空调器的主要控制功能是否正常，又可进行加氟、收氟操作。
    2.自检功能  自检修功能，就是把电脑板上的测试开关置于测试位置，或短路电脑板上的测针，使室内外机单独对各输出通道进行自检测试。自检时可听到继电器轮波动作发出的“喀哒”声，导风板、内/外风机、四通阀、压缩机、指示灯轮流工作0.5～2s。
    3.故障自诊功能  室内外机电脑板直接或按输人指令的要求，对各温度传感器、电网电压、室外机电流信息、变频模块故障信息分析后，判断出温度传感器是否开路或短路、室内/外热交换是否则过热/冷、电网电压是否符合空调器的要求、室外机工作电流是否过大、变频模块是否存在故障等。这样就可以来快速判断是哪块板的问题。

    2.6.2电脑板的结构原理
    （1）室内电脑板结构原理

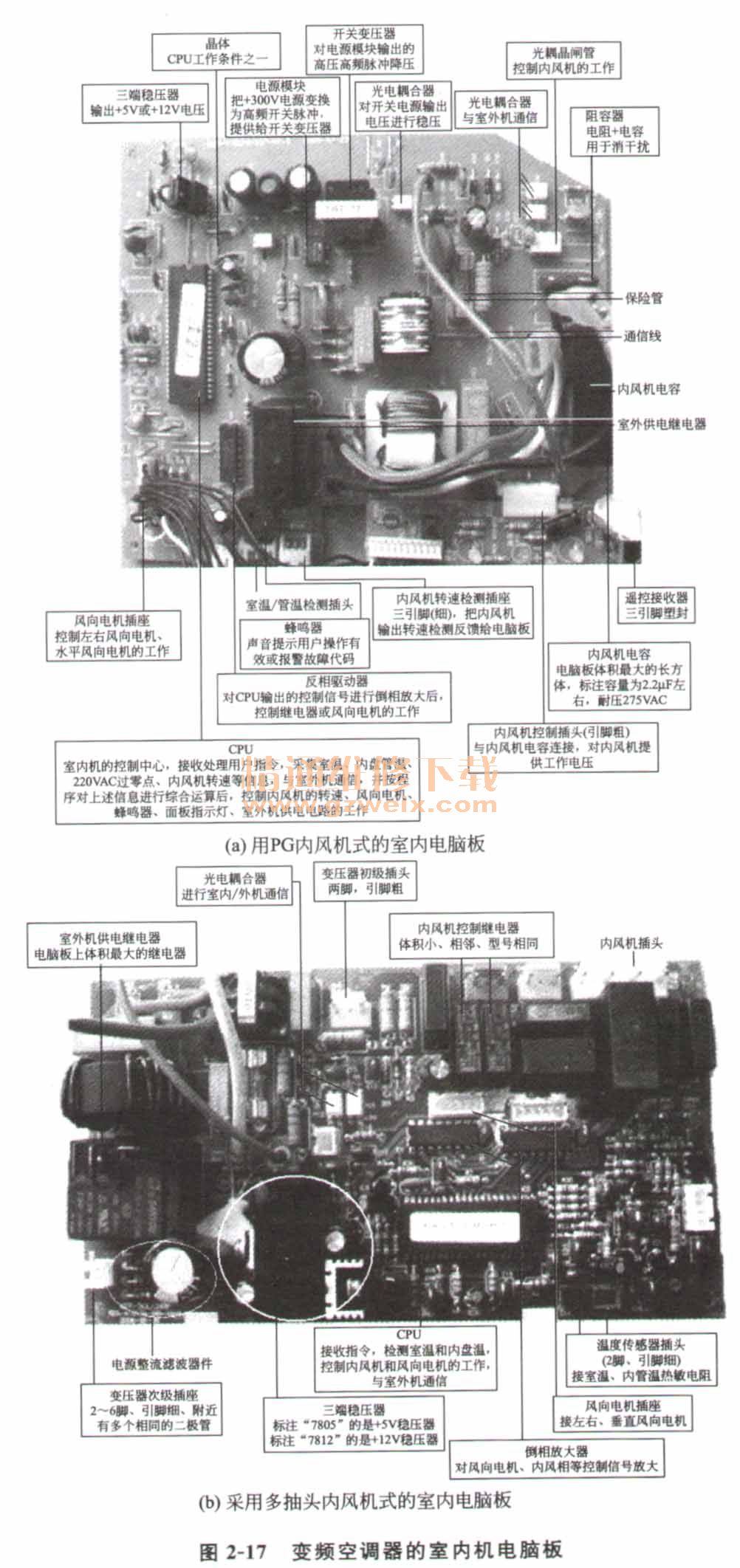

    1.室内电脑板上的主要器件功能  如图2-17所示是室内机电脑板上的主要器件功能。虽然不同型号室内电脑板的有较大的区别，但主要器件的功能从外形、所在位置、型号就能直观判断出来，识别原则如下。

    a．体积最大的器件。体积最大的长方体电容是．内风扇电容；体积最大、引脚最多的集成电路是CPU；体积最大的继电器负责室外机供电控制；圆柱形电解电容用于直流电源滤波。
    b．光电祸合器。并排相邻的两个光电藕合器负责通信，单独的光电藕合器负责内风机控制信号放大或过零检测。
    c．三端稳压器。标注有7805的是+5V稳压器，负责对CPU等供电；标注有7812的是+12V稳压器，负责对倒相驱动器等供电。
