四、硅桥
    1．作用与常用型号
    硅桥的内部为4个整流二极管组成的桥式整流电路，将交流220V电压整流成为直流300V电压。
    硅桥的常用型号为S25VB60，“25”的含义为最大正向整流电流25A ，“60”的含义为最高反向工作电压600V。
    2．实物外观及安装位置
    硅桥的实物外观及安装位置如图1-55所示。硅桥工作时需要通过较大的电流，功率较大，有一定的热量，因此它与模块一起固定在大面积的散热片上。

    3．引脚
    硅桥共有4个引脚，分别为两个交流输入端和两个直流输出端。两个交流输入端接交流220V，使用时没有极性之分；两个直流输出端中的正极经滤波电感接滤波电容正极，负极直接与滤波电容负极连接。
    4．分类及引脚辨认方法

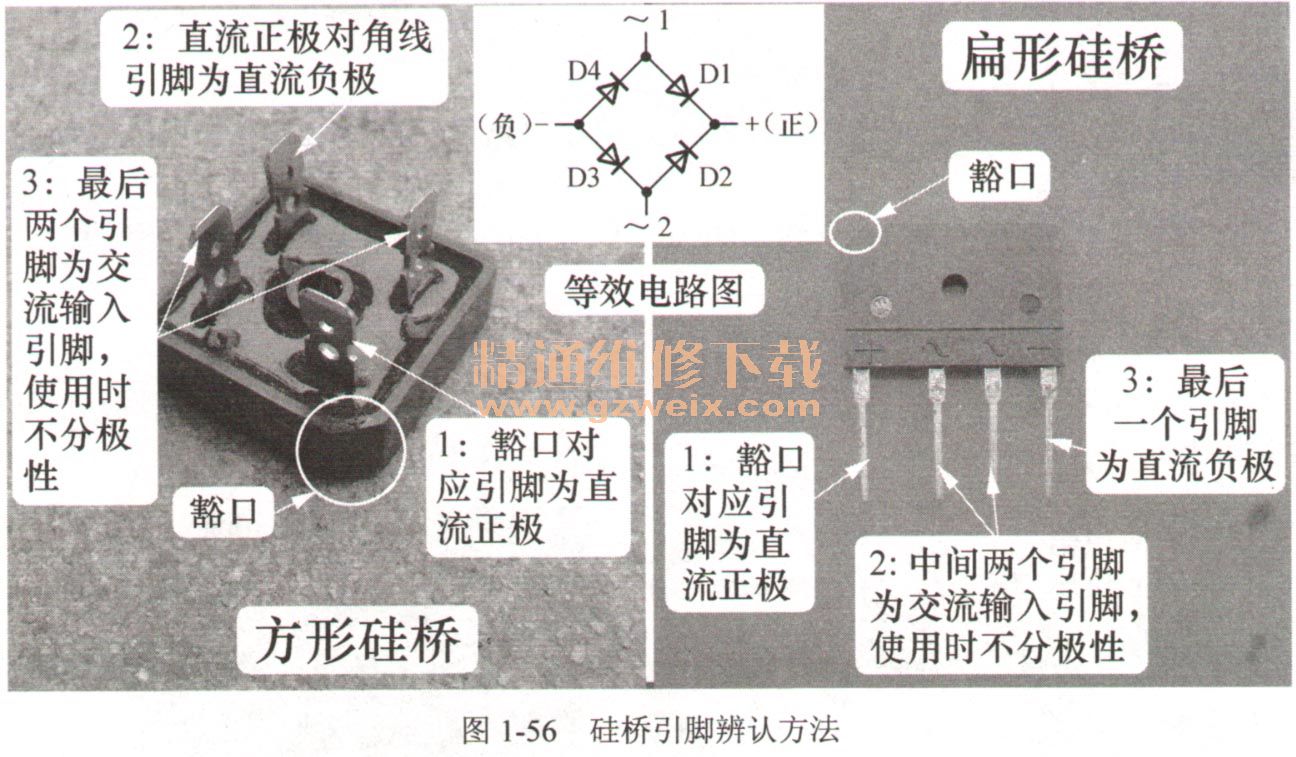

    硅桥根据外观分类常见有两种：方形和扁形，实物如图1-56所示。

    方形：其中的一角有豁口，对应引脚为直流正极，对角线引脚为直流负极，其他两个引脚为交流输入端。
    扁形：其中一侧有一个豁口，对应引脚为直流正极，中间两个引脚为交流输入端，最后一个引脚为直流负极。
    5．测量方法
    由于硅桥内部为4个大功率的整流二极管，因此测量时应使用万用表二极管挡。
   （1）测量正、负端子

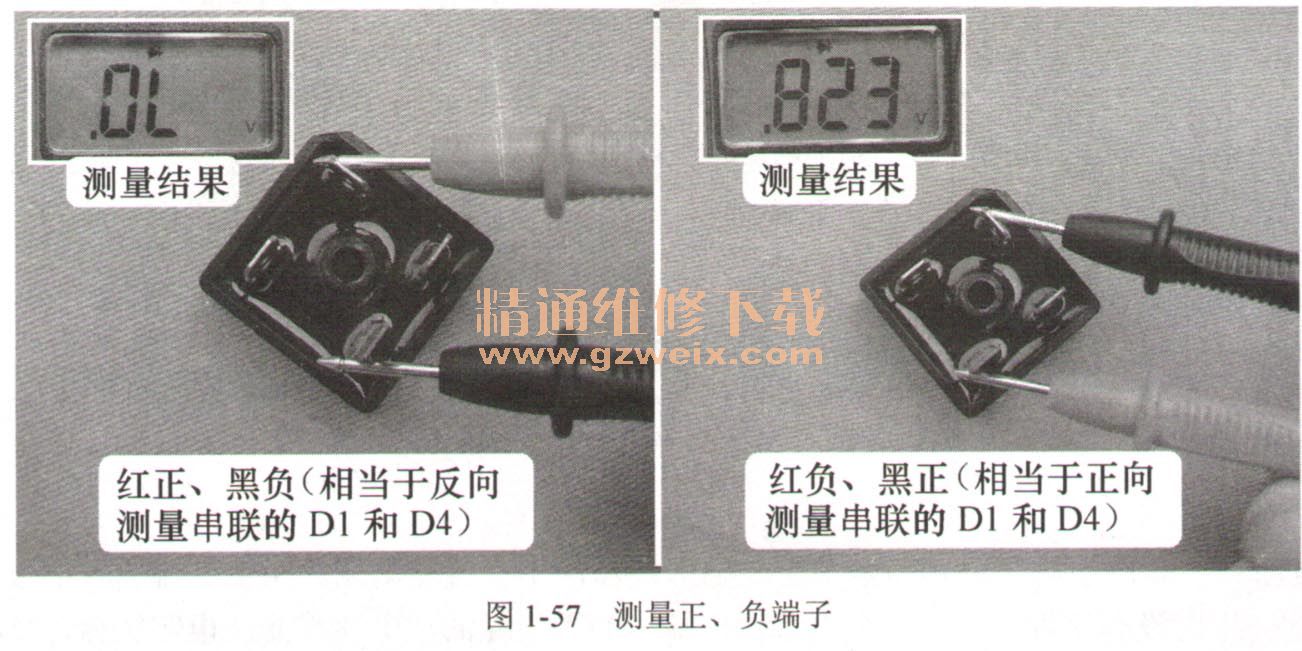

    测量过程如图1-57所示，相当于测量串联的D1和D4（或串联的D2和D3）。

    红表笔接正极，黑表笔接负极，为反向测量，结果为无穷大；红表笔接负极，黑表笔接正极，为正向测量，结果为823mV。
   （2）测量正极、两个交流输入端
    测量过程如图1-58所示，相当于测量D1、D2。

    红表笔接正极，黑表笔接交流输入端，为反向测量，两次结果相同，应均为无穷大；红表笔接交流输入端，黑表笔接正极，为正向测量，两次结果应相同，均为452mV。
   （3）测量负极、两个交流输入端
    测量过程如图1-59所示，相当于测量D3、D4。

    红表笔接负极，黑表笔接交流输入端，为正向测量，两次结果相同，均为452mV；红表笔接交流输入端，黑表笔接负极，为反向测量，两次结果相同，均为无穷大。

   （4）测量交流输入端子

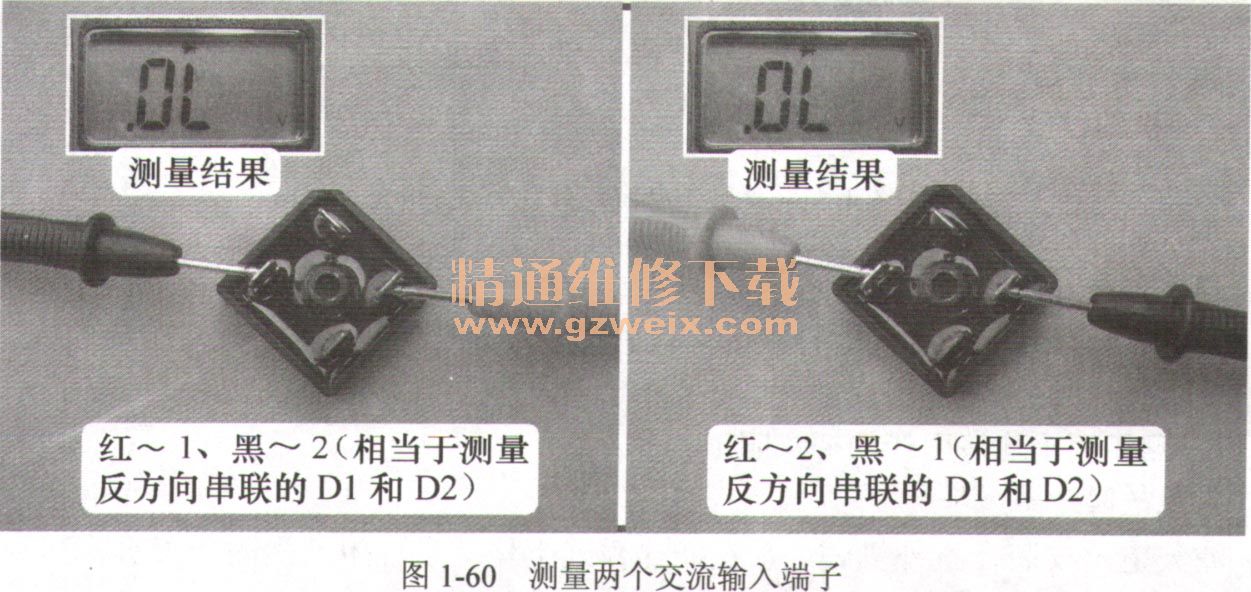

    测量过程如图1-60所示，相当于测量反方向串联的D1和D2（或D3和D4），由于为反向串联，因此正反向测量结果应均为无穷大。

    6．测量说明
    ①测量时应将4个端子的引线全部拔下。
    ②上述测量方法使用数字万用表。如果使用指针万用表，选择R×1k挡，测量时红、黑表笔所接端子与上述方法相反，得出的规律才会一致。
    ③不同的硅桥、不同的万用表正向测量时，得出结果的数值会不相同，但一定要符合内部4个整流二极管连接特点所构成的规律。
    ④同一硅桥、同一万用表正向测量内部二极管时，结果数值应相同（如本次测量为452mV）。测量硅桥时不要只记得出的数值，要掌握规律。
    ⑤硅桥常见故障为内部4个二极管全部击穿或某个二极管击穿，开路损坏的比例相对较少。

    五、滤波电感
    4．测量方法

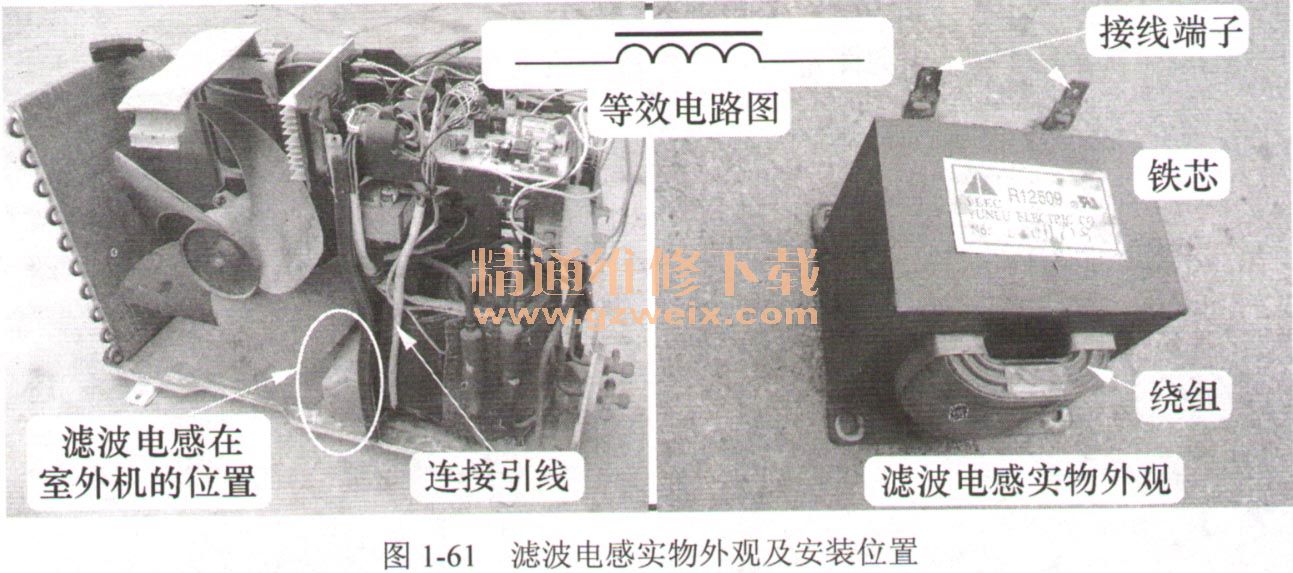

    图1-62所示为测量滤波电感的方法，测量时使用万用表电阻挡，测量阻值约1Ω。

    由于滤波电感位于室外机底部，且外部有铁壳包裹，直接测量其接线端子不是很方便，检修时可以测量两个连接引线的插头阻值。
    5．常见故障
    ①滤波电感安装在室外机底部，在制热模式下化霜过程中产生的冷凝水将其浸泡，一段时间之后（安装5年左右）引起绝缘阻值下降，通常在低于2MΩ时，会出现空调器通上电源之后空气开关跳闸的故障。
    ②由于绕制滤波电感线圈的线径较粗，很少有开路损坏的故障。而其工作时通过的电流较大，接线端子处容易产生热量，将连接引线烧断，出现室外机无供电的故障。
    ③滤波电感如果铁芯与线圈松动，在压缩机工作时会产生比较刺耳的噪声，有些故障表现为压缩机低频运行时噪声小，压缩机高频运行时噪声大，容易误判为压缩机故障，在维修时需要注意判断。

    六、滤波电容
    1．作用
    滤波电容实际为容量较大（约2 000μF）、耐压较高（约直流400V）的电解电容。根据电容“通交流、隔直流”的特性，对滤波电感输送的直流电压再次滤波，将其中含有的交流成分直接入地，使供给模块P、N端的直流电压平滑、纯净，不含交流成分。
    2．引脚
    电容共有两个引脚，即正极和负极。正极接模块P端子，负极接模块N端子，负极引脚对应有“日”状标志。’
    3．分类
    滤波电容按电容个数分类，有两种类型：单个电容或几个电容并联组成，实物外观如图1-63所示。

    单个电容：由1个耐压400V、容量2 200μF左右的电解电容，对直流电压滤波后为模块供电，常见于早期壁挂式或目前柜式的变频空调器，电控盒内设有专用安装位置。
    几个电容并联：由2-4个耐压400V、容量560μF左右的电解电容并联组成，对直流电压滤波后为模块供电，总容量为单个电容标注容量相加，常见于目前生产的变频空调器，直接焊在室外机主板上。
    4．测量方法
    由于滤波电容容量较大，使用万用表检测难以准确判断，通常直接代换试机。其常见故障为容量减小引发屡烧模块故障，在实际维修中损坏比例较小。

    需要注意的是，由于滤波电容的容量较大，不能像检测定频空调器的压缩机启动电容一样，直接短路其两个引脚，否则滤波电容将会发出很大的放电声音，甚至能将螺丝刀杆打出一个豁口。
    5．注意事项
    滤波电容正极连接模块P端子，负极连接N端子，引线不能接错。引线接反时，如滤波电容内存有直流300V电压，将直接加在模块内部与IGBT开关管并联的续流二极管两端，瞬间将模块炸裂。
    如滤波电容未存有电压，不会损坏模块，但滤波电容正极经模块内部的续流二极管接滤波电容的负极，相当于直流300V电压短路，在室外机上电时，PTC电阻由于后级短路电流过大，阻值变为无穷大，室外机无工作电源，室内机由于检测不到室外机发送的通信信号，2min后断开室外机供电，报“通信故障”的故障代码。
