    振荡器中还增加了频率抖动电路,抖动量为士4kHz,该功能使EMI的均值和准峰值噪声均较低;在输出短路或控制环开路等故障时,全集成的自动重启动电路将输出功率限制在安全范围内,既限制了短路输出电流也保护了负载,同时减少了元器件个数,降低了次级反馈电路的成本。
    ②引脚功能
    ⑤脚漏极D:外接直流300V电压正极连接到内部功率MOSFET开关管漏极引脚,提供启动和工作电流。
    ②、③、⑦、⑧脚源极S:外接直流300V电压负极,4个引脚在内部是相通的,连接到内部MOSFET开关管的源极,为控制电路的公用点,其中②脚和③脚接控制电路的公共端,⑦脚和⑧脚接高压返回端。
    ①脚BP:内部电路供电引脚,外接0.1μF的瓷片电容;并可控制功率MOSFET开关管的导通与截止(电流大于240μA时可使功率MOSFET开关管截止);此引脚通过外接电阻与输入直流300V电压相连,可起到欠压保护功能,如不接电阻就没有欠压保护功能。
    ④脚EN/UV:输出电压调整端,接稳压光耦次级。外接至直流300V电压的电阻(本机代号R8),作用是监测直流输入电压,当电压低于直流100V时,内部欠压检测电路将①脚BP端电压从正常值的5.8V降至4.8V,强迫功率MOSFET开关管截止,起到保护作用。
    ③引脚电压
    使用万用表直流电压挡,黑表笔接直流300V电压地,红表笔接引脚,开关电源电路正常工作时实测结果见表5-5。

   (2)开关变压器
    ①外观及引脚说明
    实物外观如图5-14所示。开关电源集成电路TNY266P不需要使用辅助绕组,开关变压器初级只有一组供电绕组(共有两个引脚);室内机主板使用一路直流12V电压,也就是说次级只有一组输出绕组就可以了(实际使用两个引脚,中间引脚为空脚)。

    说明:5V产生电路7805的输入端电压取自直流12V,相当于12V电压的一个负载。
    ②测量引脚阻值
    使用万用表电阻挡,测量初级供电绕组阻值为2.2Ω,次级输出绕组阻值为0.1Ω。
  (3)稳压管
    实物外观及测量结果如图5-15所示,带有圆圈标记的引脚为负极。

    稳压管的特性为反向击穿时电流可以在很大范围内变化,但两端电压变化很小,将电路中电压的变化情况,通过串接电阻两端的电压表现出来,在电路中起稳压作用或作为电压基准器件使用。
    稳压管的主要参数为稳压值,即正常工作时两端应保持稳定的电压值。本机稳压电路中的稳压管使用型号为1N4741A,稳压值为11V。
    测量时使用万用表二极管挡,黑表笔接负极,红表笔接正极,为正向测量,显示值为正向导通电压值;黑表笔接正极,红表笔接负极,为反向测量,显示值应为无穷大。
   (4) TOP系列开关电源集成电路
    ①基础知识
    TOP系列开关电源在空调器开关电源电路中也普遍使用,作用和TNY系列、VIPer系列的开关电源集成电路相同,是开关电源电路的核心元器件。其内部集成了高压MOSFET开关管、振荡器、脉宽调制((PWM)控制器、负载短路故障自动保护、输入电压过低或过高自动保护等电路,振荡器工作频率有132kHz和66kHz两种。

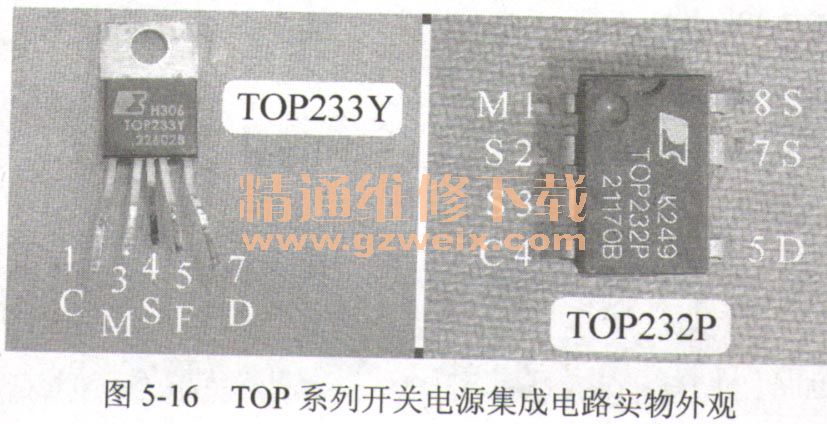

    TOP系列开关电源常见有两种外观,如图5-16所示。TOP233Y的额定功率为20W,采用TO-220-7封装,共有7个引脚(其中②脚和⑥脚为空脚),使用时需要散热片;TOP232P的额定功率为9W,采用DIP-8封装,共有8个引脚(其中⑥脚为空脚)。

    ②引脚功能
    漏极引脚D:经开关变压器初级供电绕组外接直流300V电压正极,连接到内部功率MOSFET开关管漏极引脚,提供启动和工作电流。
    源极引脚S:外接直流300V电压负极,连接到内部MOSFET开关管的源极,为控制电路的公用点。
多功能引脚M:过压(OV)、欠压(UV)输入引脚,如连接源极引脚则取消过压及欠压保护功能。
    控制引脚C:用于占空比控制的误差放大器和反馈电流的输入脚,连接稳压光耦。频率引脚F(仅限Y型封装):选择开关频率的输入引脚,如果连接源极引脚为132kHz、连接控制引脚为66kHz。P和G封装只能以132kHz频率工作。
    ③引脚电压
使用万用表直流电压挡,黑表笔接直流300V电压地,红表笔接引脚,开关电源电路正常工作时实测结果见表5-6。

    5.电路检修技巧
    ①遇到主板无5V故障,使用反向检修法,排除主板短路故障后,先检查12V电压,再检查开关电源电路,直至查到故障元器件并进行更换。
    ②检查开关电源电路时,首先检查直流300V电压,如电压为0V,检查整流及滤波电路;如电压正常,可断开电源,使用万用表逐个检查外围元器件,如果均正常,则可判断为开关电源集成电路损坏;常见为内部开关管短路或开路,或内部电路损坏。外围元器件常见故障为欠压检测电阻开路。
    ③如果开关电源集成电路(本机室内机主板代号U6、型号TNY266P)损坏,无法购买到同型号配件时,可使用维修彩色电视机用的电源模块来修复开关电源电路,如图5-17所示。维修时取下U6,将电源模块红线焊在U6的⑤脚漏极D,黑线焊在⑧脚源极S,开机后调节输出端电压即可使用,具体操作步骤参见第6章第1节内容。

    6.常见故障
    开关电源电路发生故障率最高,常见故障见表5-7.
