看图学习变频空调器电控系统维修
来源:本站整理  作者:佚名  2015-09-06 05:30:44




(4)电源电压限制

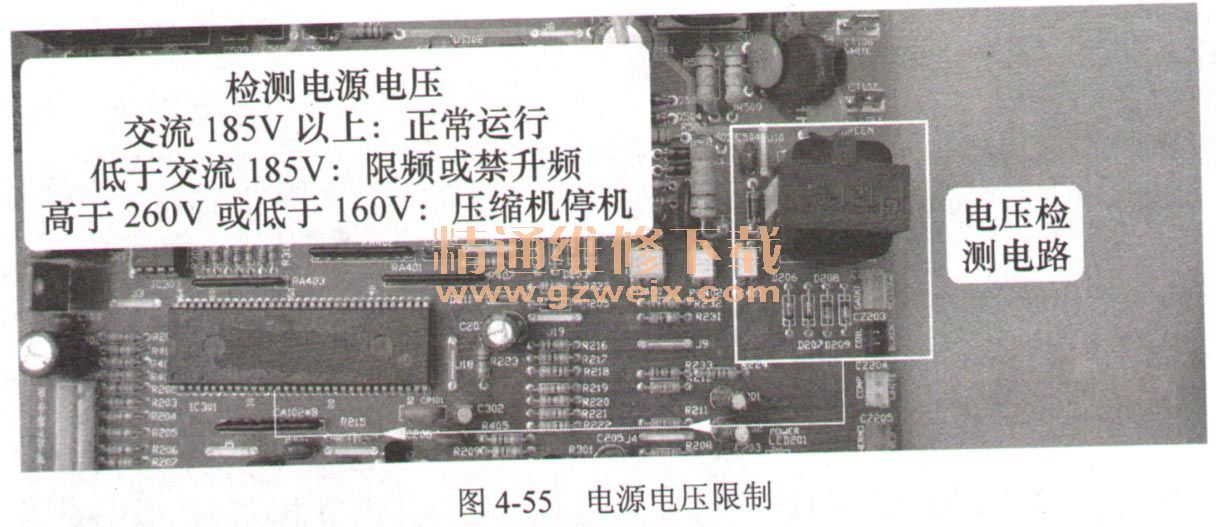

    电源电压限制如图4-55所示。

    ①设置目的:电源电压过高或过低都会增加模块和室外机主板损坏的概率,而过低制冷量也达不到要求。
    ②停机保护条件:检测电源电压低于交流160V或高于交流260V时,室外机CPU控制压缩机停机,并在室内机显示故障代码。
    ③电源电压过低限频:当室外机CPU检测到电源电压低于交流185V时,控制压缩机降频或禁升频;当电压上升至交流185V以上时,解除压缩机限频。限频时室内风机和压缩机、室外风机均在运行。
   (5)总电流限制

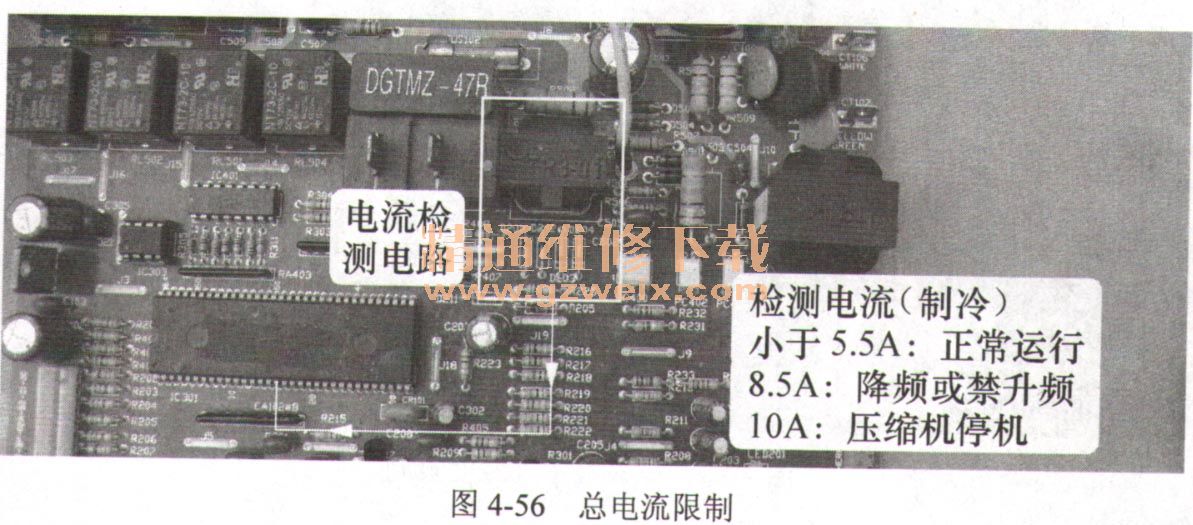

    总电流限制如图4-56所示。

    ①设置目的:防止压缩机过载损坏。
    ②停机保护条件:检测电流大于或等于制冷10A、制热11A,且维持10s,进入过流保护状态,室外机CPU控制压缩机停机,并在室内机显示故障代码。
    ③过流限频条件:检测电流大于或等于制冷8.5A、制热10A时,进入过流限频条件,压缩机以1 Hz/s的速度降频或维持当前运行频率,此时室风内机、室外风机和压缩机运行。只有检测电流小于制冷5.5A、制热7A时,才解除过流限频,压缩机开始正常运行。
  (6)冷凝器温度限制
    冷凝器温度限制如图4-57所示。

    ①设置目的:防止压缩机过载损坏。
    ②停机保护条件;室外机CPU检测室外管温超过70℃,控制压缩机停机,并在室内机显示故障代码;只有室外管温下降到50℃以下,并且停机时间超过3min时,才能再次控制压缩机运行。
    ③冷凝器温度过高限频:室外管温高于55℃,控制压缩机降频运行或维持当前频率运行;只有室外管温低于50℃,才能解除冷凝器温度限制。
   (7)压缩机排气温度限制
    压缩机排气温度限制如图4-58所示。

    ①设置目的:防止压缩机过热损坏。
    ②停机保护条件:压缩机排气温度大于等于115℃,并且维持20s,进入压缩机排气温度停机保护状态,压缩机停机,室内机显示故障代码;当压缩机排气温度降到90℃以下,且停机时间超过3min,压缩机才能再次运行。

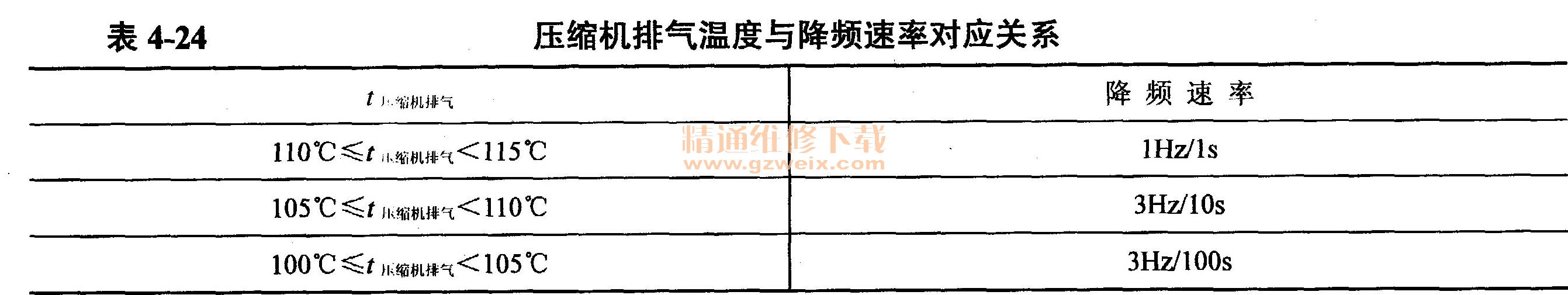

    ③压缩机排气降频保护:压缩机排气温度大于等于100℃时,进入压缩机排气温度降频保护状态,CPU按照表4-24所示温度,控制不同的速率降频;排气温度降到小于100℃时,解除降频保护。

    ④压缩机禁升频保护:压缩机排气降频保护时排气温度降到小于100℃,或正常运行时排气温度达到96℃,以上任何一个条件都可进入排气禁升频保护状态,压缩机维持当前频率,根据情况可降但不能升;只有排气温度降到90℃以下,才能解除压缩机禁升频保护。
   (8)制冷蒸发器防冻结限制
    制冷蒸发器防冻结限制如图4-59所示。

    ①设置目的:制冷时防止压缩机液击损坏。
    ②防冻结停机:室内管温小于-1℃且维持10s,压缩机和室外风机停机,但室内风机正常运行,并在室内机显示故障代码;只有当室内管温大于等于10℃,且压缩机停机已满3min时,压缩机和室外风机才能恢复运行,并且压缩机频率不受限制。
    ③防冻结降频保护:室内管温小于3℃时,进入防冻结降频保护状态,压缩机按3Hz/10s的速率降频,室内外风机正常运行。
    ④防冻结禁升频保护:防冻结降频保护时室内管温上升到6℃,或正常运行过程中室内管温等于7℃,以上两点任意一点满足都会进入防冻结禁升频保护状态,压缩机维持当前频率,根据情况可降但是不能升;当室内管温上升到大于9℃时,解除禁升频保护。
   (9)制热蒸发器防过载限制

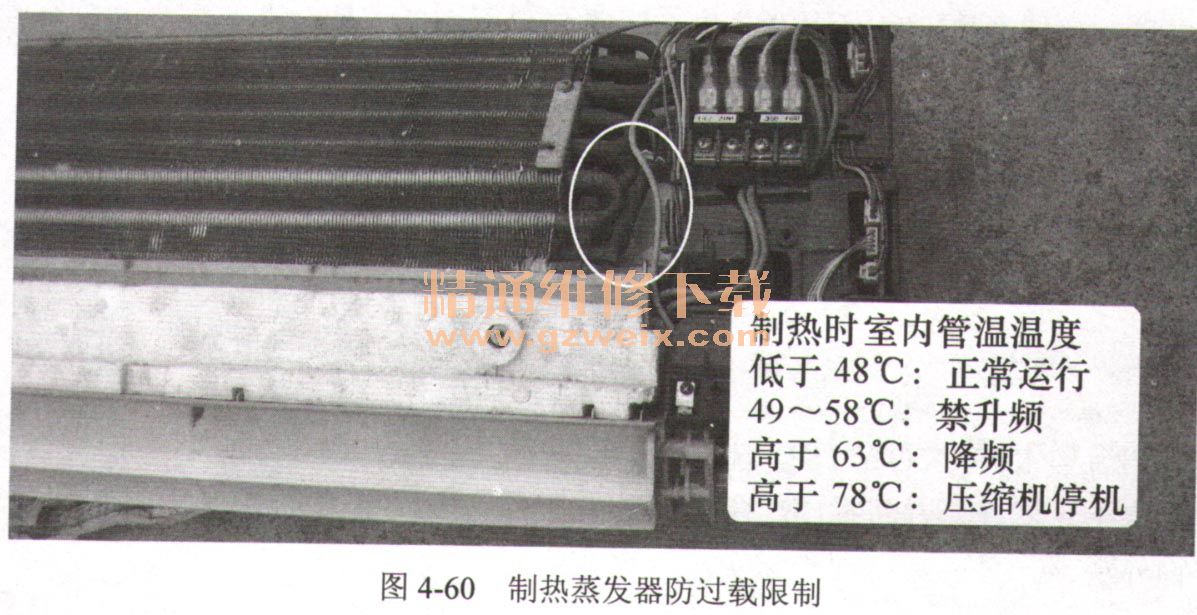

    制热蒸发器防过载限制如图4-60所示。

    ①设置目的:制热时防止压缩机过载损坏。
    ②制热开机,室内管温小于48℃时,频率不受约束。
    ③制热防过载停机保护:室内管温大于78℃,控制压缩机停机保护,并在室内机显示故障代码。
    ④制热防过载降频:室内管温大于63℃时,压缩机降频;当室内管温下降到小于等于58℃时,解除降频保护。
