第五章 海信KFR-26GW/11 BP电控系统
    本章以海信KFR-26GW/11 BP为原型机，分5节来介绍目前变频空调器的单元电路工作原理、关键元器件、常见故障等相关知识，并对目前使用的单电源功率模块的引脚功能、内部结构和工作原理作简单介绍。
    由于本机和海信KFR-2601 GW/BP单元电路有很多相似之处，本章重点介绍有差别的单元电路，对于相拟的单元电路只作简单说明，相关知识请查看第3章或第4章。

    第一节基础知识
    本节介绍海信KFR-26GW/ 11 BP室内机和室外机电控系统硬件组成、实物外观、单元电路中的主要电子元器件，并将插座、主板外围元器件、主板电子元器件标上代号，使电路原理图、实物外观一一对应，将理论和实际结合在一起。

    一、室内机电控系统组成
    图5-1（a）所示为室内机电控系统的电气接线图，图5-1（b）所示为实物及作用（不含端子板）。从图中可以看出，室内机电控系统由主板（控制基板）、室内管温传感器（蒸发器温度传感器）、显示板组件（显示基板组件）、PG电机（室内风机）、步进电机（风门电机）、端子板等组成。

    图5-2所示为室内机主板电路原理图。

    二、室内机主板插座及外围元器件
    表5-1为室内机主板插座及外围元器件明细，图5-3所示为室内机主板插座及外围元器件。

    主板有供电才能工作，为主板供电有电源L端输入和电源N端输入两个端子；室内机主板外围的元器件有PG电机、步进电机、显示板组件和管温传感器，相对应的在主板上有PG电机供电插座、步进电机插座、霍尔反馈插座、管温传感器插座；由于室内机主板还为室外机供电和与室外机交换信息，因此还设有室外机供电端子和通信线。
    说明：
    ①插座引线的代号以“A”开头，外围元器件实物以“B”开头，主板和显示板上电子元器件以“C”开头。
    ②本机主板由开关电源提供直流12V和5V电压，因此没有变压器初级和次级插座。

    三、室内机单元电路中的主要电子元器件

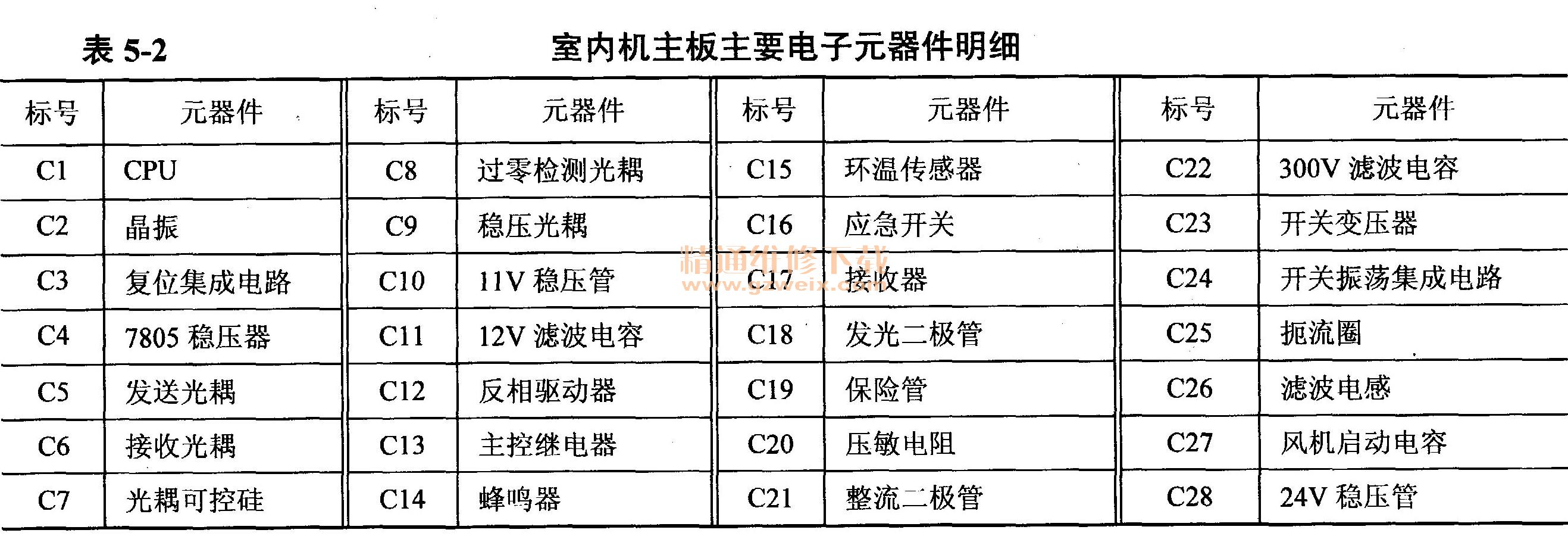

    表5-2为室内机主板主要电子元器件明细，图5-4所示为室内机主板主要电子元器件实物外观。




    1．电源电路
    电源电路的作用是向主板提供直流12V和5V电压，由保险管（C19）、压敏电阻（C20）、滤波电感（C26）、整流二极管（C21）、直流300V滤波电容（C22）、开关振荡集成电路（C24、开关变压器（C23）、稳压光耦（C9）、11V稳压管（C10）、12V滤波电容（C11）、7805稳压器（C4）等元器件组成。
    交流滤波电路中使用扼流圈（C25），用来滤除电网中的杂波干扰。
    2. CPU及其三要素电路
    CPU（CI）是室外机电控系统的控制中心，处理输入部分电路的信号，对负载进行控制；CPU三要素电路是CPU正常工作的前提，由复位集成电路（C3）、晶振（C2）等元器件组成。
    3．通信电路
通信电路的作用是和室外机CPU交换信息，主要元器件为接收光耦（C6）和发送光耦（C5）。
      4．应急开关电路
      应急开关电路的作用是在无遥控器时用其可以开启或关闭空调器，主要元器件为应急开关（C16）。
      5．接收器电路
    接收器电路的作用是接收遥控器发射的信号，主要元器件为接收器（C17）。
      6．传感器电路
    传感器电路的作用是向CPU提供温度信号。室内环温传感器（C15）提供房间温度信号，室内管温传感器提供蒸发器温度信号，5V供电电路中使用了电感。
    7．过零检测电路
    过零检测电路的作用是向CPU提供交流电源的零点信号，主要元器件为过零检测光耦（C8）。
    8．霍尔反馈电路
    霍尔反馈电路的作用是向CPU提供转速信号，PG电机输出的霍尔反馈信号直接送至CPU引脚。
    9．指示灯电路
    指示灯电路的作用是显示空调器的运行状态，主要元器件为3个发光二极管（C18），其中的2个为双色二极管。
    10．蜂鸣器电路
    蜂鸣器电路的作用是提示已接收到遥控信号，主要元器件为反相驱动器（C12）和蜂鸣器（ C14）。
    11．步进电机电路
    步进电机电路的作用是驱动步进电机运行，从而带动导风板上下旋转运行，主要元器件为反相驱动器和步进电机。
    12．主控继电器电路
    主控继电器电路的作用是向室外机提供电源，主要元器件为反相驱动器和主控继电器（C13）。
    13. PG电机驱动电路
    PG电机驱动电路的作用是驱动PG电机运行，主要元器件为光耦可控硅（C7）和PG电机。
