看图学习变频空调器电控系统维修
来源:本站整理  作者:佚名  2015-09-06 05:30:44




    三、检修过程
    1.新装机或移机之后的变频空调器出现通信故障
    故障原因通常为室内机和室外机连接线顺序接错,如图6-13所示。
    2.正在使用的空调器出现通信故障
   (1)测量室内机N与S端子电压

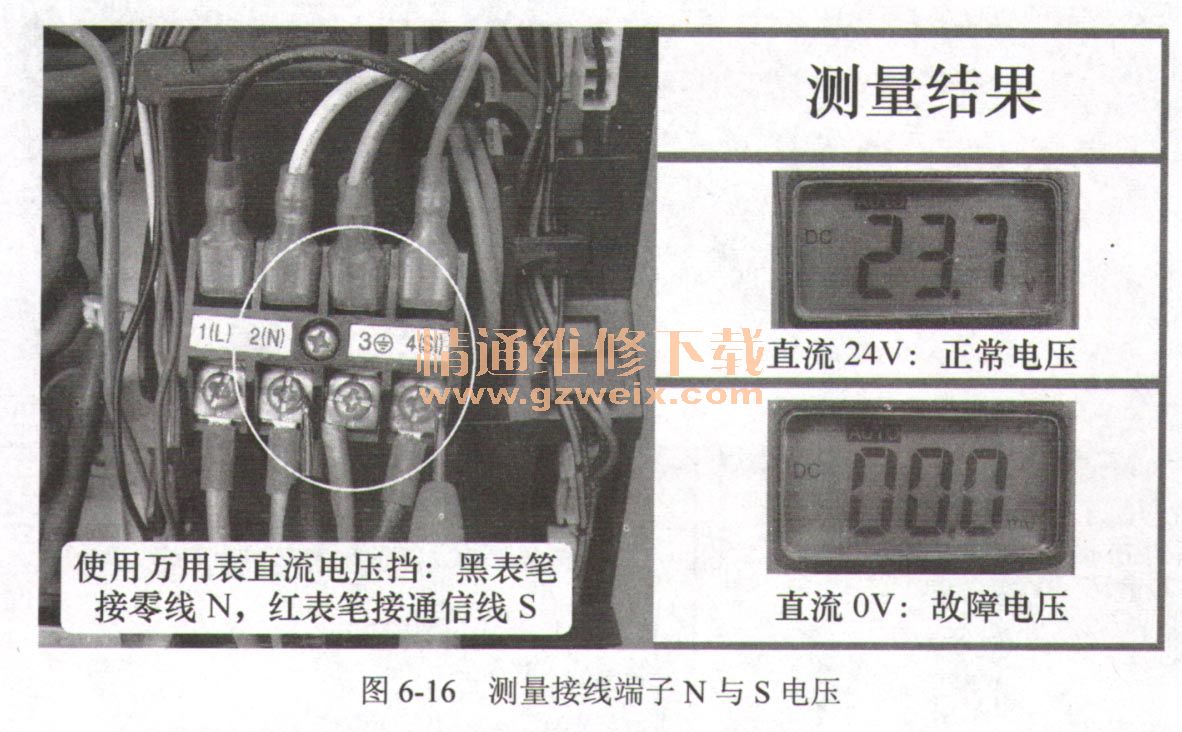

    如图6-16所示,使用万用表直流电压挡,在上电但不开机状态下测量。

    ①正常电压为直流24V左右的跳变电压

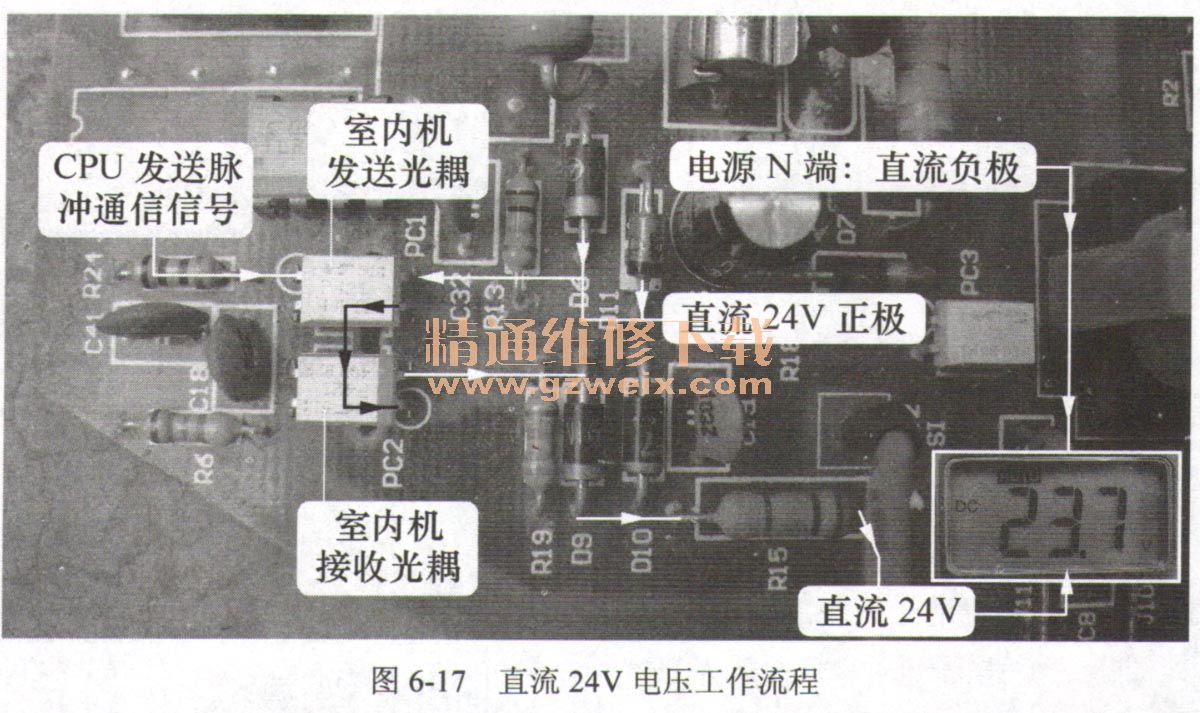

    如图6-17所示,原因是室内机CPU只要上电工作,发送信号引脚就输出脉冲通信信号,发送光耦PC1初级得电,发光二极管发光,因而次级导通,直流24V电压经PC1次级引脚、接收光耦PC2初级发光二极管、二极管D9、电阻R15到接线端子。由于与室外机不能构成回路,因此为直流23V左右的跳变电压。

    ②实测电压为0V

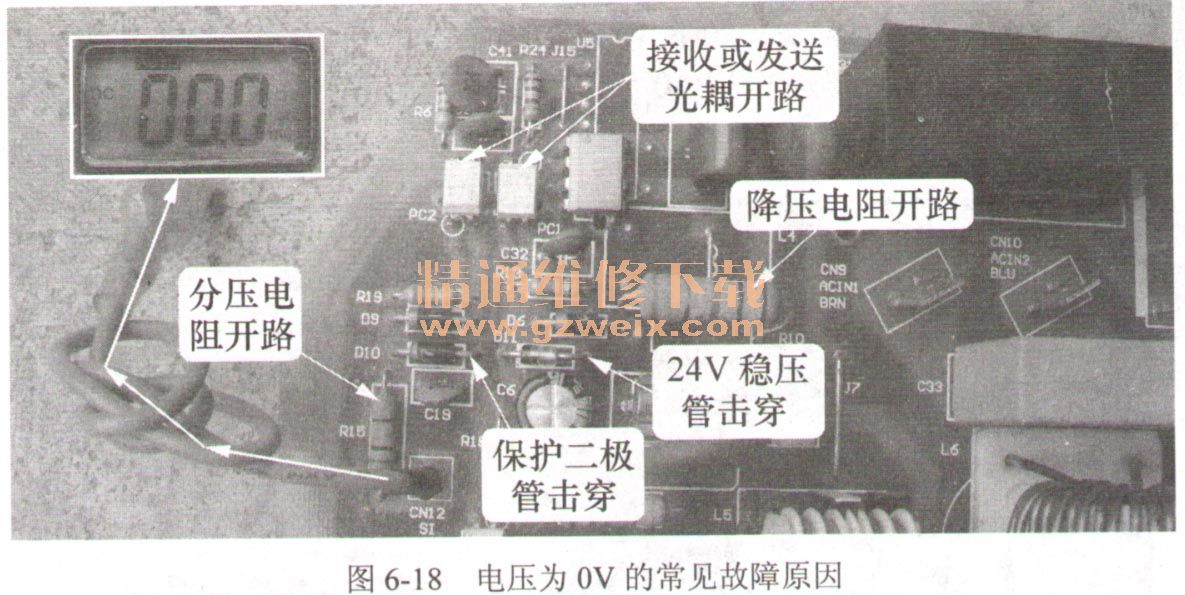

    说明室内机直流24V电压产生电路或室内机通信电路出现故障,如图6-18所示。24V电压产生电路故障常见原因有降压电阻R10开路、24V稳压管击穿、保护二极管D10击穿、分压电阻R15开路,其中以降压电阻R10和分压电阻R15损坏最为常见;通信电路常见故障原因有发送光耦PCl或接收光耦PC2损坏。

   (2)遥控开机后室内机主板向室外机供电,观察通信电压
    常见有3种结果。
    ①第一种结果:室外机不运行,依旧为直流24V电压不变化,室内机显示故障代码为“通信故障”,检修步骤如下。

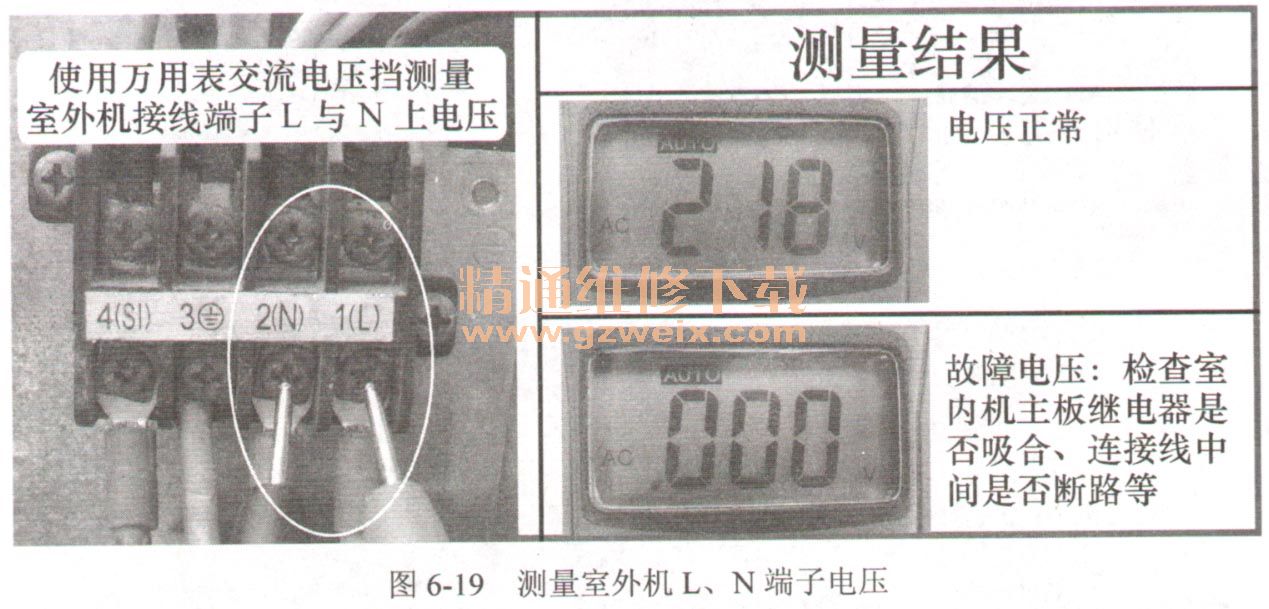

    步骤一:测量室外机接线端子L, N交流电压。测量方法及结果分析如图6-19所示。

    使用万用表交流电压挡,正常值为交流220V;如果电压为交流0V,应检查室内机主控继电器是否吸合、室内外机连接线中间是否断路等。
    步骤二:测量模块P、N端子直流电压。测量方法及结果分析如图6-20所示。使用万用表直流电压挡,黑表笔接N端,红表笔接P端,有以下3种结果。

      测量结果为正常值,即直流300V左右,下一步的检查方法参见步骤只。
      测量结果为直流0V,下一步的检查方法参见步骤四和步骤五。
      测量结果为直流120V左右,为硅桥内部其中一个整流二极管击穿。

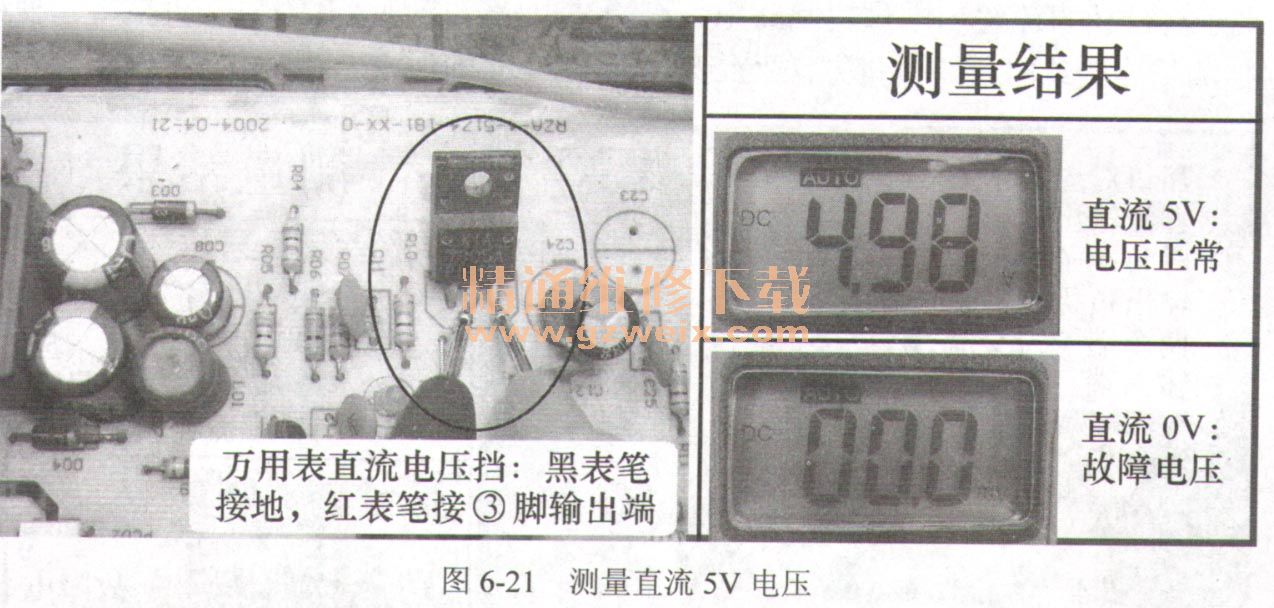

    步骤三:测量模块P、N端电压为直流300V时,应测量直流5V电压,测量方法及结果分析如图6-21所示。

    使用万用表直流电压挡,黑表笔接地,红表笔接7805的③脚输出端,正常值为直流5V,如测量结果为0V则是有故障。
        测量5V电压,如结果为直流5V,说明开关电源电路正常,为室外机CPU没有工作,应检查其三要素电路,或室外机的通信电路有开路故障。
      如果电压为直流0V,通常为开关电源电路出现故障。

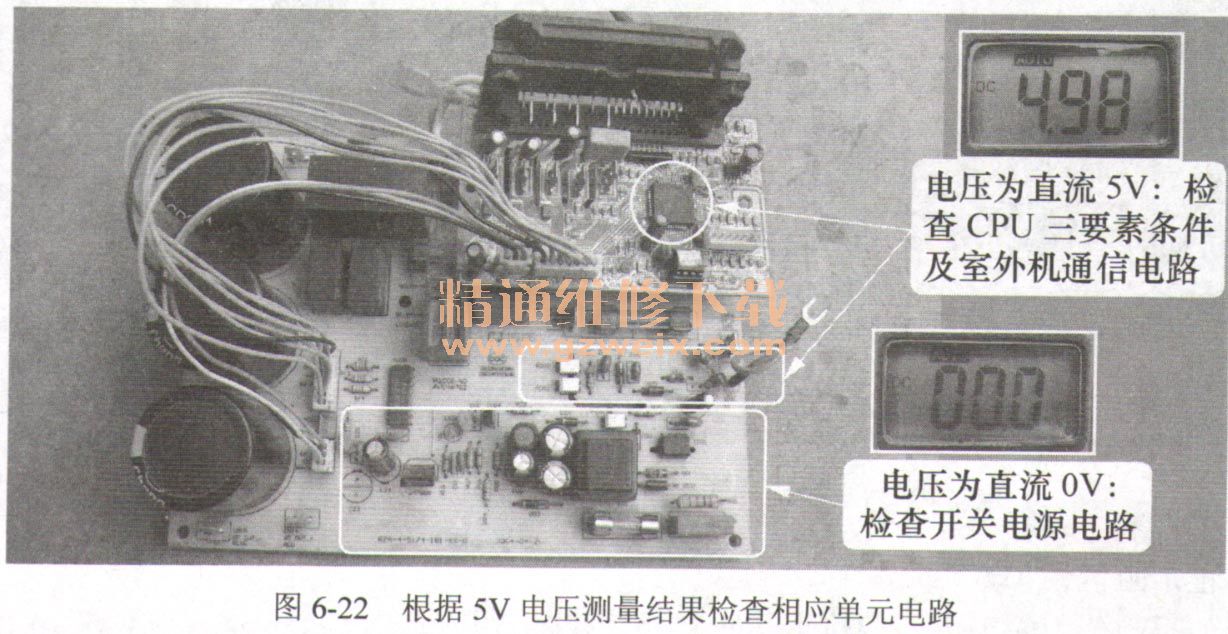

    图6-22所示为根据5V电压测量结果检查相应单元电路。

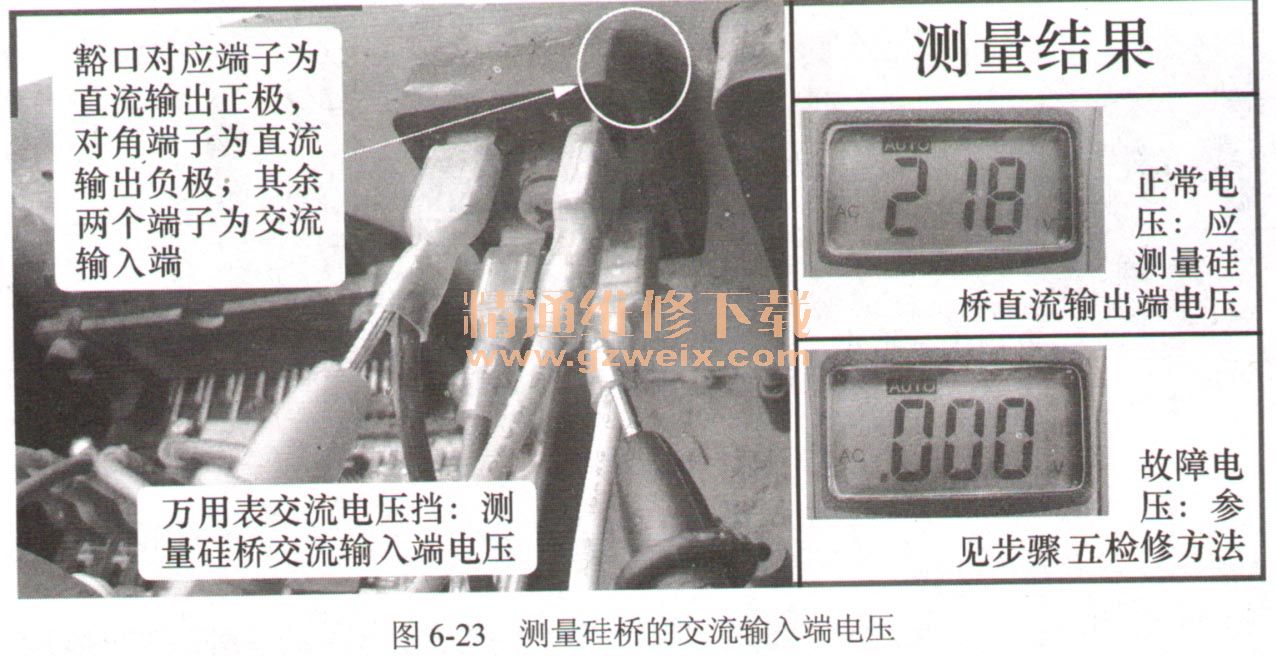

    步骤四:测量模块P, N端电压为直流0V时,应测量硅桥的两个交流输入端电压,使用万用表交流电压挡,测量方法及结果分析如图6-23所示。

    ·正常值为交流220V。
    ·如果为0V则是有故障,参见步骤五的检修方法。
    如果测量硅桥交流输入端电压为交流220V而模块P、N端子电压为0V时,应测量硅桥直流输出端电压,使用万用表直流电压挡,测量方法及结果分析如图6-24所示。

     ·正常值为直流300V左右。
     ·如果电压为直流 0V,则为硅桥内部整流二极管开路损坏。

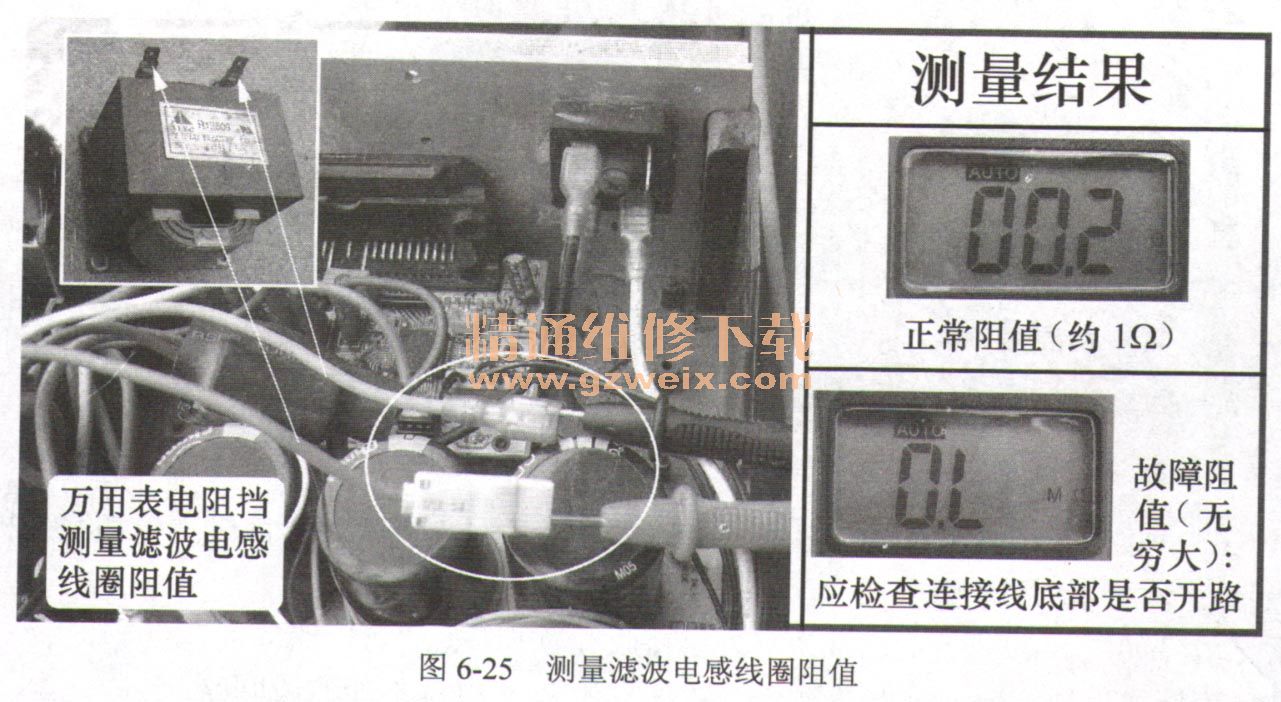

如果硅桥直流输出端电压为直流300V,而模块P, N端子电压为直流0V时,由于模块P、N端子至硅桥直流输出端供电回路中只有滤波电感,应测量其阻值是否正常。使用万用表电阻挡测量连接线阻值,测量方法及结果分析如图6-25所示。

        ·正常阻值约1Ω
        ·如果阻值为无穷大,应检查其底部连接线是否开路。
    步骤五:测量硅桥交流输入端电压为交流0V时,用手摸与主控继电器触点并联的PTC电阻,感觉其温度,可以判断故障的大致部位:如果温度很高有烫手的感觉,为后级负载有短路故障;如果接近常温,则为前级供电线路出现故障。操作过程及结果分析如图6-26所示。

     ·手摸PTC电阻温度很高,有发烫的感觉。
    常见故障如图6-27所示,通常为硅桥内部某个二极管击穿(也可称为单臂击穿),模块P、N、U、V、W 5个端子之间有击穿损坏或主控继电器未吸合等原因引起。

      ·手摸PTC电阻为常温,为前级供电电路有故障。

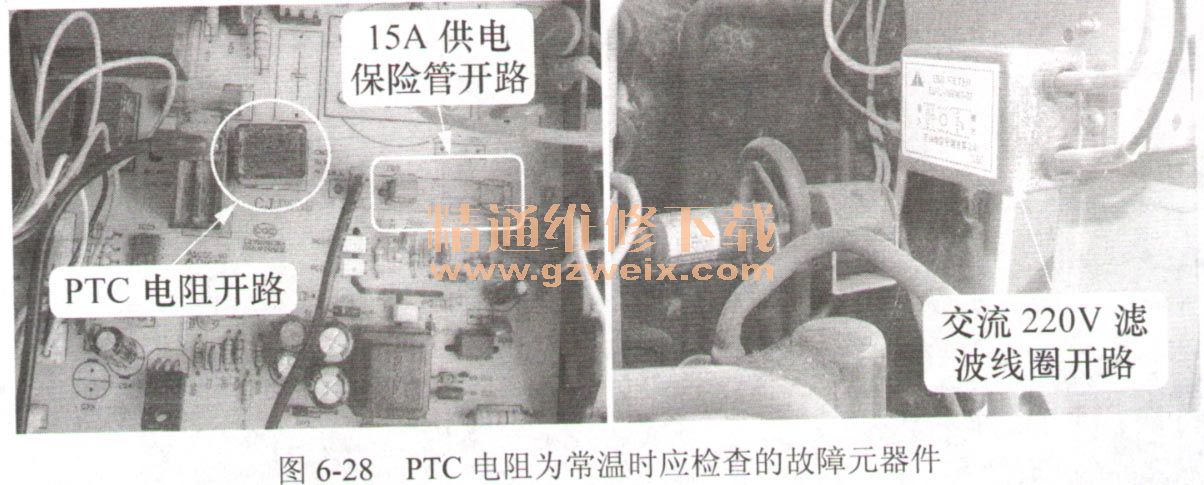

    常见故障如图6-28所示,通常为15A供电保险管(室外机主板上体积最大的保险管)开路、PTC电阻自身损坏、交流220V滤波线圈开路等。

    ②第二种结果:室外机不运行,电压依旧为直流24V不变,室内机主板和室外机主板显示代码均为“通信故障”。
    常见故障如图6-29所示,通常为室外机接收光耦损坏、通信电路的4.7kΩ电阻开路损坏、室内外机连接线出现漏电或短路故障等,致使直流24V电压不能构成回路。

    ③第三种结果:开机后通信电压跳动范围正常,室内机和室外机均开始运行,但运行一段时间后室内机主板停止室外机的供电。

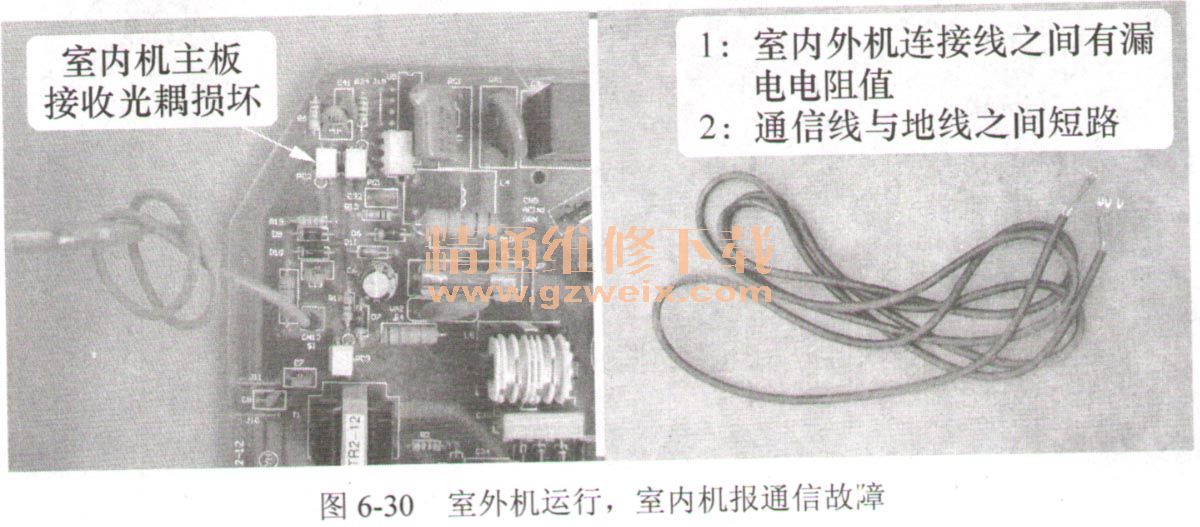

    常见故障如图6-30所示,通常为室内机主板接收光耦损坏、室内外机连接线出现漏电或短路故障等。
