看图学会洗衣机故障分析与维修
来源:本站整理  作者:佚名  2015-08-11 10:43:19



    六、双筒洗衣机拆卸技巧
    下面以澳柯玛双筒波轮洗衣机为例介绍主要部件的拆卸技巧。
    1.控制盘的拆卸

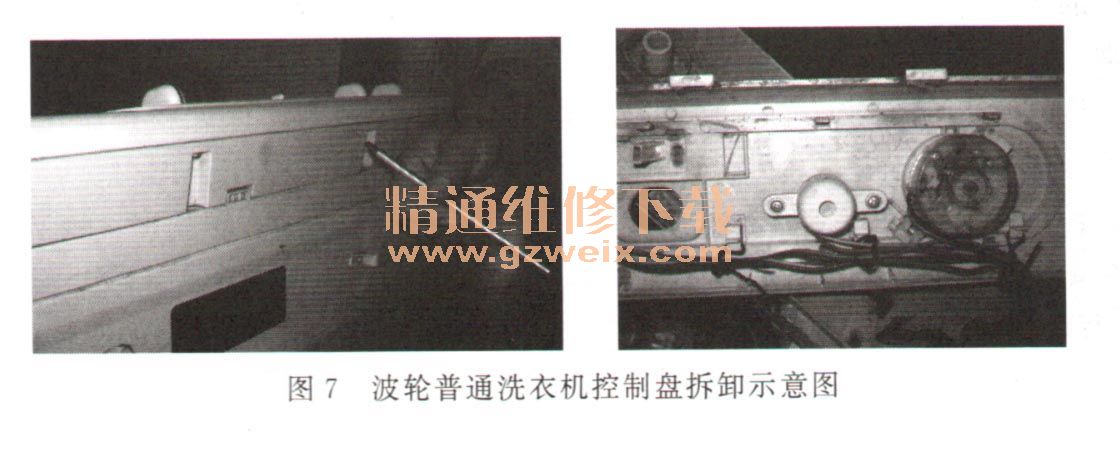

    参见图7,首先松开固定螺钉,再向前册,就可以拆下控制盘。安装时,将倒钩扣入接水槽及脱水槽的安装孔内,再拧紧固足螺钉即叫。

    2.脱水筒压盖的拆卸

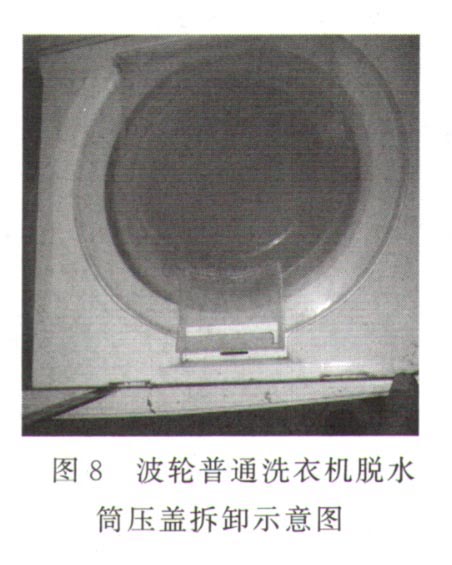

    参见图8,拆下控制盘部件后,用一字螺丝刀下压脱水筒压盖的挂钩,就可以卸下脱水筒压盖。

    【提示】部分洗衣机的脱水筒压盖是用螺打固定的,所以松开螺打,就可以却下脱水筒压盖。
    3.脱水筒的拆卸
    参见图9,首先,用合适的筒管(套筒)扳手松开脱水筒与脱水电动机间的紧固螺钉,再握住脱水筒向上提,就可以取出脱水筒。

    4.传动带的张力调整

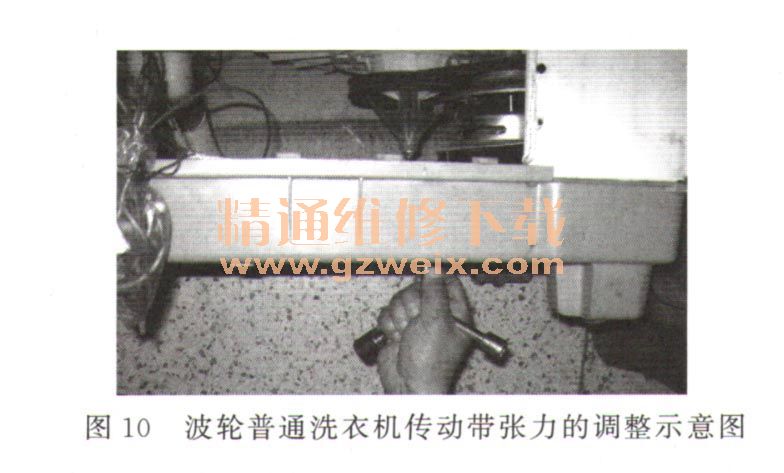

    参见图10,用套筒扳手松开固定洗涤电动机的螺母后,再向减速器的方向或其反方向移动减振器,就可以调整传动带的张力。调整完毕后,再拧紧螺母即可。

    【提示】由于固定洗涤电动机的螺母在底盘的槽内,用其他扳手进行松动和紧固比较难操作,而用筒管扳手进行松动和紧固比较容易操作。
    5.电动机的拆装
    拆卸洗涤电动机时,首先要取下电动机上的传动带,再按图9所示的方法卸掉固定电动机的三颗螺母,就可以取下电动机。而拆卸脱水电动机时要先按图8的所示的方法松开电动机与脱水筒间的固定螺钉。
    6.脱水拉带的拆装
    参见图11,取下断裂的拉带后,将新拉带一端安装在排水四通阀上,另一端安装到排水旋钮上即可。

    7.波轮的拆装
    参见图12,首先用一字螺丝刀轻轻撬开波轮顶部的密封盖,再用十字螺丝刀松开固定螺钉,然后向上,就可以拆下波轮。安装过程相反。

    【方法与技巧】拆却洗衣机波轮时,常常遇到轴或减速器与波轮连接处生锈,导致却掉固定波轮的螺打后却很难取下波轮。维修时,可采用如下两种方法进行拆却。
    一是找两根自行车废辐条,把一端折成一个90°的小弯,然后把折好弯的一端时称插入波轮面上的小孔向上提,就可以取下波轮。
    二是将两颗3mmX 4mm的自攻螺打对称旋入波轮(不可旋入太深,应留有手抓或钳子抓的部位),几两手抓住被旋入的螺打向上左右晃动拔起,就可以取下波轮。
