看图学会洗衣机故障分析与维修
来源:本站整理  作者:佚名  2015-08-11 10:43:19




 (五)滚筒全自动洗衣机的拆装注意事项
    在滚筒洗衣机安装和维修过程中,经常需要拆卸滚筒洗衣机的运输杆和零部件,掌握滚筒洗衣机零部件的拆装技术,是维修滚筒洗衣机的一项基本技能。
    1.拆卸的注意事项
    ①故障发生在哪个部位就拆下哪个部位进行修理。当故障发生的部位与其他连接部位无关时,或整机的其他部位不妨碍故障的排除和修理工作时,尽量不对整机或其他无关部位进行拆卸。
    ②在拆卸零部件时应注意观察,弄清楚需拆卸的零部件由哪些紧固件如何紧固,而不应盲目拆卸。
    ③拆卸过程中,拆卸下来的零部件最好按顺序进行放置,便于安装时方便使用,同时也可以避免零部件的丢失。
    ④拆卸下的零部件应擦洗干净。对于一些连接部位,由于生锈不易拆卸的应先使用润滑油后使用除锈剂,不能强制用力,否则易损坏零部件。对已生锈的零部件,可用砂纸打磨或用汽油、柴油浸泡。
    ⑤拆下有故障的零部件后,应进行详细认真的质量检查,分析能否修复后重新使用,若能修复和使用的,应当尽力修复。对修复后,使用寿命短或达不到功能要求的,应更换新的零部件。
    ⑥若电动机的绕组烧毁,需要查出电动机烧毁的原因后才能更换电动机,以免更换后的电动机再次损坏。
    ⑦拆开洗衣机的连接导线时,应注意哪些导线是连在一起的,做好标记,以免安装时接错。
    ⑧洗衣机需倾倒时,应在地面垫一层泡沫垫,用以保护洗衣机外壳。倾斜时要慢,以免内外筒碰伤外壳。
    ⑨拆装过程中严禁带电操作,应首先切断电源及水源后再进行操作。
    2.装配卜的注意事项
    装配工艺质量的好坏,直接影响洗衣机的使用性能和使用寿命。一般来说,洗衣机的组装难于洗衣机的拆卸。维修后的洗衣机装配时,一定要严格认真,注意拆卸时各个部件、零件间的关系、位置,装配时就不难了。
    洗衣机各零部件的连接,一般是通过螺钉螺母完成的,而连接零件又大多是塑料件,也有塑料件与金属、金属与金属连接的,对不同的连接材料,螺钉的拧紧程度是不一样的。修理时,一般维修人员没有扭矩扳手,所以通常是螺钉或螺母拧到头,拧不动为止,但此时不可再用力拧,否则将损坏连接件。
    装配后,对有相对运动的部位,应涂上润滑油脂,以改变摩擦状态,减小摩擦,延长使用寿命。
    装配完后,应接通电源,进行运转试验,观察运转状态是否正常,所维修部位故障是否已经排除。确认无误后,方能使用。
    (六)滚筒洗衣机的拆卸、装配步骤及方法
    下面以海尔牌太阳钻XQG50-HDB1000型滚筒洗衣机为例,介绍电脑控制式滚筒洗衣机的拆装技术。
    1.运输杆的拆除
    滚筒式全自动洗衣机的运动机构是用两根(或四根)弹簧和两个(或三个)弹性支撑减振器悬吊起来的,为了避免与洗衣机的外箱体在运输过程中相互碰撞,一般采用运输杆加以固定,在洗衣机外箱体的后部用三根运输杆将外筒与外箱体紧固。用户在使用洗衣机前,应将运输杆拆除。运输杆拆除方法:第一步,打开后盖板,拆下紧固运输杆的三颗螺钉,如图40①所示;第二步,抽出三根运输杆,如图40②所示;第三步,将洗衣机的附件中的孔塞按入该孔;第四步,把后盖板重新安装好。

    拆下的运输杆要妥善保管,以备以后搬运洗衣机时使用。
    【提示】有部分滚筒洗衣机,除采用运输杆固定外,同时还在洗衣机上盖内外筒上部用运输固定板将外筒与外箱体紧固。用户在使用洗衣机前,还应将运输固定板拆除。应注意的是,在拆除运输固定板的时候不可将上配重块拆下,否则洗衣机在工作时会跳动。在检修滚筒洗衣机工作时的振动较大故障时,应注意检查运输杆和运输固定板是否按要求拆除了。
    2.上盖板的拆除
    滚筒式全自动洗衣机的水位开关、进水电磁阀、电脑板、烘干系统等器件都安装在上盖板的下面。检修、拆换以上部件时,都需要先拆下上盖板。

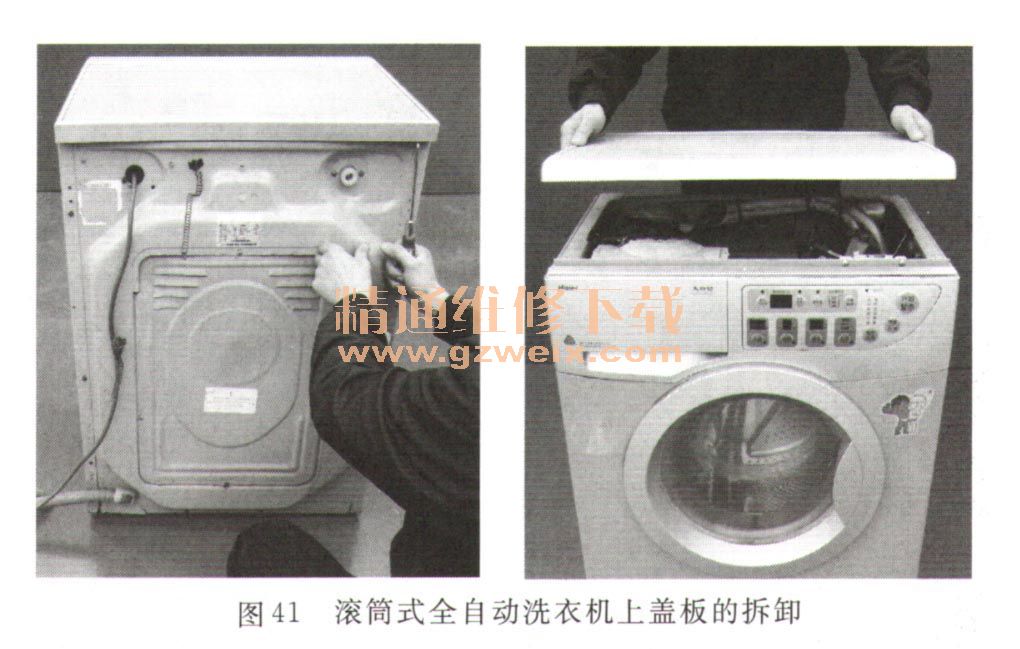

    上盖板拆卸方法是:拆掉上盖后面的两颗螺钉,即可取下上盖板,如图41所示。

    3.电脑板的拆装

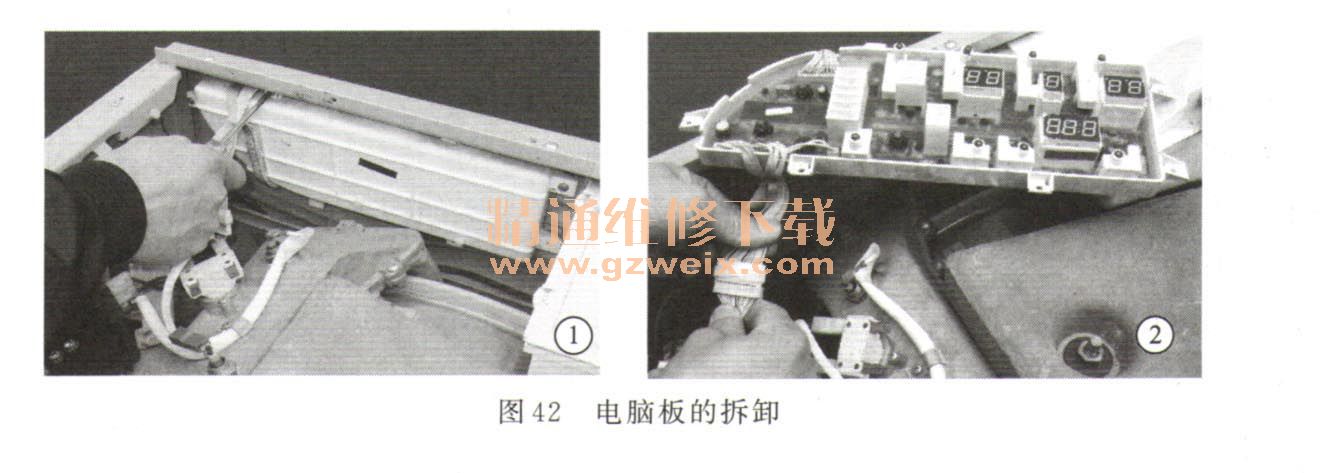

    为方便拆卸电脑板,通常应先拆下安装在外箱体前侧右上方处固定水位传感器的固定螺钉,将水位传感器及其连接的导气软管从外箱体上拆下来,然后拆卸电脑板。电脑板拆除方法如下:第一步,先拆掉固定电脑板的螺钉,如图42①所示;第二步,从操作盘上拆下电脑板,再拔掉电脑板与其他元器件连接的接插件,如图42②所示,这样就能将电脑板脱离机器。

    【注意】拔掉电脑板的接插件前要逐个记好位置,若为组合接插件式的连接,可在接、插件两者时应位置用笔做好记号;若为单根线连接方式,则在拆开每一个接头时,就应在连接的两根线上贴上胶布并编好号,或涂上颜色标记,以免安装时出错。
    4.进水阀的拆装
    拆卸时,第一步,拆掉外箱体后侧右上方处固定进水阀的螺钉,如图43①所示;第二步,拔掉进水阀的连接导线,并记下接插件连接位置(该机采用三头进水阀,有三个电磁阀线圈,需要正确记好每个线圈的接线情况),如图43②所示;第三步,松开进水电磁阀出水口连接的水管卡圈紧固螺栓,如图43③所示;第四步,从进水阀上拆下进水管,这样就可以拆出进水阀,如图43④所示。

    【注意】记下进水电磁阀哪个端口是连接洗涤剂盒进水管的,哪个端口是连接烘干系统冷凝进水管的,以免安装时出错。
    安装时,将导线、内进水管正确连接到更换的进水阀上,重新将进水阀安装到外箱体上即可。
    5.水位传感器的拆装
    拆卸时,第一步,拆下外箱体前侧右上方处固定水位传感器(水位开关)的固定螺钉,将水位传感器及其连接的导气软管从外箱体上拆下来,如图44①所示;第二步,松开导线,拔下水位传感器连接导线的插件,如图44②所示;第三步,用鱼尾钳将固定橡胶导气软管(也叫压力软管)的钢丝搭扣解开,如图44③所示;第四步,拔下水位传感器上的导气软管,便可将水位传感器卸下,如图44④所示。

    安装时,将导线和导气软管正确连接到新的部件上,按与拆卸相反的顺序将它们安装到外箱体上。
    【注意】安装导气软管时,应先在水位传感器的气嘴外均匀地涂上一层密封胶,然后把管头重新插紧,并用管夹把软管扎牢,以免漏气,影响水位传感器正常工作。
    6.滤噪器的拆装
    滤噪器也叫电源滤波器,它安装在滚筒式洗衣机的电源电路中,其作用是防止使用洗衣机时对电网污染,减少对其他家用电器的干扰。滤噪器的拆卸步骤和方法是:第一步,拆下外箱体后侧左上方处滤噪器连接板的螺钉,就可将滤噪器及连接的导线从外箱体上拆下来,如图45①所示;第二步,松开导线,拔下滤噪器连接导线的插件,就可将滤噪器拆下来,如图45②所示。
