看图学会洗衣机故障分析与维修
来源:本站整理  作者:佚名  2015-08-11 10:43:19



    21.配重块的拆装

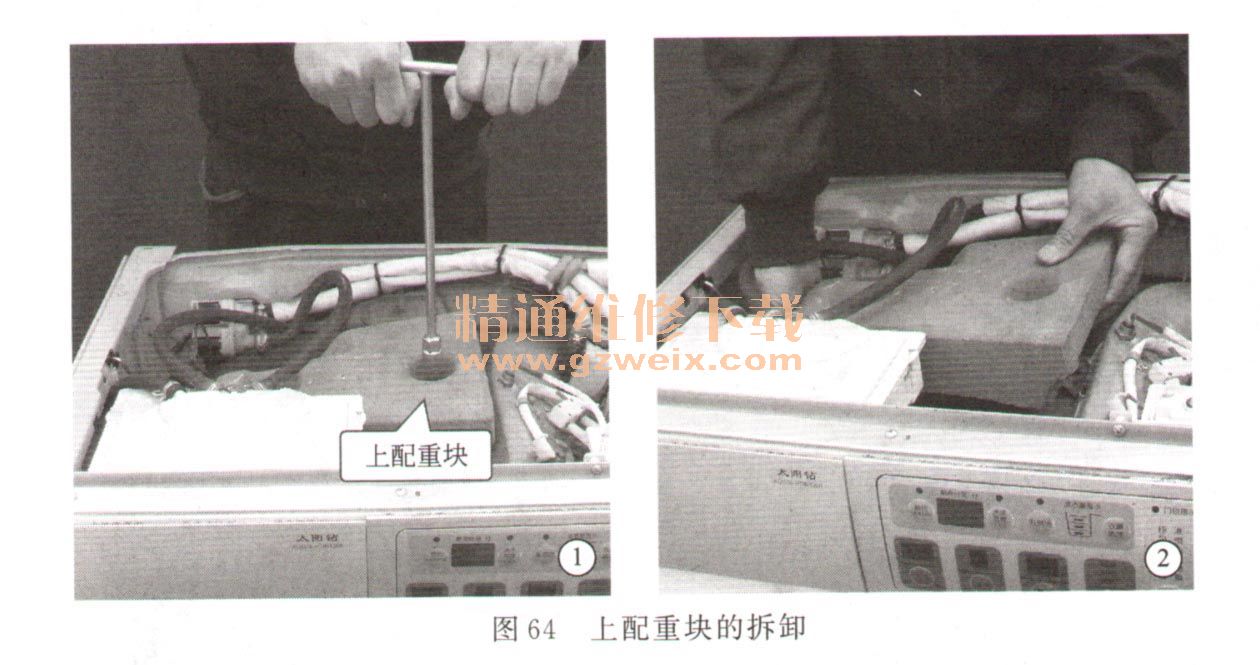

    旋松外筒上部固定上配重块的螺母,如图64①所示;拆下上配重块,如图64②所示。安装上配重块时,应将上配重块的螺母拧紧,否则会导致洗衣机工作时振动较大的故障。

    22.驱动板的拆装
    海尔牌太阳钻XQG50-HDB1000型滚筒洗衣机,在背面的左下部(面对洗衣机背面)还安装有一块驱动板,上面有负载驱动电路以及电源供电电路。该板通过排线与电脑板相连接,还通过导线与进水电磁阀、电动机、洗涤加热器、烘干加热器等负载相连接,输出+5v直流电压提供给电脑板,同时还将电脑板输出的负载供电控制信号倒相放大,使继电器吸合或使双向晶闸、管导通,为进水电磁阀、电动机等负载供电。

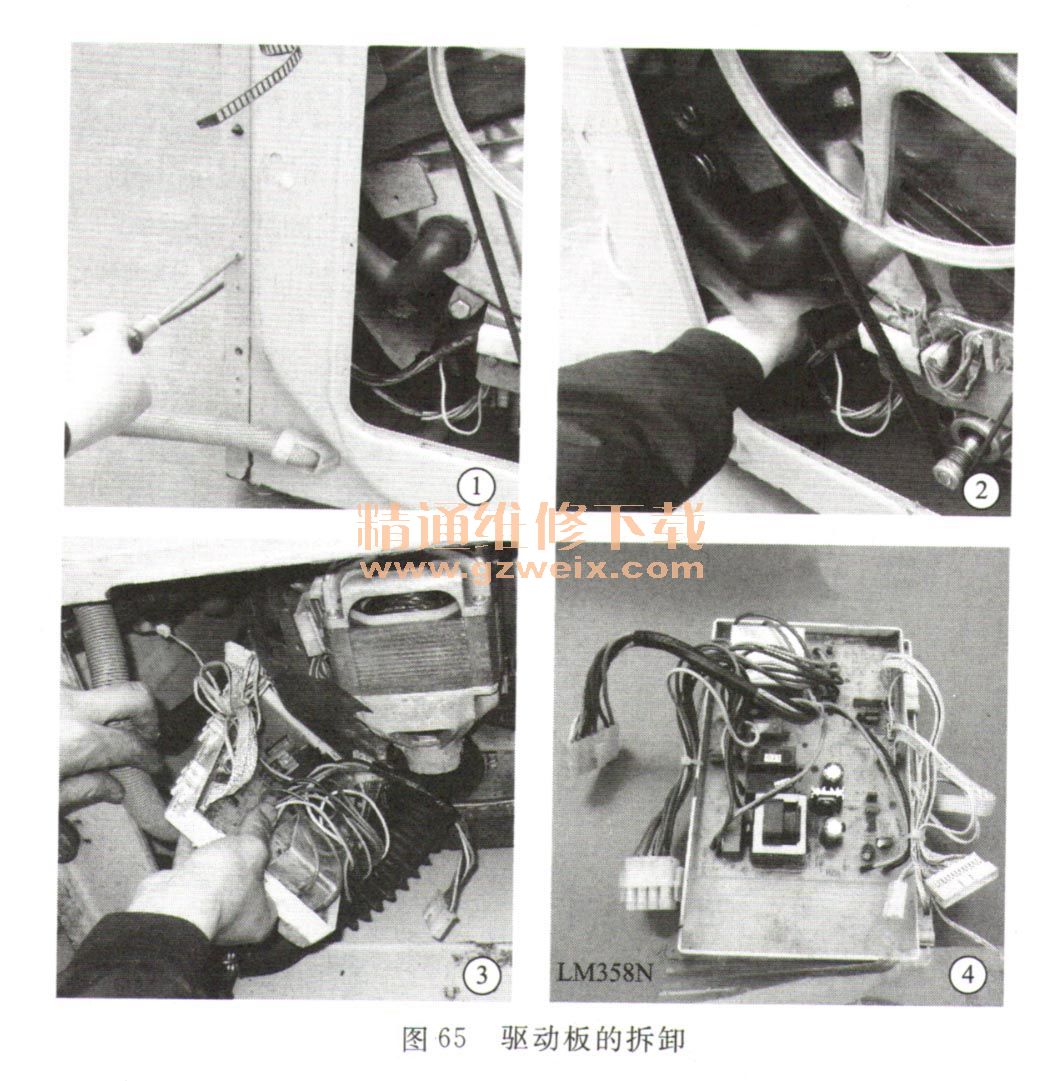

    洗衣机整机不工作,或者进水电磁阀、电动机等负载无供电电压,一般是驱动板的故障,应检查或更换驱动板。驱动板的拆装方法:第一步,拆掉洗衣机的后盖板;第二步,拆掉外箱体后面左下方固定驱动板的2颗螺钉,如图65①所示;第三步,拆下驱动板与电脑板之间连接排线的接插件,拔掉驱动板与电动机、进水阀、排水泵、加热器等连接导线的连接器(接插件),并记好接插件的连接情况,如图65②所示;第四步,将洗衣机侧放在软垫上,取出驱动板,如图65③所示。驱动板实物如图65④所示。

    安装驱动板后,应将驱动板与电脑板、电动机等负载之间的连接线与接插件正确、牢固地插接好,再将驱动板固定在外箱体后面左下方处。需要注意的是,驱动板上连接有一块塑料薄膜,其作用是防水。因此,在拆卸、安装时要保护好防水塑料薄膜,安装时要使塑料薄膜盖住驱动板。
    23.运动机构整体的拆装

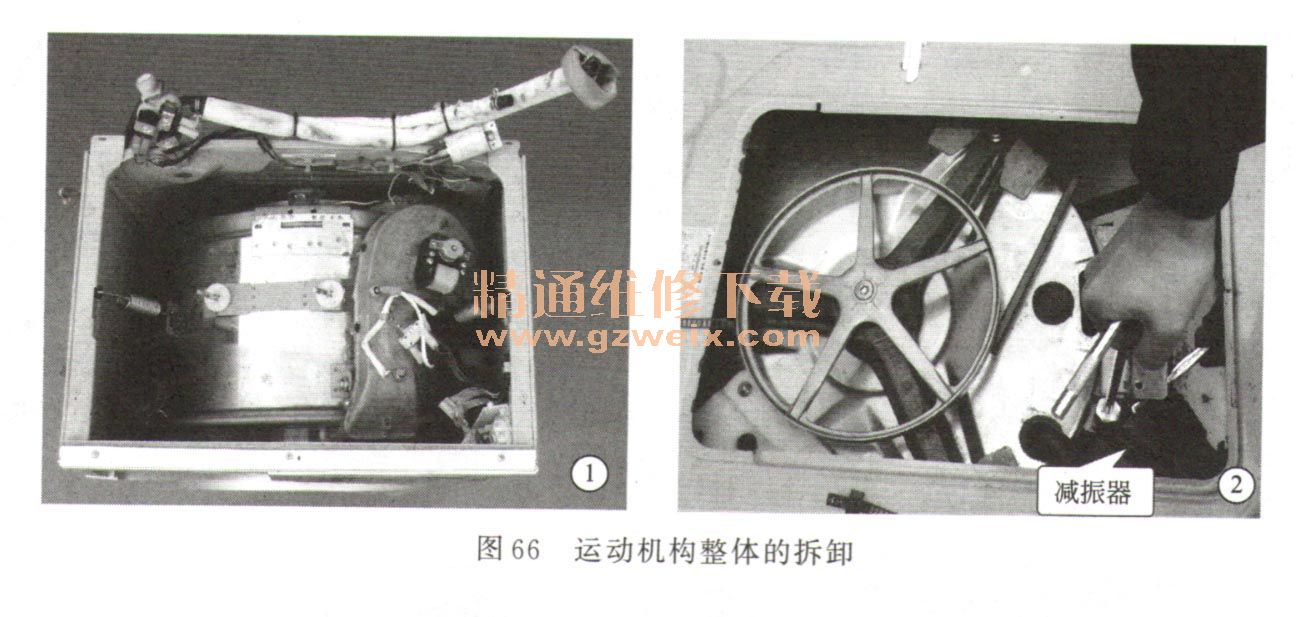

    第一步,打开上盖,拆下进水阀、水位传感器、洗涤剂盒、上配重块、滤噪器、烘干加热室组件(包括烘干加热器和烘干鼓风机等),如图66①所示;第二步,从外箱体上拆下门密封圈前端;第三步,拆下后盖后,将洗衣机侧放在软垫上,拆下皮带、电动机、排水泵上与外箱体相连接的紧固件,松开排水管与排水泵之间的卡环,从排水泵上拆下排水管、波纹管;第四步,拆下外筒底部与减振器连接的螺栓,如图66②所示;第五步,用力从滑块上取下外筒上的两根吊簧,提着吊簧将整个运动机构从外箱体中取出。

    24、前配重块和外筒前盖的拆装

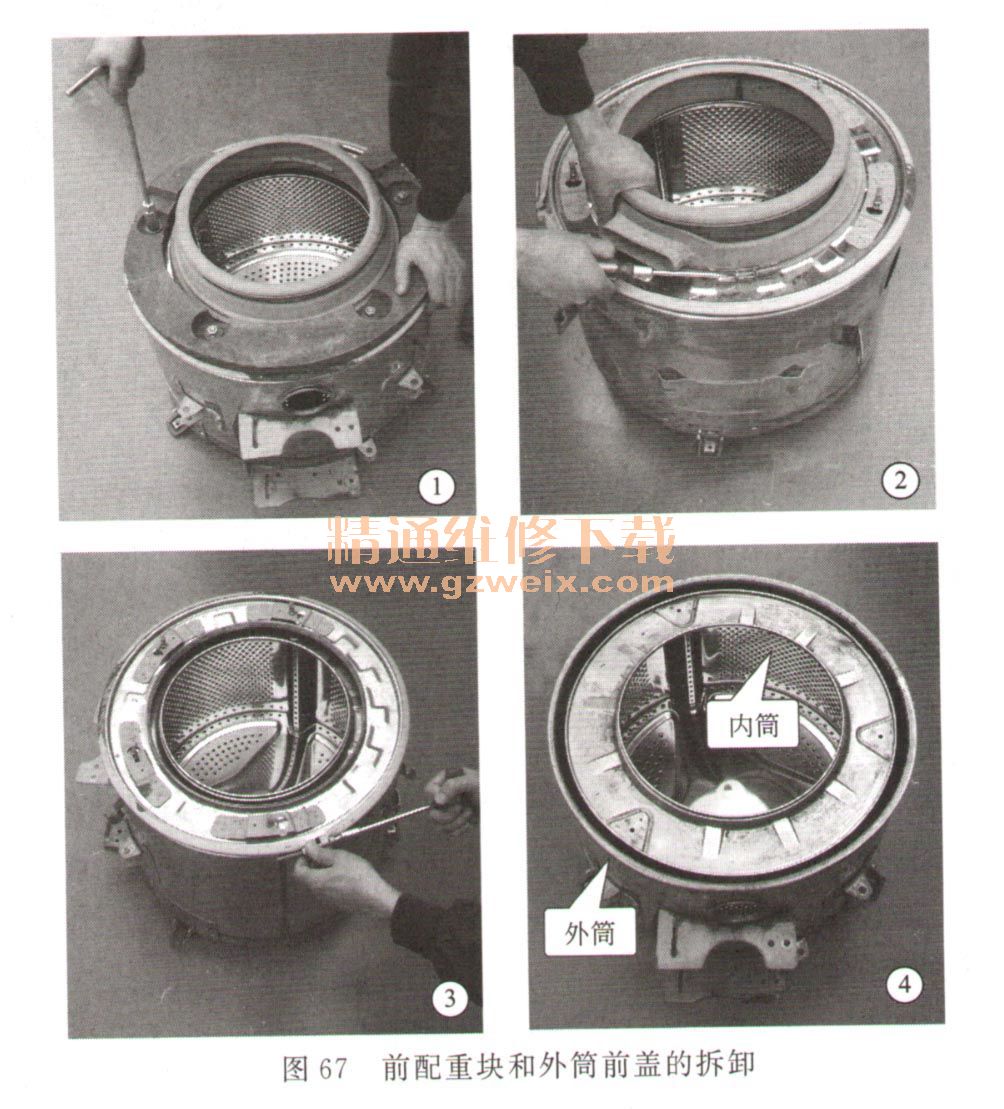

    第一步,用扳手旋松外筒前盖上固定前配重块的螺母,即可拆下前配重块,如图67①所示;第二步,松开紧固门密封圈与外筒的装有紧固螺栓的钢丝卡圈上的螺栓,取下钢丝卡圈,即可拆下门密封圈,如图67②所示;第三步,旋松紧固外筒前盖的大卡环上的螺钉,如图67③所示;第四步,拆下大卡环,拿掉外筒前盖,露出内筒,如图67④所示。

    25.外筒叉形架的拆装
    第一步,拆下外筒叉形架与外筒紧固的螺栓,如图68①所示;第二步,用橡胶锤或木锤敲击外筒叉形架与内筒主轴的连接处,使内筒主轴从外筒叉形架的轴孔中脱离出来,向上拔出外筒叉形架的同时转动外筒叉形架,这样就可拆下外筒叉形架。外筒如图68②所示,外筒叉形架如图68③所示。

    安装外筒叉形架前,先将密封圈装入外筒后盖的中心孔内,孔口需卡入密封圈内,密封圈的唇面面向外筒叉形架。安装外筒叉形架时,外筒叉形架上有箭头标记的分支垂直向上安装,同时转动内筒轴,使内筒轴灵活运转。
    26.内筒叉形架的拆装

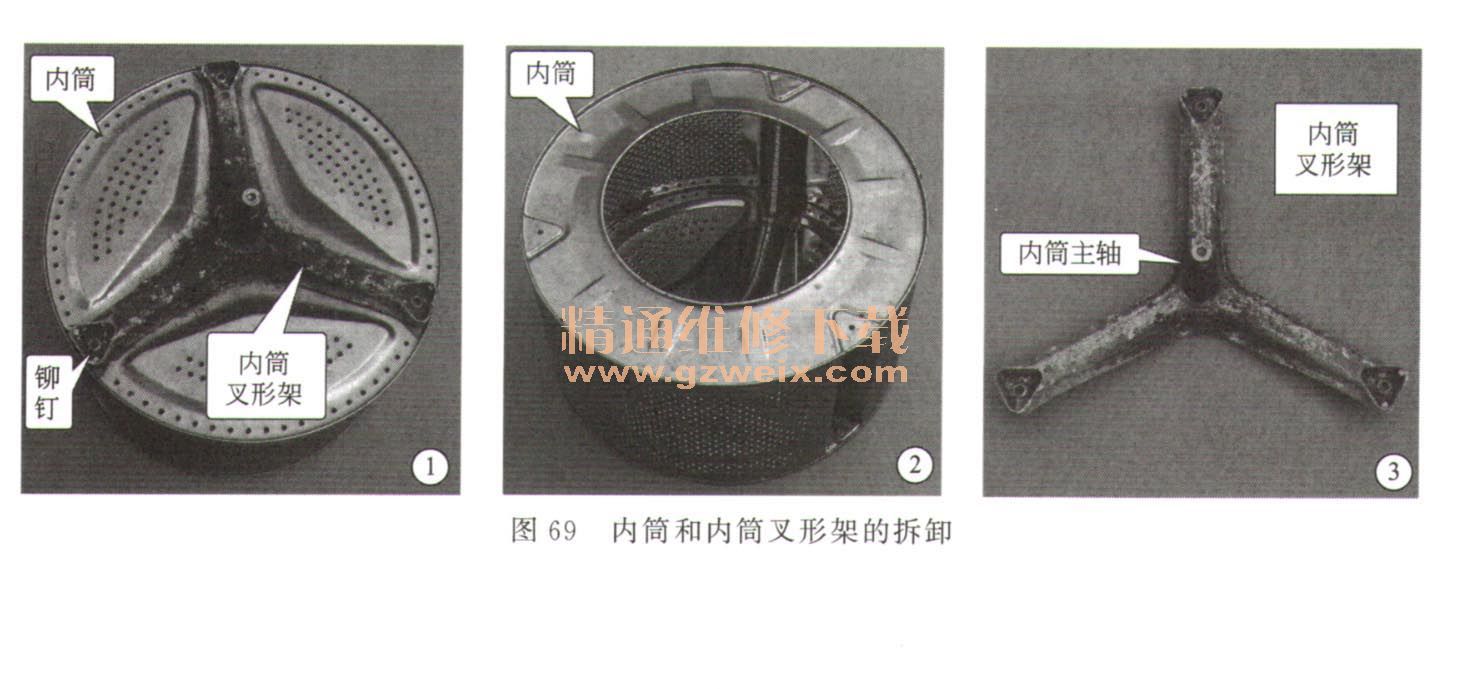

    旋松内筒后盖上紧固内筒叉形架的螺钉,拆下内筒叉形架。大多数的滚筒洗衣,它的内筒叉形架与内筒之间采用铆钉铆在一起,拆卸难度较大,如图69所示。
