14．烘干加热室、烘干加热器、鼓风机的拆装
带烘干功能的滚筒洗衣机不烘干，一般是烘干加热器、烘干温控器或烘干鼓风机的故障，应检查这几个元器件。如果烘干加热器、鼓风机已损坏，应更换。更换烘干加热器、鼓风机都需要拆开烘干加热室。

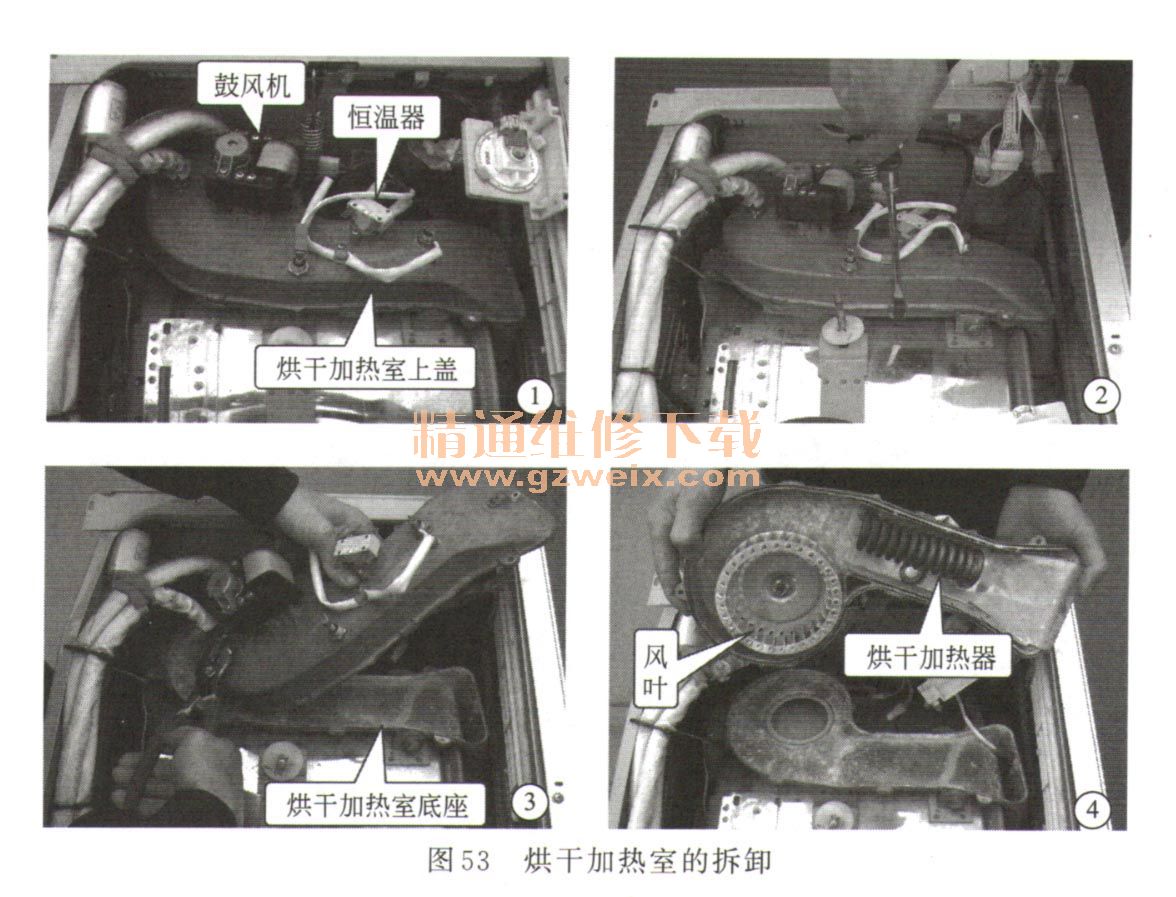

拆卸烘干加热室的步骤和方法：第一步，取下烘干加热器、恒温器、鼓风机的导线，如图53①所示；第二步，撬开加热室上盖与底座之间的卡子和螺钉，如图53②所示；第三步，松开烘干加热室与洗涤剂盒相连回气管的卡圈，拔下回气管，如图53③所示；第四步，将烘干加热室上盖及其上面安装的烘干加热器、鼓风机与加热室底座脱离，这样就可看到内部的烘干加热器和鼓风机的风叶，如图53④所示。
拆卸烘干加热器的步骤和方法：旋下烘干加热器的固定螺栓，就可从烘干加热室上盖上取下烘干加热器，如图54所示。
拆卸鼓风机的步骤和方法：第一步，旋下紧固风叶的螺母，从鼓风机轴上取下风叶；第二步，拆掉安装在加热室上盖上的鼓风机紧固螺钉，从烘干加热室上盖上取下鼓风机，如图55所示。
安装过程与拆卸过程相反。安装时，要将加热室上盖与底座之间的橡胶垫圈安装好。
【方法与技巧】为方便拆却烘干加热室，通常应先拆下上配重块。
15．烘干恒温器和温度传感器的拆装
滚筒洗衣机不烘干或烘干温度异常，也可能是与烘干加热器串联的恒温器有故障。另外，海尔牌太阳钻XQG50-HDB100。型滚筒洗衣机还带有特殊的感温检测功能，通过装在冷凝器上的温度传感器感知温度，温度超过70℃，洗衣机停止烘干，同时烘干程序结束，以避免用户误操作造成衣物损坏。如果烘干系统中的恒温器、温度传感器这两个元件损坏，应更换新的元件。

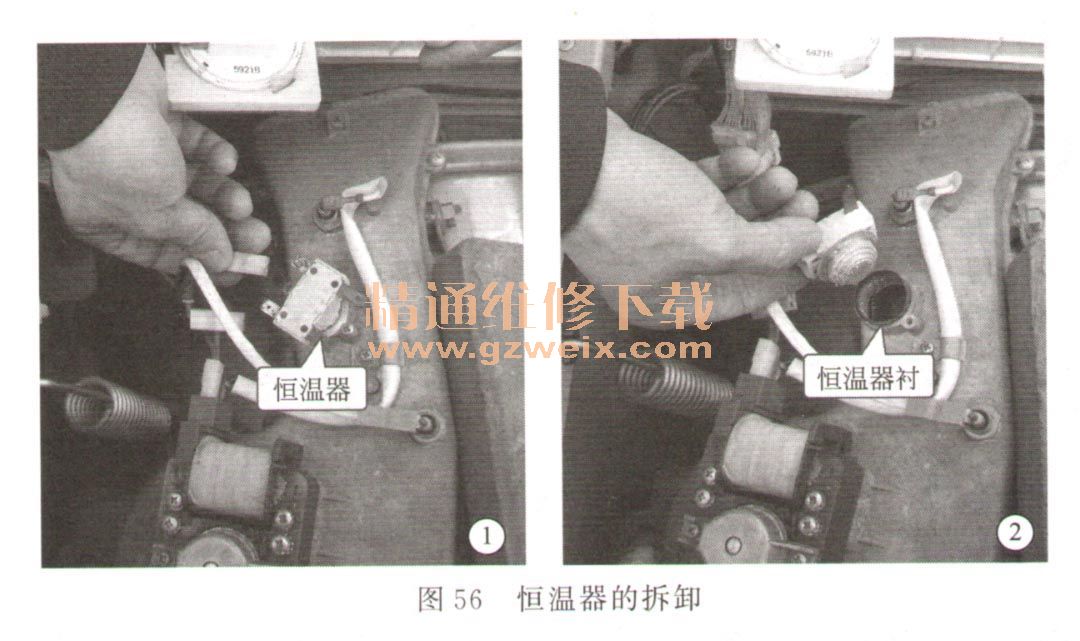

恒温器的拆卸和安装方法：第一步，拔下恒温器上的导线；第二步，轻轻撬松恒温器，从烘干加热室上盖上的恒温器衬内取出恒温器，如图56所示。
安装恒温器时，在恒温器衬内均匀涂敷一层胶水，将恒温器旋入衬内。
温度传感器的拆卸和安装方法是：轻轻撬松温度传感器，从冷凝器上的温度传感器衬内取出温度传感器，如图57所示。安装温度传感器时，也要在温度传感器衬内均匀涂敷一层胶水，将温度传感器旋入衬内。
16．烘干冷凝器的拆装
拆卸烘干冷凝器之前通常需要将外筒和烘干冷凝器整个大件从外箱中取出。
第一步，拆掉紧固烘干冷凝器的螺帽，如图58①所示；第二步，撬松安装在外筒下部的冷凝出水管下端口，这样就可将冷凝室和冷凝出水管一起取下来了，如图58②所示。
17．传动皮带和大皮带轮的拆装
拆卸传动皮带的方法：第一步，拆下洗衣机后盖板上的螺钉，拆下后盖板，如图59①所示；第二步，将螺丝刀插入皮带和大皮带轮之间，转动大皮带轮，即可拆下传动皮带，如图59②所示。
拆卸大皮带轮的方法：一手固定住大皮带轮，另一手拿大小合适的内六角扳手拆下紧固大皮带轮的螺栓，拆下大皮带轮，如图60所示。
安装过程与拆卸过程相反。在安装皮带时，通常需要调整皮带的张力。
18．过滤器的拆装
滚筒洗衣机不排水或排水速度慢，首先应检查排水系统是否堵塞，需要拆下排水过滤器来进行检查、清洗。

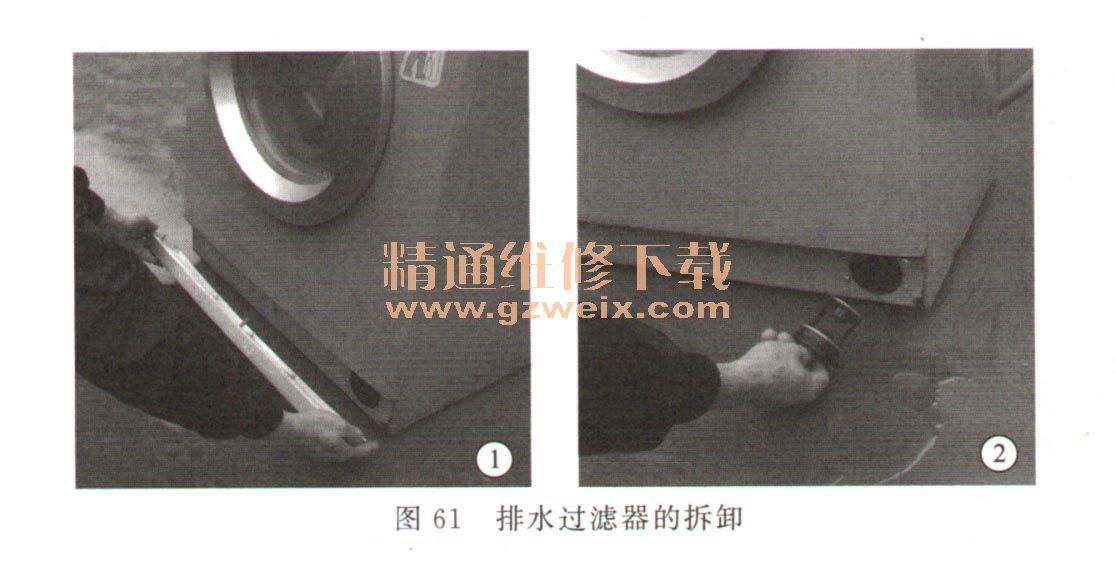

排水过滤器的拆装方法是：第一步，打开过滤器门，如图61①所示；第二步，将过滤器按逆时针方向旋转后轻轻拉出，如图61②所示；第三步，清除绒毛污物后用清水洗净，再放入原位旋紧。
19．排水泵的拆装

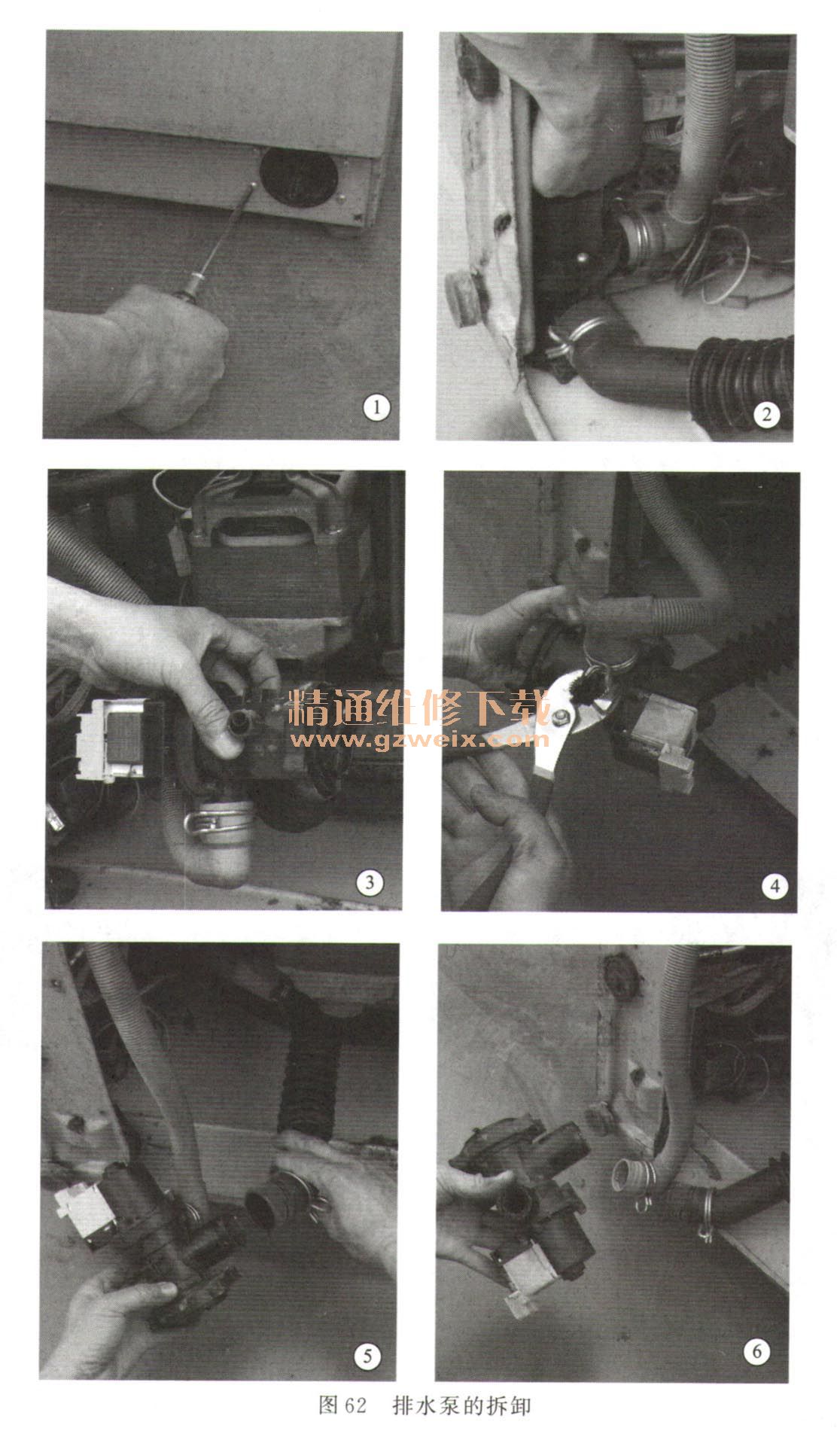

第一步，打开洗衣机前面下部的过滤器门，拆掉紧固排水泵的螺钉，如图62①所示；第二步，拆掉后盖板，将洗衣机侧放在软垫上，拔下排水泵上的导线，如图62②所示；第三步，从洗衣机的底部拿出排水泵及其连接着的排水管、波纹管，如图62③所示；第四步，松开与排水泵相连的排水管和波纹管的卡圈，拔下排水管和波纹管，拆下排水泵，如图62④一⑥所示。
安装过程与拆卸过程相反。正确连接排水泵的导线，安装后盖板。
20．电动机的拆装
在滚筒式全自动洗衣机检修故障中，如洗衣机不进行洗涤、不脱水、电动机不转或有短路、断路现象，都可能和电动机有关，需要检查电动机是否损坏。如果损坏，需要拆下电动机进行检修或更换。
电动机的拆装步骤及方法：第一步，拆下洗衣机的后盖板；第二步，松开导线的绑扎线，放松导线束，从电动机上拔下与其相连接的导线，如图63①所示；第三步，拆下皮带，将洗衣机侧放在软垫上；第四步，用专用套筒或活动扳手拆下紧固电动机的螺母，拉出安装电动机用的螺杆，如图63②③所示；第五步，’拆掉连接电动机的接地线；第六步，拆出电动机，如图63④所示。要注意保护好电动机上面盖的塑料薄膜，它起防水作用。
安装过程与拆卸过程相反。在安装电动机时，第一步，要注意安装电动机时所用的轴套、衬套、螺杆以及防水塑料薄膜的安装；第二步，连接好接地线，将导线正确连接到电动机上，再对导线束进行整理绑扎；第三步，安装皮带，并对皮带的张力进行调整。
