看图学习电风扇故障维修
来源:本站整理  作者:佚名  2014-07-24 11:38:36

    二、风扇组件故障维修
    1 找到风扇组件

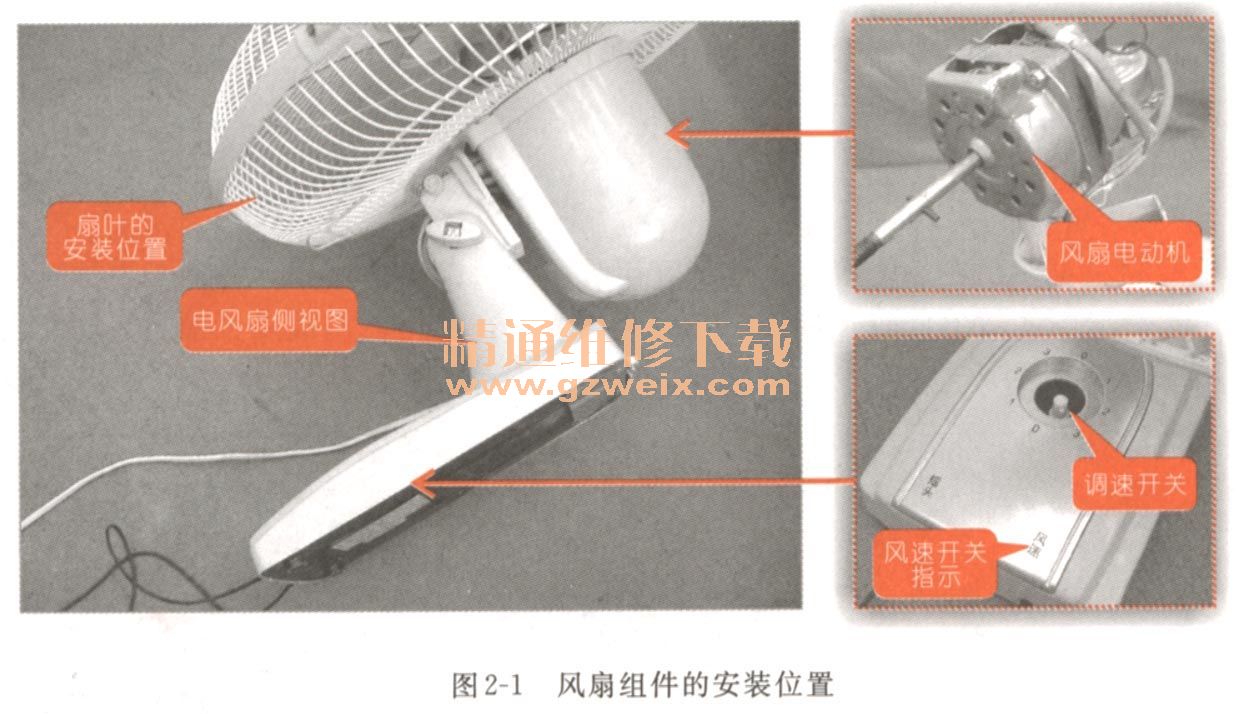

    风扇组件是电风扇中的主要器件,该组件主要由扇叶、风扇电动机、调速开关等构成,如图2-1所示。风扇组件中,由调速开关控制风扇电机的工作,风扇电动机工作后带动风扇旋转,从而实现电风扇的送风功能。

    1.风扇电动机的结构
    如图2-2所示为风扇电动机的结构图。从该图中可以看出,风扇电动机主要由启动电容器、固定销及线圈绕组等构成。

    2.调速开关的结构

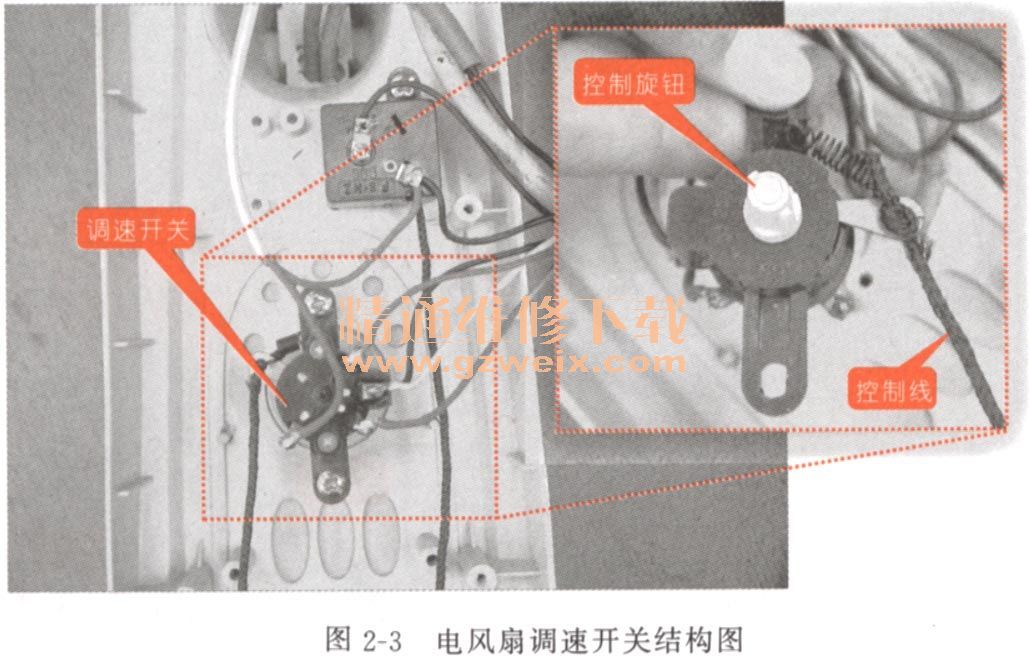

    如图2-3所示为调速开关的实物结构图。此种调速开关不但可以实现手动旋转控制,也可以通过控制线控制。

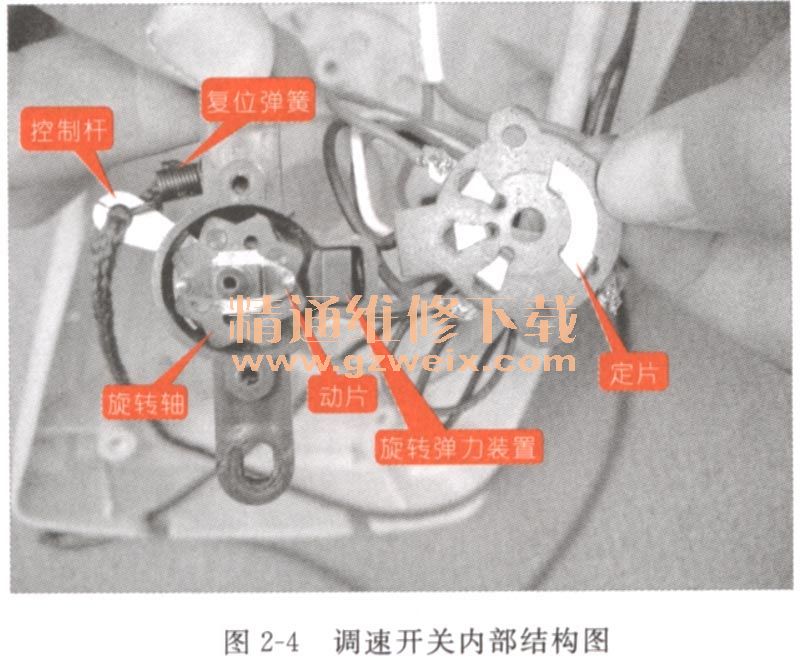

    如图2-4所示为调速开关内部结构图。从图中可以看出,通过控制旋转轴带动动片旋转,与定片接触。接触到不同的位置,就与电动机不同的绕组端相接处,从而实现速度的控制。

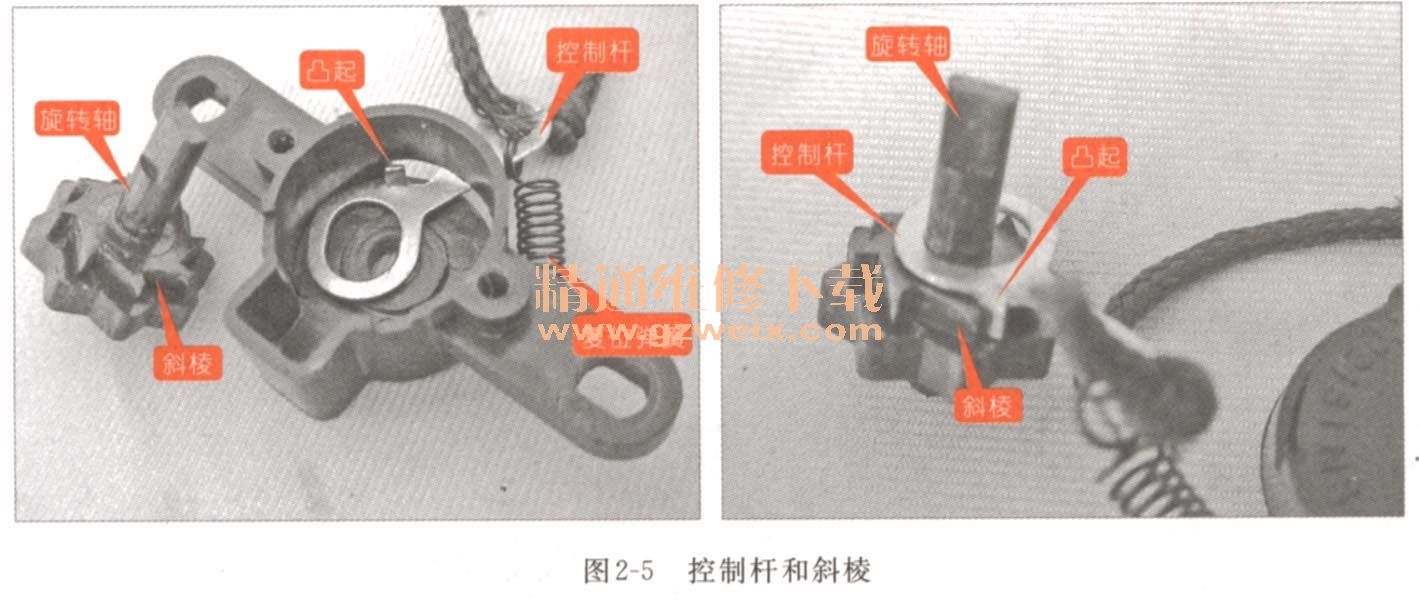

    此种调速开关能够实现线控,是因为线控控制杆上有一个凸起,可以与旋转轴上的斜棱相作用,如图2-5所示。这样一来,拉动控制线,控制杆上的凸起作用斜棱,并带动旋转轴旋转,实现对开关的控制。

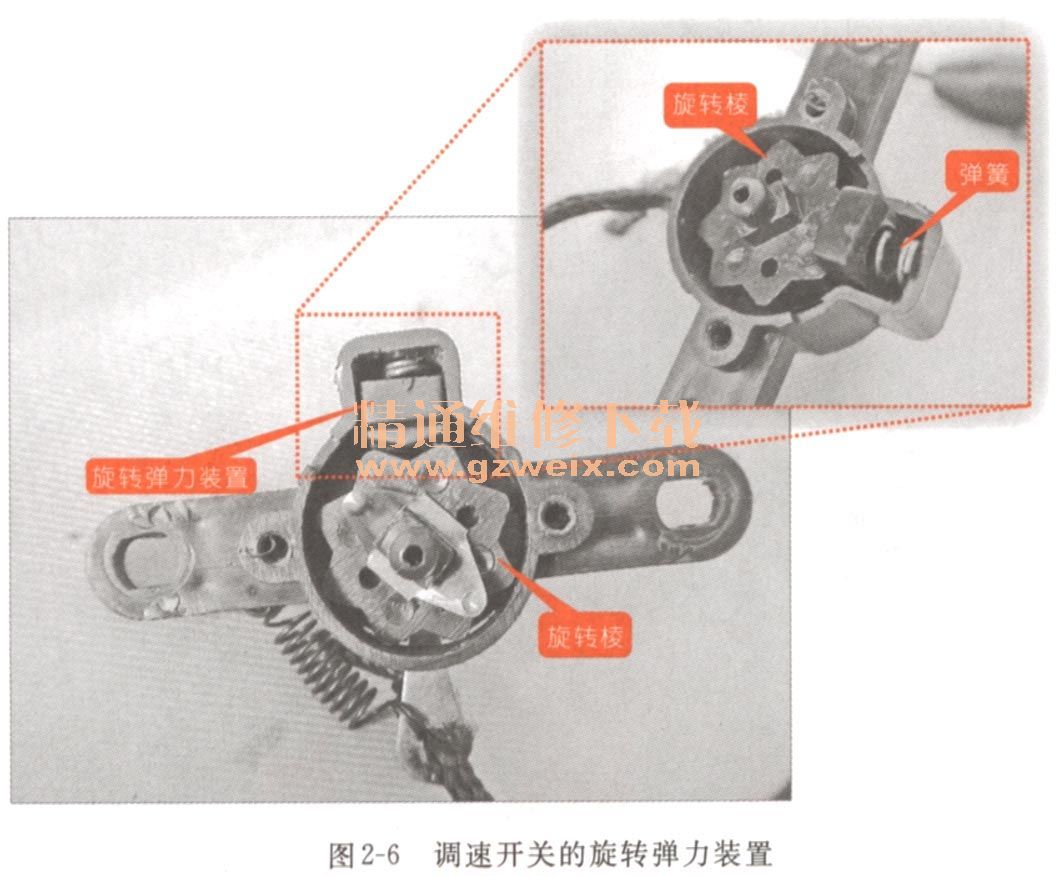

    如图2-6所示为调速开关的旋转弹力装置。调速开关每转动一次,旋转轴上的旋转棱就会作用旋转弹力装置一次,因此旋转弹力装置起到锁定开关状态的作用。

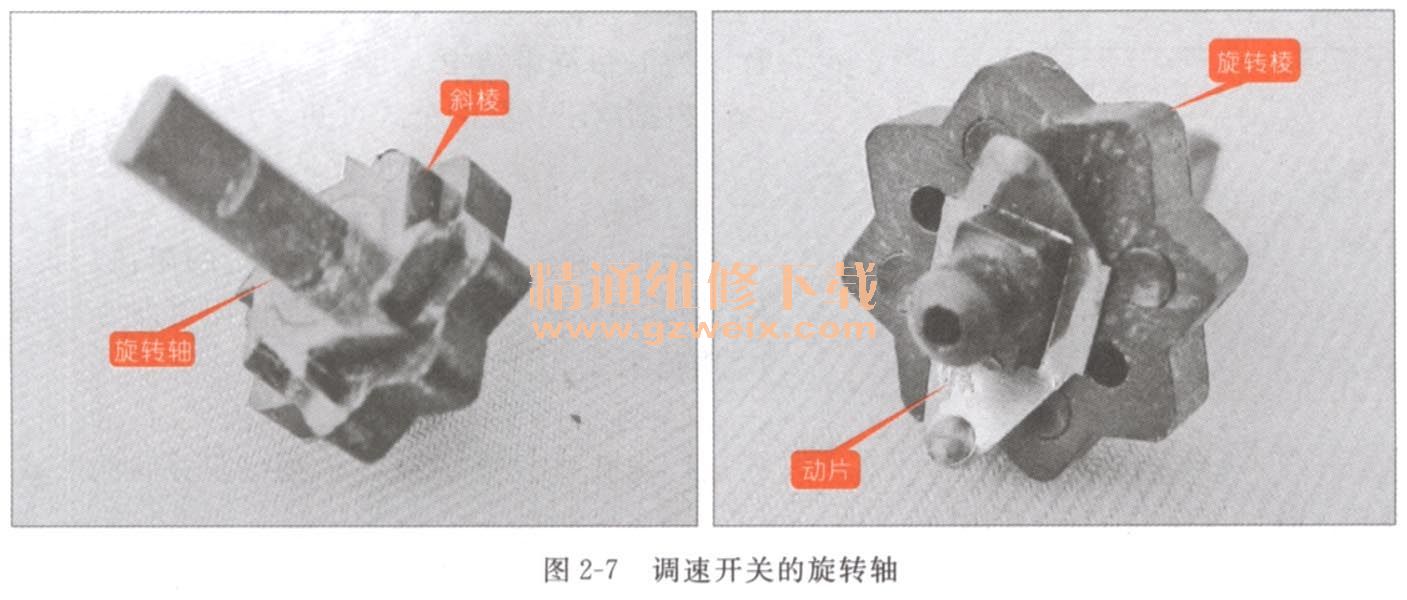

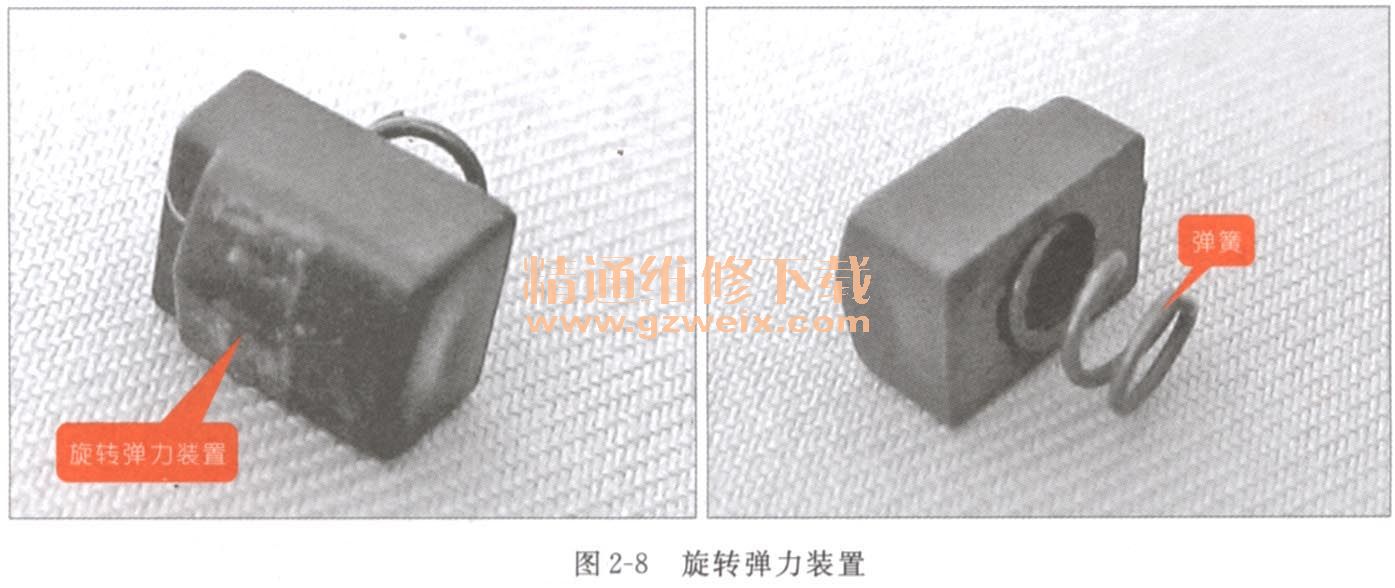

    图2-7所示为调速开关的旋转轴,这个旋转轴有多个功能,斜棱是与线控装置相作用的,旋转棱是与弹力装置相作用的,上面用来连接手动旋钮,下面安装动片,以便于开关定片相作用。如图2-8所示为旋转弹力装置,主要是由一个弹簧控制的。


    2 搞清风扇电动机的工作原理

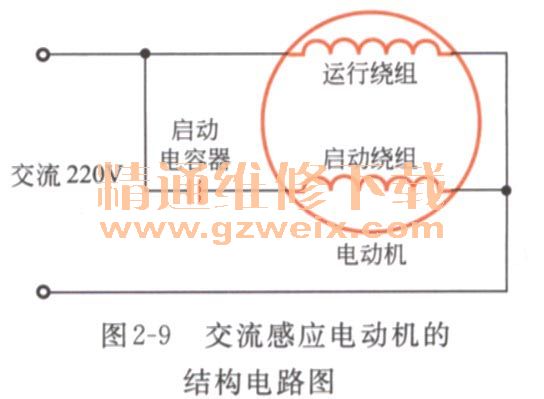

    如图2-9所示为风扇电动机的内部结构电路图。风扇电动机大多采用交流感应电动机,该电动机具有两个绕组(线圈),主绕组通常作为运行绕组,另一辅助绕组作为启动绕组。交流供电电压经启动电容器加到启动绕组上,由于电容的作用,使启动绕组中所加电流的相位超前于运行绕组900,在定子和转子之间就形成了一个启动转矩,使转子旋转起来。外加交流电压使定子线圈形成旋转磁场,即使启动绕组中电流减小也不影响电动机旋转。实际上在启动后由于启动电容器上的被充电,使启动绕组中的电流减小。

    风扇电动机的调速采用绕组线圈抽头的方法比较多,实际上就是改变绕组线圈的数量,从而使定子线圈所产生磁场强度发生变化,实现速度调整。
    (1)壁扇电动机的调速原理

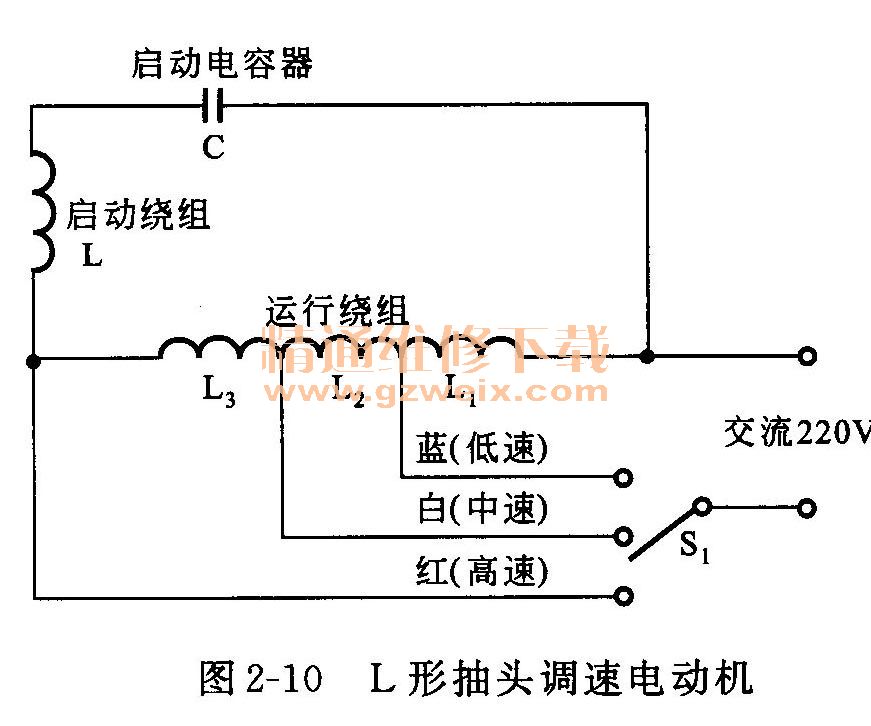

    如图2-10所示为一种壁扇电动机绕组的结构,运行绕组中设有两个抽头,这样就可以实现三速可变的风扇电动机。由于两组线圈接成L形,也就被称之为L形绕组结构。

    根据电阻并联的公式可知

    比如:将运行绕组和启动绕组的阻值均设为R,则其中,运行绕组处L1的绕组阻值即为1/3R,L2阻值为2/3R, L3阻值为R。
    1.当开关S1与低速控制线连接时,此时接通运行绕组L1处的抽头,根据电阻并联的公式,可知此时,风扇电动机中的阻值为

    2.而当开关S1与中速控制线连接时,此时接通运行绕组L2处的抽头,根据电阻并联的公式,可知此时,风扇电动机中的阻值为

    3.而当开关S,与高速控制线连接时,此时接通运行绕组L3处的抽头,根据电阻并联的公式,可知此时,风扇电动机中的阻值为

    4.根据欧姆定律可知,当电路中的电压恒定时,电阻的阻值越小,电流越大,从而使电动机的转速越高。因此,当S1与L1处的抽头连接时,此时电动机处于低速运转;与L2处的抽头连接时,电动机处于中速运转;与L3处的抽头连接时,电动机处于高速运转。
    (2)台扇电动机的调速原理

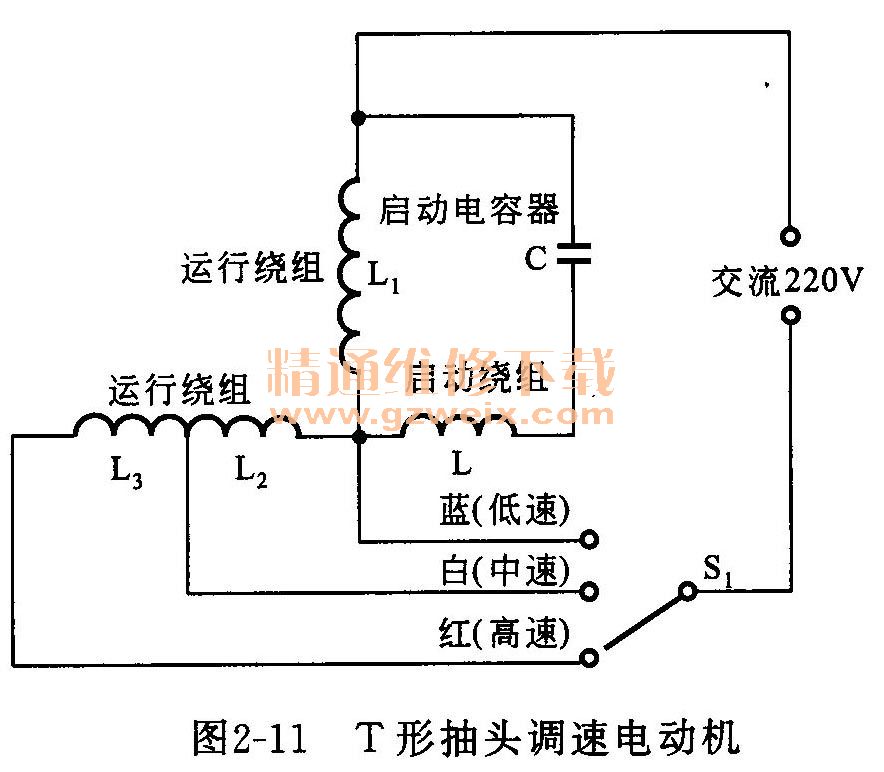

    如图2-11所示是一种台扇电动机绕组的结构,由于两个绕组接成T形,因而被称之为T形绕组结构,其原理与壁扇电动机的调速原理相同,这里就不再赘述。

    关键提示:

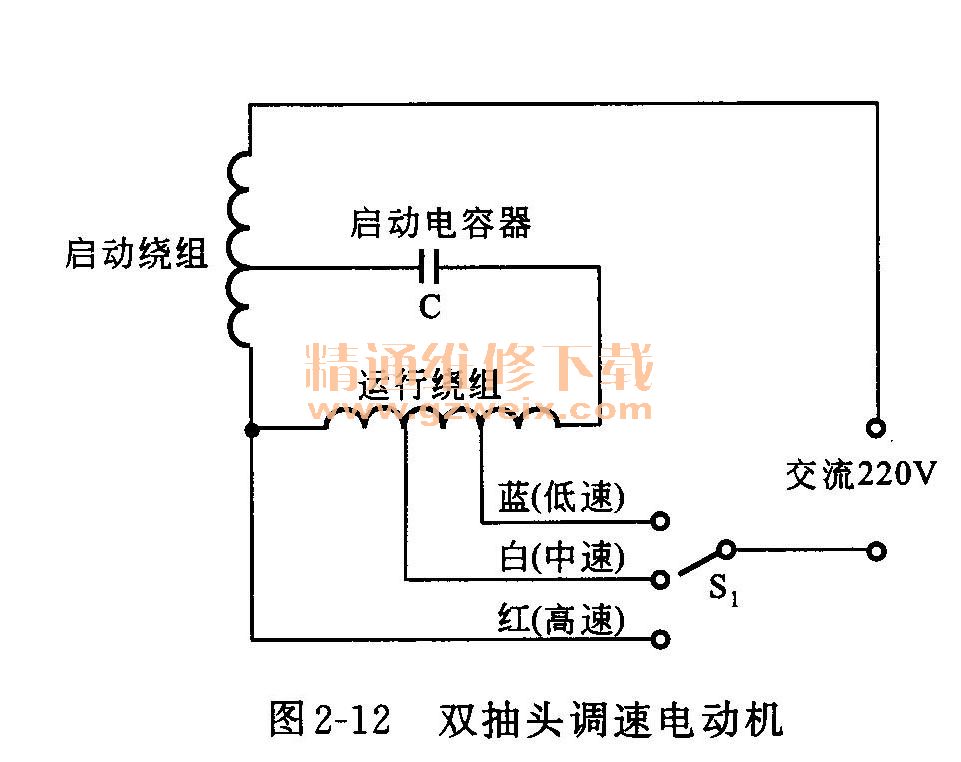

    如图2-12所示为双抽头连接方式的电动机,即运行绕组和启动绕组都设有抽头。通过改变绕组所产生的磁场强弱进行调速。

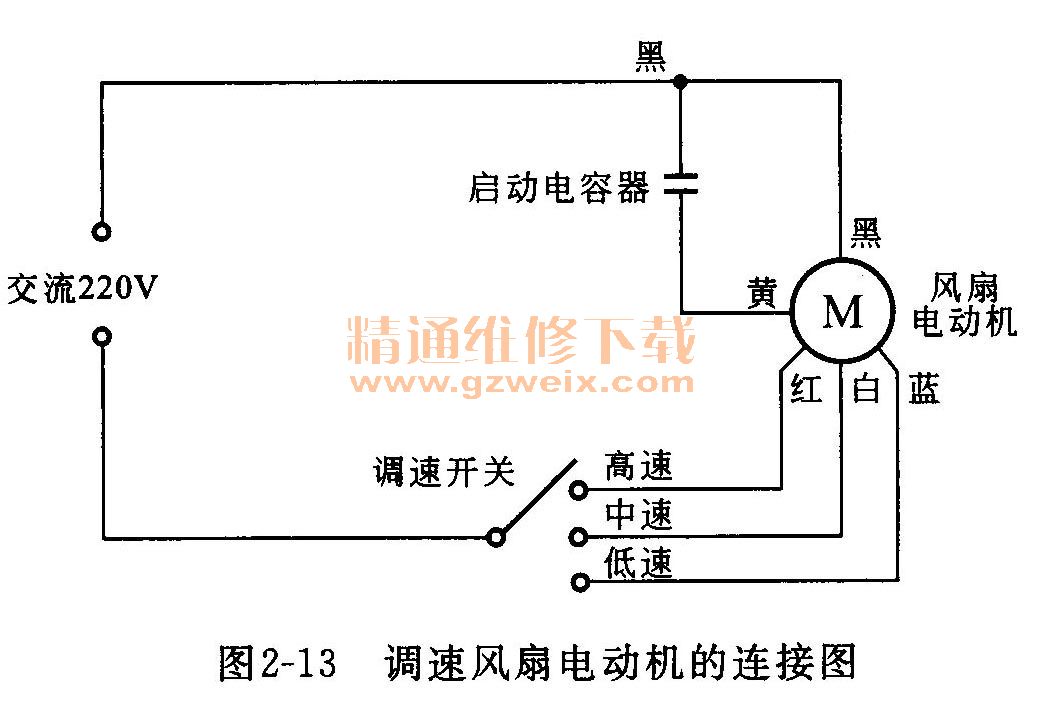

    如图2-13所示为不带有摇头功能的电风扇中风扇电动机的连接图(电路符号),在电路中常用这种电路简图的方式表示。

    如图2-14所示为带有摇头功能的调速风扇中电动机的接线图,从该图中可以看出摇头电动机由摇头开关控制,与风扇电动机呈并联的电路连接。

上一页  [1] [2] [3] [4]  下一页
