三、摇头组件故障维修
    1 找到摇头组件
    摇头组件主要由摇头电动机和摇头开关构成，其中摇头电动机位于风扇定动机的后面，而摇头开关则安装在风速开关的旁边，如图3-1所示。

    1．摇头电动机的结构
    摇头电动机控制偏心轮和连杆等实现电风扇的摇头功能。其中连杆将摇头电动机与连接头连接成一体，便于实现电风扇的往复运动。如图3-2所示为摇头电动机及偏心轮、连杆的实物外形。

    2．摇头开关的结构

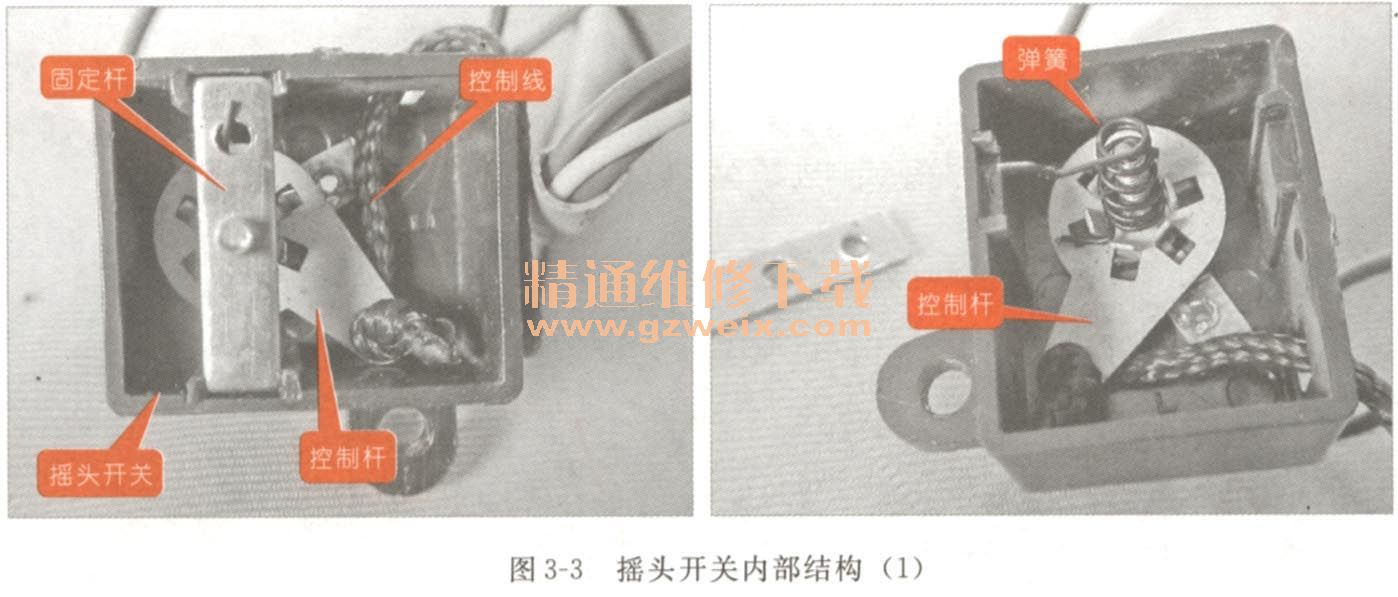

    如图3-3所示为摇头开关的内部结构。摇头开关实际上就是控制摇头电动机电路是否接通工作的开关。为了可以实现线控，由固定杆和弹簧固定控制杆，对摇头开关进行控制。

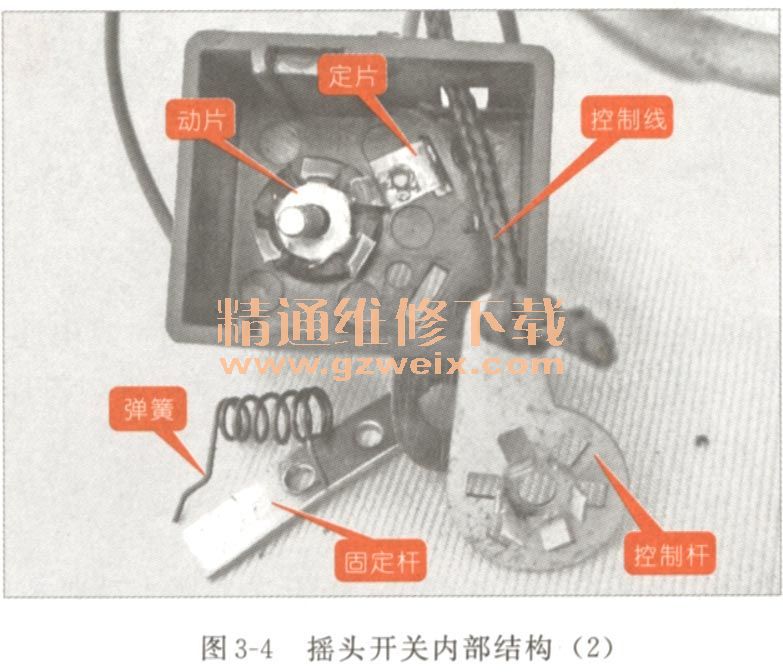

    将摇头开关的控制杆取下来，就可以看见下面的定片和动片，如图3-4所示。

    摇头开关的动片上有挂钩，可以和控制杆相互工作，如图3-5所示，当控制线被拉动的时候，控制杆会带动动片运动。如果动片和定片相接触，摇头电动机电路就接通，可以工作；如果动片和定片不接触，摇头电动机电路就断开，不工作。

    2 搞清摇头组件的工作原理
    如图3-6所示为电风扇摇头机构工作原理图，摇头电机固定在风扇电动机上，连杆的一端连接在支撑机构上，当摇头电动机旋转的时候，由偏心轴带动连杆运动，从而实现电风扇的往复摇摆运行。

    摇头电动机是一个带有减速齿轮组的设备，如图3-7所示，电动机轴上的齿轮与变速齿轮相互运动，由于电动机轴齿轮比变速齿轮小得多，因此电动机旋转多圈，变速齿轮才会旋转一圈，减缓了旋转速度。也就是说摇头电动机旋转，通过变速齿轮减速，实现了电风扇缓慢的摇头。

     3 看懂摇头组件故障检修过程
    3．1电风扇不摇头的故障检修过程
    故障现象描述
    华生牌交流壁扇FB35-40D通电后，风扇可以运转，控制摇头开关以后，电风扇无法实现摇头功能。
    故障分析指导
    电风扇的摇头功能是由摇头开关控制摇头电动机实现的，而通过对该电风扇的摇头开关控制时，发现摇头开关在拉动的过程中有“嗒嗒”的响声，由此可重点检查摇头电动机是否损坏。
    电路检修指导
    摇头电动机出现故障时，通常是由于摇头电动机本身损坏，或线路连接异常所导致的，检查时，应重点检查摇头电动机的线路连接情况和摇头电动机的绕组阻值是否正常。

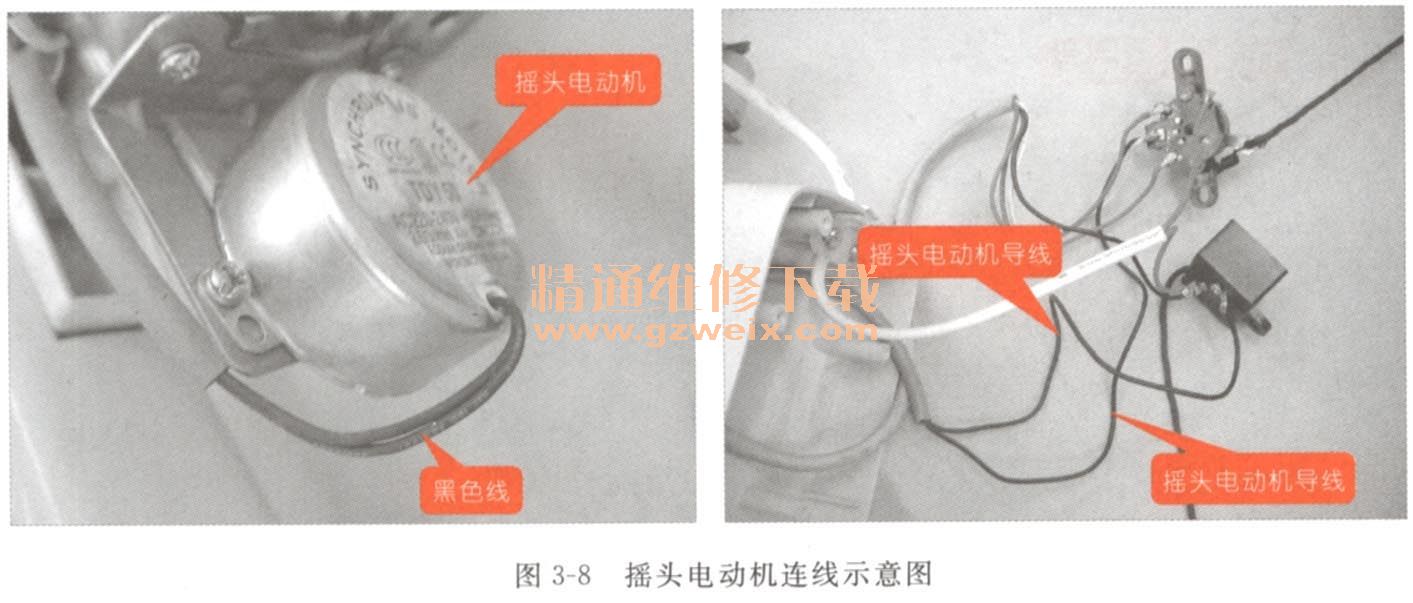

    （1）如图3-8所示为摇头电动机连线示意图。从图中可以看出，摇头电动机由两条黑色导线连接，其中一条黑色导线连接调速开关，另一条连接摇头开关。经检查后，可知该电风扇的摇头电动机线路连接良好。

    （2）检查摇头电动机的线路连接良好后，需使用万用表检测摇头电动机的绕组阻值。检测时时，将万用表调整至R×1k挡，用万用表的两只表笔分别检测摇头电动机两导线端，如图3-9所示。如果检测时，万用表指针指向无穷大或指向零均表示摇头电动机已经损坏；如果检测时，所测得的结果在几千欧姆左右，表明摇头电动机正常。

    （3）检测后，再旋转摇头电动机的轴承，以检查摇头电动机的轴承是否有磨损或松动等现象，并且如果摇头电动机正常，而仍旧无法工作，需要将摇头电动机拆解，查看摇头电动机内的减速齿轮组是否损坏。

    3．2电风扇一直摇头的故障检修过程
    故障现象描述
    华生牌交流壁扇FB35-40D通电后，风扇功能控制良好，但是风扇一直处于摇头摆风的共组状态，通过拉动摇头开关后，现象依旧。
    故障分析指导
电风扇的摇头功能始终处于摇头状态，说明摇头电动机良好，应重点检查摇头开关。
    电路检修指导
    摇头开关出现故障后，通常导致电风扇不能摇头或始终摇头两种故障现象。而该电风扇出现始终摇头的状态，说明摇头开关已经损坏。
    （1）检查摇头开关时，应先检查摇头开关的导线连接是否异常，如图3-10所示，检查摇头开关的导线有无脱焊虚焊等现象。如果出现脱焊或虚焊等现象，使用电烙铁重新焊接即可。

    （2）检查摇头开关的底部，查看摇头开关的固定杆是否弯曲变形，如图3-11所示，如果固定出现弯曲变形，则只需要使用尖嘴钳进行校正即可。

    （3）将摇头开关拆解后，检查摇头开关的弹簧弹力是否失效，及查看摇头开关的控制杆是否出现变形等现象，如图3-12所示。

    （4）经检查后，发现弹簧的弹力失效，致使电风扇的摇头开关一直处于接触的状态。将弹簧更换后，重新同电风扇通电控制，发现故障排除。
