一、控制电路方框图

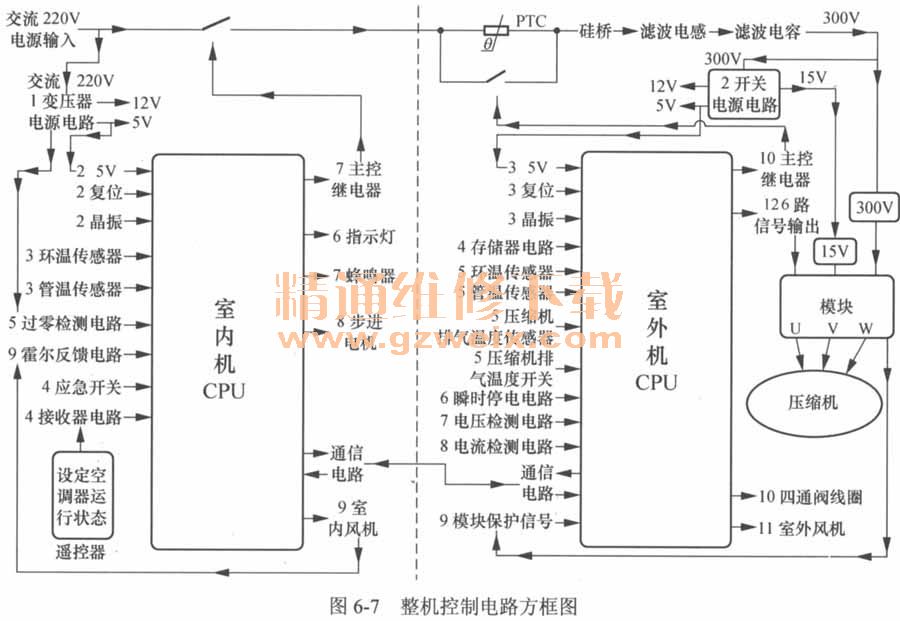

    图6-7所示为典型交流变频空调器的整机控制电路方框图，左半部分为室内机电路，右半部分为室外机电路。
    从图中可以看出，整机电路是由许多单元电路组成的，且室内机单元电路同定频空调器电控系统相差不多，主要区别或称为“难点”在室外机电控系统。

二、室内机单元电路对比
    变频空调器与定频空调器电控系统的室内机主板单元电路基本相同，只有少数单元电路不相同，区别之处在于：定频空调器室内机主板不设通信电路，并驱动3个继电器；变频空调器主板设有通信电路，只驱动1个继电器。

    此处定频空调器选用海信KFR-25GW的室内机主板，变频空调器选用海信早期KFR-2601 GWBP的室内机主板，对室内机电路进行比较。

    1.电源电路

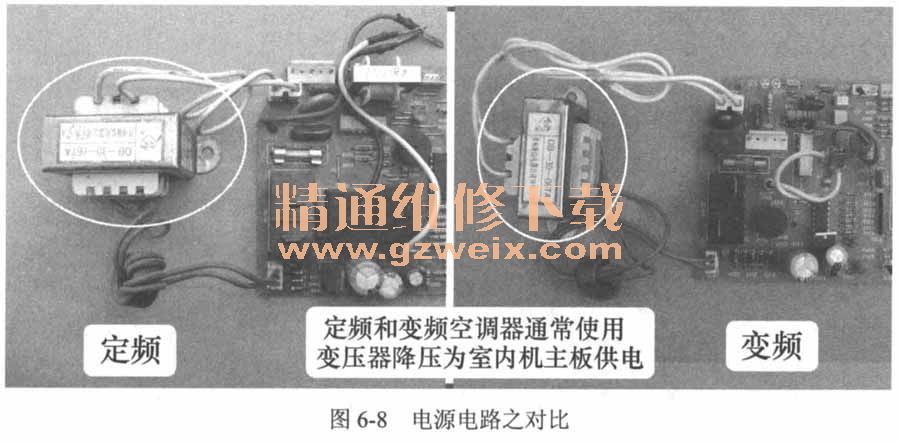

    实物见图6-8，变频空调器电源电路的工作原理和定频空调器相同。

①作用：为室内机主板提供直流12V和5V电压。
    ②常见有两种形式：即使用变压器降压和使用开关电源。交流变频空调器或直流变频空调器室内风机使用PG电机（供电为交流220V），普遍使用变压器降压形式的电源电路，是目前最常见的设计形式，只有少数机型使用开关电源电路。
    ③全直流变频空调器室内风机为直流电机（供电为直流300V），普遍使用开关电源电路。
    ④主要元器件：压敏电阻、保险管、变压器、整流二极管、主滤波电容、7805稳压集成电路等。
    ⑤常见故障现象：表现为整机不工作，检修方法参见本书第2章第1节内容；如使用开关电源电路则参见本书第2章第2节内容。

    2. CPU三要素电路

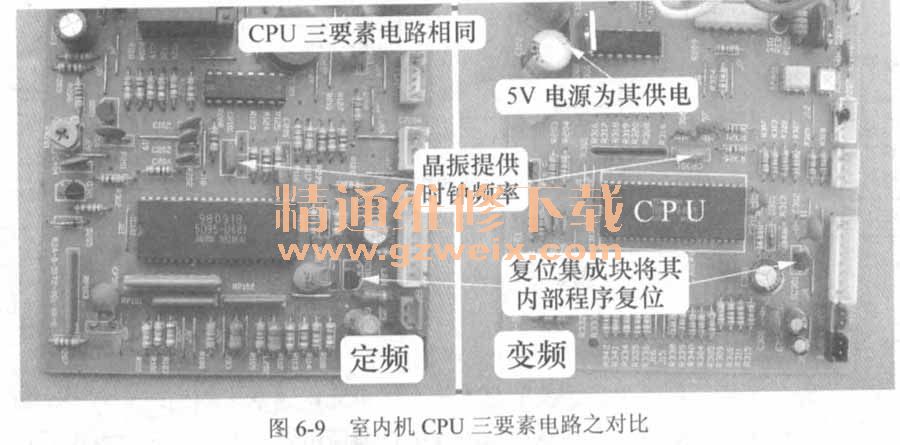

    实物见图6-9，变频空调器的CPU三要素电路的工作原理和定频空调器基本相同。

    ①作用：CPU正常工作的必备电路，包含直流5V供电电路、复位电路、晶振电路。
    ②无论是早期还是目前的室内机主板，三要素电路工作原理完全相同，即使不同也只限于使用元器件的型号。
    ③主要元器件：CPU、晶振、复位集成电路。
④常见故障现象：表现为整机不工作，检修方法参见本书第2章第3节内容。

    3．传感器电路

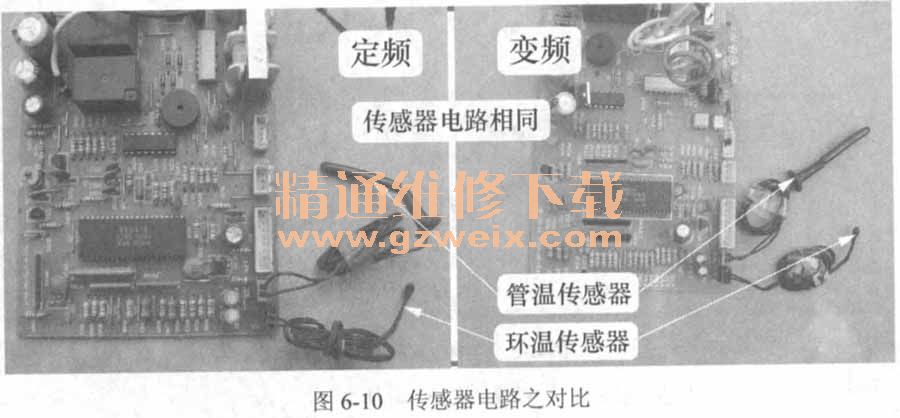

    实物见图6-10，变频空调器传感器电路的工作原理和定频空调器相同。

    ①作用：为CPU提供温度信号，环温传感器检测房间温度，管温传感器检测蒸发器温度。
    ②主要元器件：早期和目前的室内机主板传感器电路相同，均是由环温传感器和管温传感器组成。
    ③常见故障现象：开机后室内机运行但室外机不运行、压缩机不能高频运行、室外机运行一段时间后停机等，检修方法参见本书第3章第2节内容。

4．接收器电路、应急开关电路

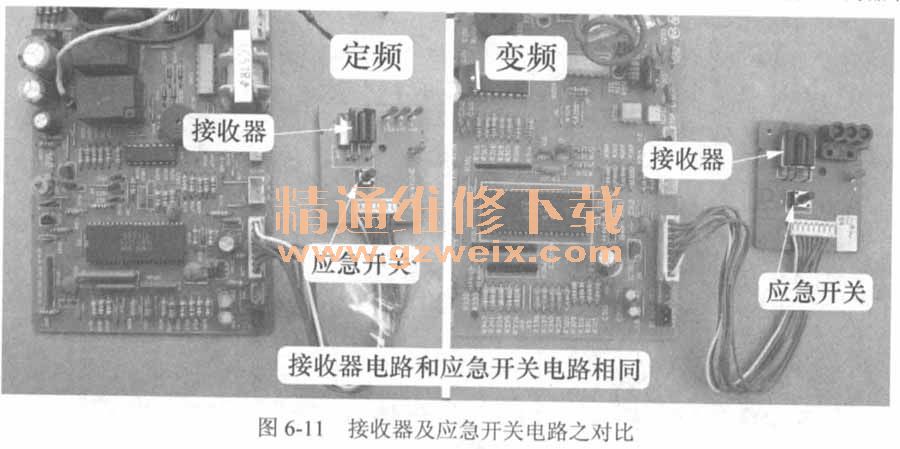

实物见图6-11，变频空调器接收器电路、
应急开关电路的工作原理和定频空调器相同。

    ①作用：接收器电路将遥控器发射的遥控信号传送至CPU，应急开关电路在无遥控器时可以操作空调器的运行。
    ②早期和目前的室内机主板两者电路基本相同，即使不同也只限于应急开关的设计位置或型号，及目前生产的接收器表面涂有绝缘胶（减少空气中水分引起的漏电概率）。
    ③主要元器件：接收器、应急开关。
    ④常见故障现象：不能接收遥控信号或接收不灵敏、空调器自动开关机等，检修方法参见本书第3章第1节内容。

    5．过零检测电路

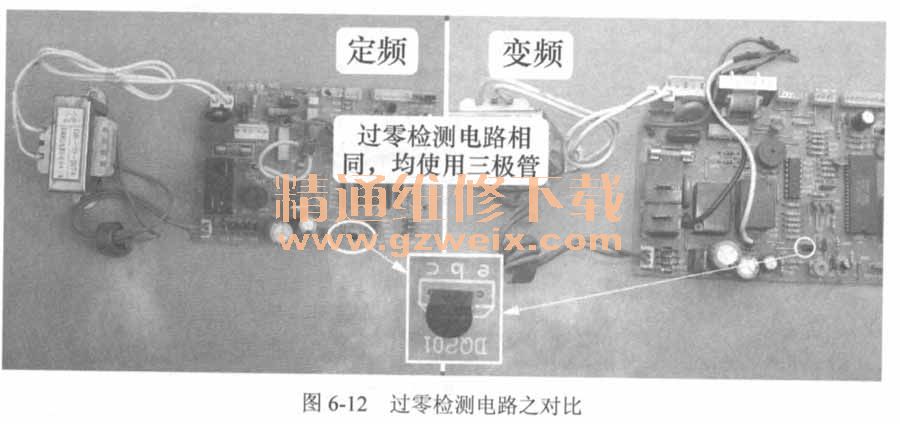

    实物见图6-12，变频空调器过零检测电路的工作原理和定频空调器相同。

    ①作用：为CPU提供过零信号，以便CPU驱动光耦可控硅。
    ②主要元器件：使用变压器供电的主板，检测器件为NPN型三极管，取样电压来自变压器次级整流电路；使用开关电源供电的主板，检测器件为光耦，取样电压来自交流220V输入电源。
    ③常见故障现象：室内风机不运行或运行缓慢，或运行一段时间室外机停机等，检修方法参见本书第5章第1节内容。

    6．指示灯电路

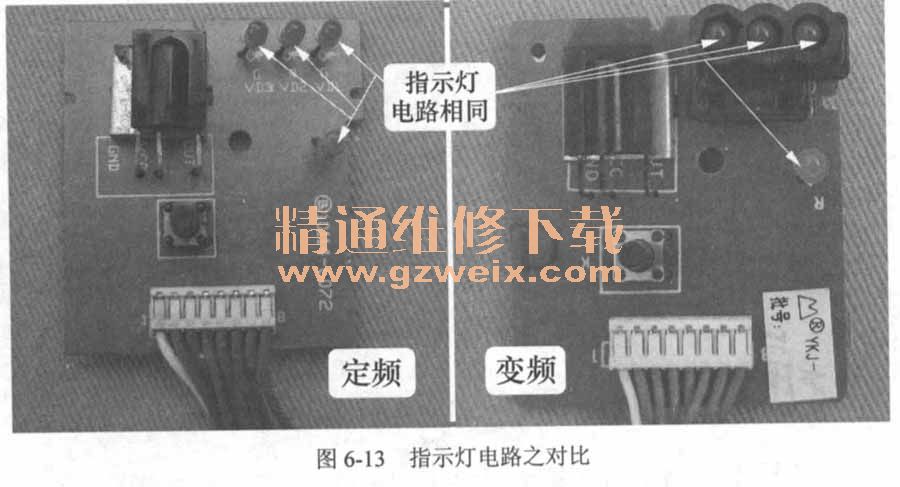

    实物见图6-13。变频空调器的指示灯电路工作原理和定频空调器相同。

    ①作用：显示空调器的运行状态。
    ②主要元器件：早期多使用单色的发光二极管，目前多使用双色的发光二极管。有些空调器使用指示灯和数码管组合的方式，也有些空调器使用液晶显示屏或VFD动态显示屏。
③常见故障现象：指示灯电路很少出现故障。

    7．主控继电器电路

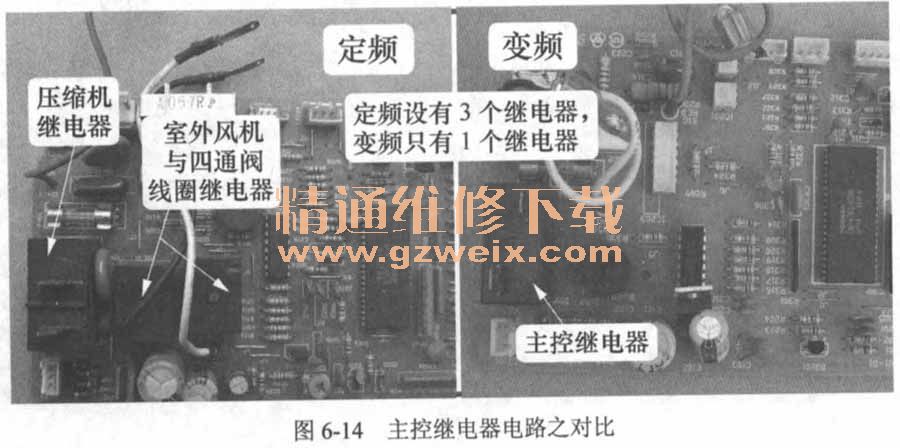

    实物见图6-14，变频空调器的主控继电器工作原理和定频空调器相同。不同的是定频空调器室内机主板设有3个继电器为压缩机、室外风机、四通阀线圈供电；变频空调器室内机主板只有1个继电器，为室外机电控系统供电。

①作用：主控继电器电路为室外机供电。
②主要元器件：反相驱动器、主控继电器。
③常见故障现象：不能为室外机供电，检修方法参见本书第4章第1节内容。

8．蜂鸣器电路和步进电机电路

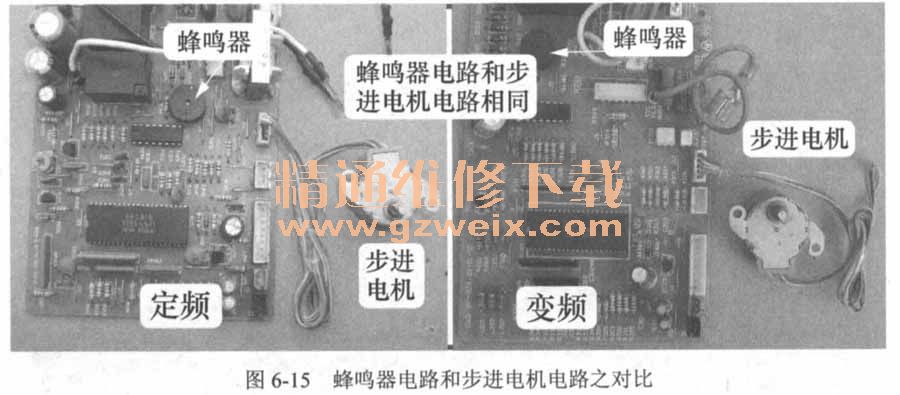

实物见图6-15，变频空调器蜂鸣器电路、步进电机电路的工作原理和定频空调器相同。

    ①作用：蜂鸣器电路驱动蜂鸣器发声，提示CPU已接收到遥控信号或按键信号并且己处理；步进电机电路驱动步进电机运行，从而带动导风板上下旋转运行。
    ②主要元器件：蜂鸣器、步进电机、反相驱动器。
    ③常见故障现象：蜂鸣器电路很少出现故障。步进电机电路常见故障为步进电机线圈开路或内部齿轮损坏导致不能运行或运行不正常。
    说明：有些空调器蜂鸣器发出的响声为和弦音。

    9．室内风机（即PG电机）驱动电路和霍尔反馈电路

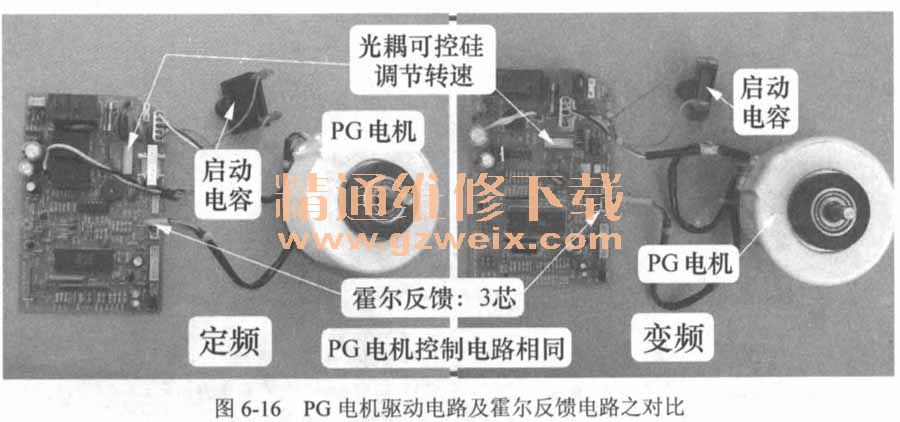

    实物见图6-16，变频空调器室内风机（即PG电机）驱动电路、霍尔反馈电路的工作原理和定频空调器相同。

    ①内风机驱动电路改变PG电机的转速，霍尔反馈电路向CPU输入代表PG电机实际转速的霍尔信号。
    ②主要元器件：PG电机。
    ③常见故障现象：PG电机不能运行或运行缓慢，或一段时间后室外机停止运行等，检修方法参见本书第5章第1节内容。
    10．通信电路
    定频空调器室外机未设电路板，因此室内机主板未设通信电路；而变频空调器室外机设有比室内机还要复杂的电控系统，因此室内机主板设有通信电路，早期和目前的通信电路工作原理也不相同。
    ①作用：室内机主板和室外机主板交换信息，为变频空调器电控系统的必备电路。

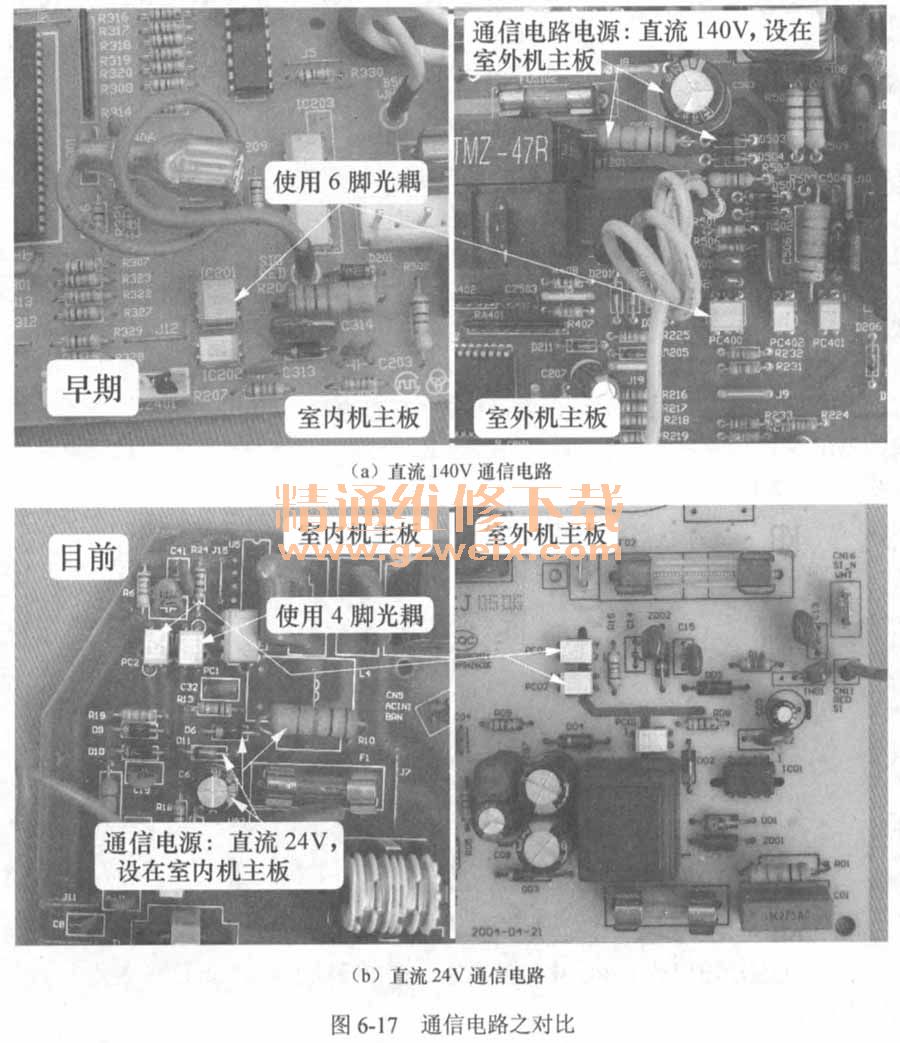

    早期主板通信电路电源为直流140V，实物见图6-17 （a）所示，设在室外机主板，并且较多使用6脚光耦。
    目前主板通信电路电源通常为直流24V，实物见图6-17 （b）所示，设在室内机主板，一般全部使用4脚光耦。

    ②主要元器件：光耦、降压电阻、二极管、电容。
    ③常见故障现象：室外机不运行或一段时间后室外机停机等。
