本节以海信KFR-2601 GWBP为基础，介绍变频空调器电控系统组成，并简单介绍目前几种常见的室外机电控系统设计形式。

    一、电控系统组成
    1．室内机

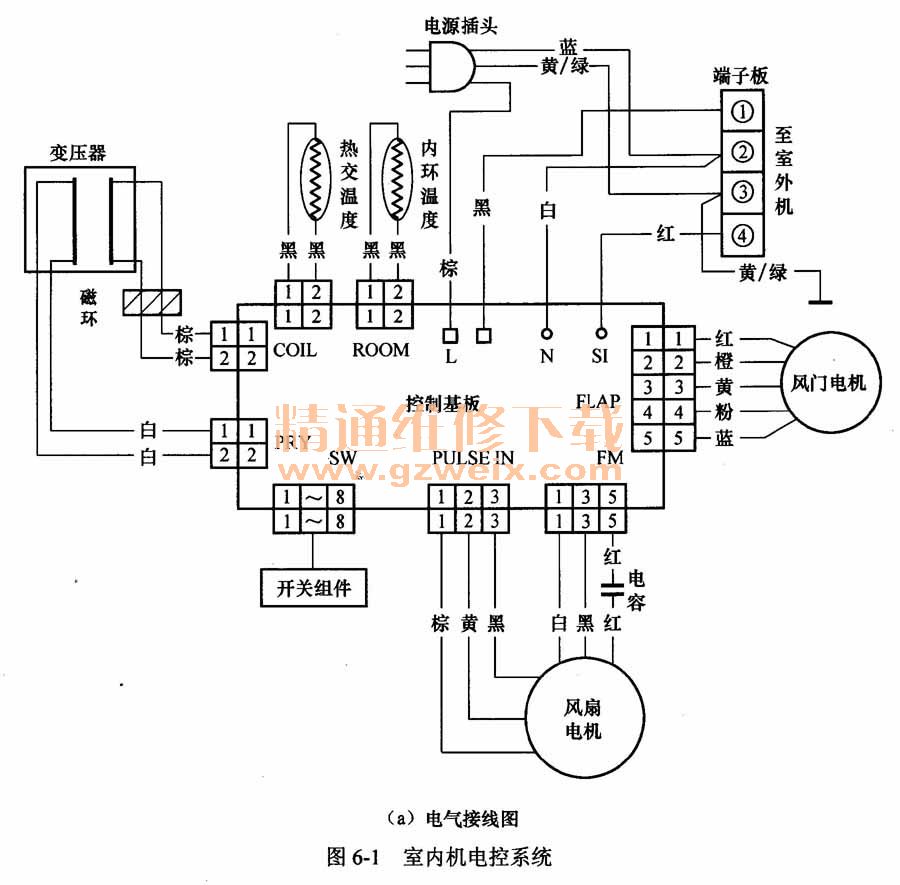

图6-1 （a）所示为室内机电气接线图，图6-1 （b）所示为实物外观及作用（不含端子板）。

    从图中可以看出，室内机电控系统由主板（控制基板）、变压器、室内环温传感器（内环温度）、室内管温传感器（热交温度）、显示板组件（开关组件）、PG电机（风扇电机）、步进电机（风门电机）、端子板组成。
    2．室外机

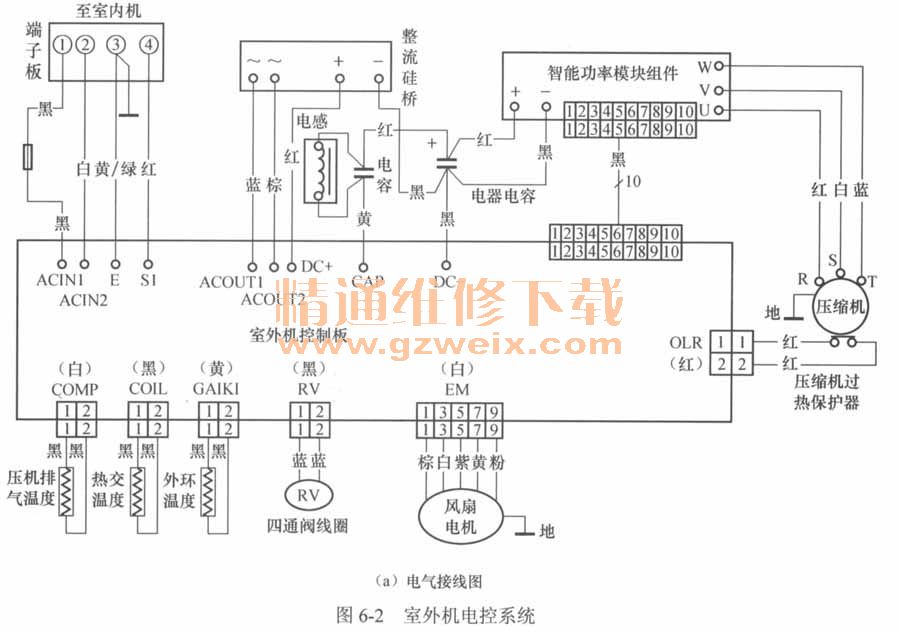

    图6-2 （a）所示为室外机电气接线图，图6-2 （b）所示为实物外观及作用（不含压缩机、室外风扇电机、端子排）。

  从图中可以看出，室外机电控系统由主板（室外机控制板）、硅桥、滤波电感、电容、滤波电容（电解电容）、模块（智能功率模块组件）、压缩机、压缩机顶盖温度开关（压缩机过热保护器）、风扇电机、四通阀线圈、室外环温传感器（外环温度）、室外管温传感器（热交温度）、压缩机排气温度传感器（压缩机排气温度）、端子排组成。
    说明：本机开关电源与模块集成在一块电路板上，因此才能为室外机主板供电，其他型号的模块是否供电，应根据其电路板上的电路决定。

    二、室外机电控系统特点
    变频空调器电控系统由室内机和室外机组成，由于室内机电控系统与定频空调器基本相同，因此不再进行说明，本节只对几种常见形式的室外机电控系统的特点作简单说明。

    1．海信KFR-4001 GW/BP室外机电控系统
    实物见图6-3，由室外机主板和模块两块电路板组成。

    室外机主板处理各种输入的信号，对负载进行控制，并集成开关电源电路，向模块板输出6路信号和直流15V电压，模块处理后输出频率与电压均可调的三相交流电，驱动压缩机运行。

    2．海信KFR-2601 GW/BP室外机电控系统

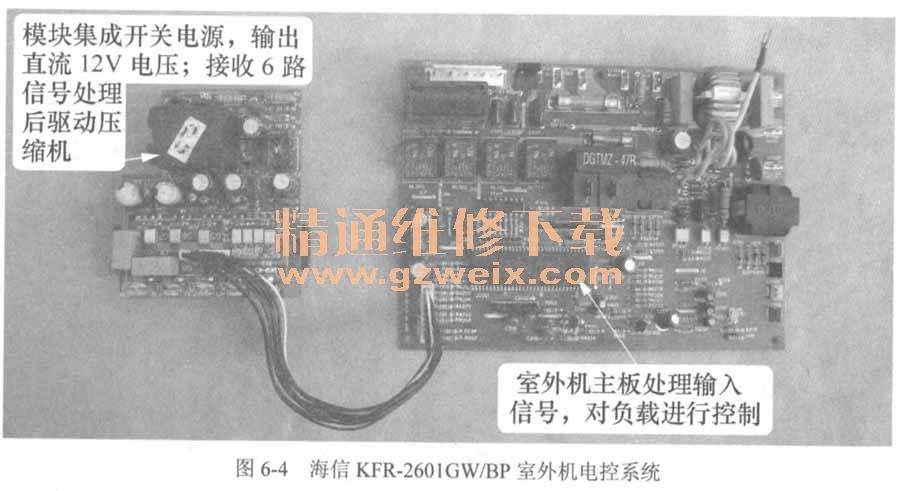

    实物见图6-4，由室外机主板和模块两块电路板组成。
    该电控系统的特点与海信KFR-4001 GWBP基本相同，不同之处在于开关电源电路设在模块板上，由模块板输出直流12V电压，为室外机主板供电。

3．海信KFR-26GW/11 BP室外机电控系统

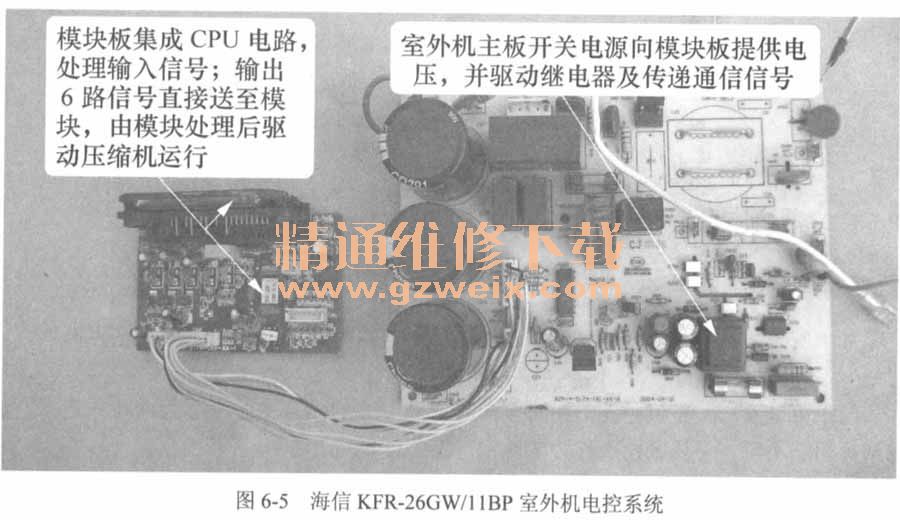

实物见图6-5，由模块板和室外机主板两块电路板组成。

    该电控系统与前两类电控系统相比最大的区别在于，CPU及弱信号处理电路集成在模块板上，是室外机电控系统的控制中心。
    室外机主板的开关电源电路为模块板提供直流5V和15V电压，并传递通信信号及驱动继电器，作用和定频空调器使用两块电路板中的强电板相同。

    4．美的KFR-35GW/BP2DN1YH （3）室外机电控系统

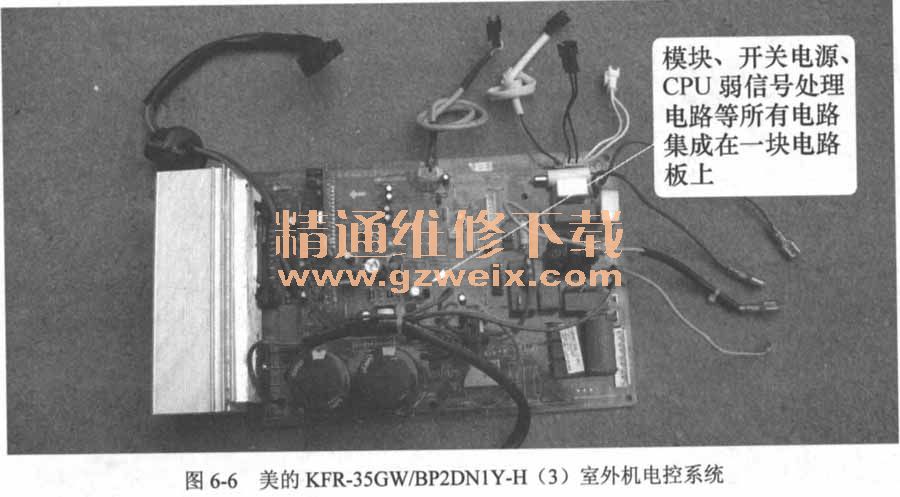

    实物见图6-6，由室外机主板一块电路板组成。
    模块、硅桥、CPU及弱信号处理、通信电路等所有电路均集成在一块电路板上，从而提高可靠性和稳定性，出现故障维修时也最简单，只需更换一块电路板，基本上就可以排除室外机电控系统的故障。
