看图学习维修空调器电路板(下)
来源:本站整理  作者:佚名  2013-08-03 09:27:20

三、室外机通信电路电阻开路,报通信故障
    故障说明:海信KFR-26GW/11BP空调器,遥控开机后室内机主板向室外机供电,但室外机不运行,2min后停止向室外机供电,调出故障代码为“通信故障”。

    1.测量接线端子电压

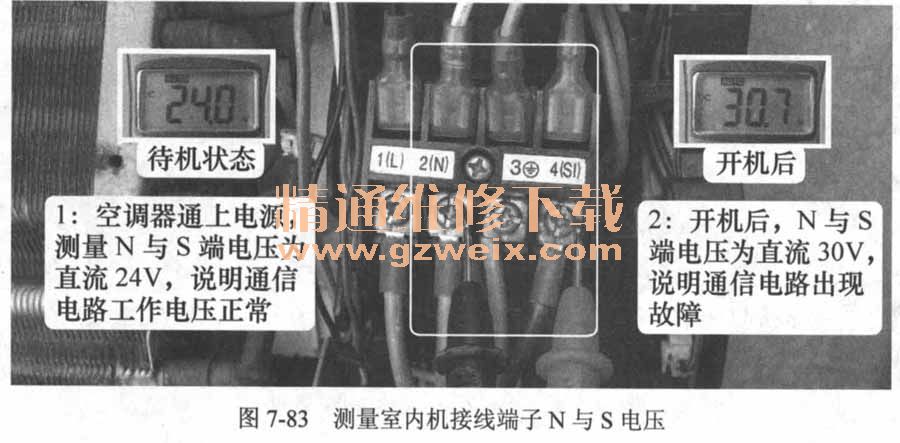

如图7-83所示,使用万用表直流电压挡,测量通信电路电压,在上电不开机即待机状态下结果为直流24V,说明24V电压产生电路正常,且室内机CPU已发出通信信号。
测量室内机接线端子N与S电压

    遥控开机后通信电压由直流24V上升至直流30V,并不是正常的0-24V跳动变化的电压,说明通信电路出现故障,应重点检查室外机电路,测量室外机接线端子中的N与S端电压和室内机相同,排除室内外机连接线故障。

    2.测量室外机接收光耦次级电压
    取下室外机外壳,使用万用表直流电压挡测量模块P, N端子电压为直流300V、7805的输出端为直流5V,说明CPU供电正常。

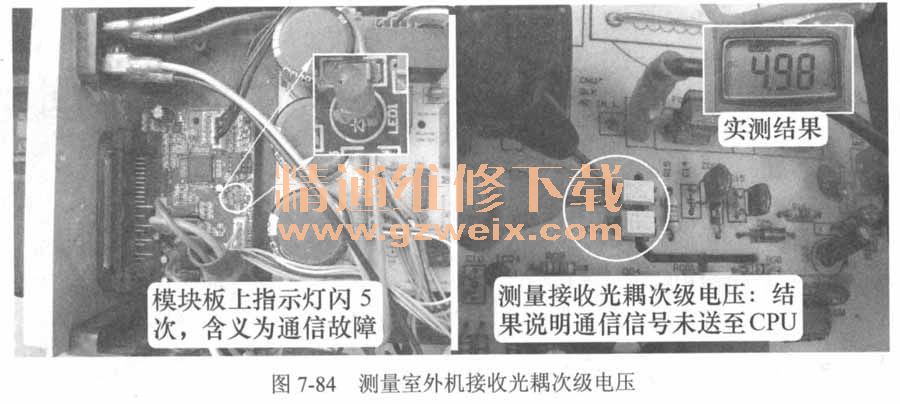

    如图7-84所示,此机CPU设在模块板,上面的指示灯闪烁5次报故障代码,查资料得知为“通信故障”。使用万用表直流电压挡,测量室外机接收光耦PC03次级电压(黑表笔接发射极,红表笔接集电极),正常为跳动变化的电压,但实测结果为稳定的5V电压,说明室外机CPU没有接收到室内机CPU发送的通信信号,可将故障范围缩小至室内机发送部分至室外机接收部分。
测量室外机接收光耦次级电压

    3.测量室外机接收光耦初级电压

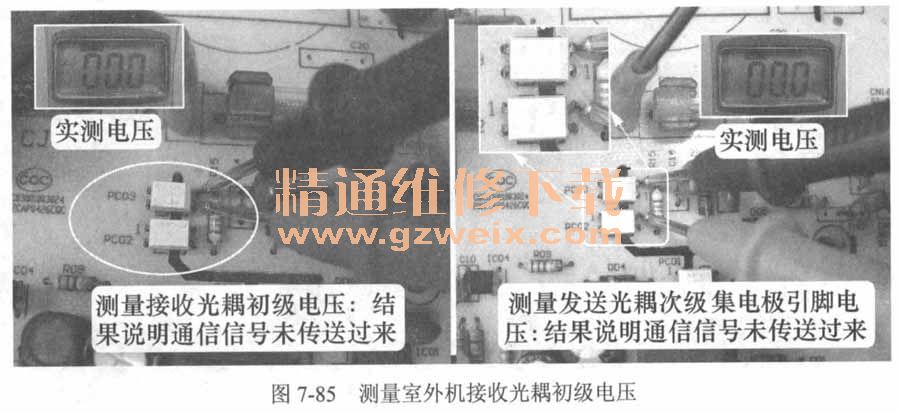

    如图7-85左图所示,依旧使用万用表直流电压挡,测量接收光耦PC03初级电压(黑表笔接发光二极管负极即电源N线,红表笔接正极),正常结果为跳变电压,而实测电压为0V,可以说明通信信号未送至接收光耦初级。
测量室外机接收光耦初级电压

    向前级检查,黑表笔不动,如图7-85右图所示,红表笔接发送光耦PC02次级集电极引脚,以判断故障是否由PC02次级断开引起。正常值应为跳动变化的电压,而实测电压仍为0V,说明通信信号未传送过来。

    4.室外机通信电路中的元器件设计位置及测量分压电阻

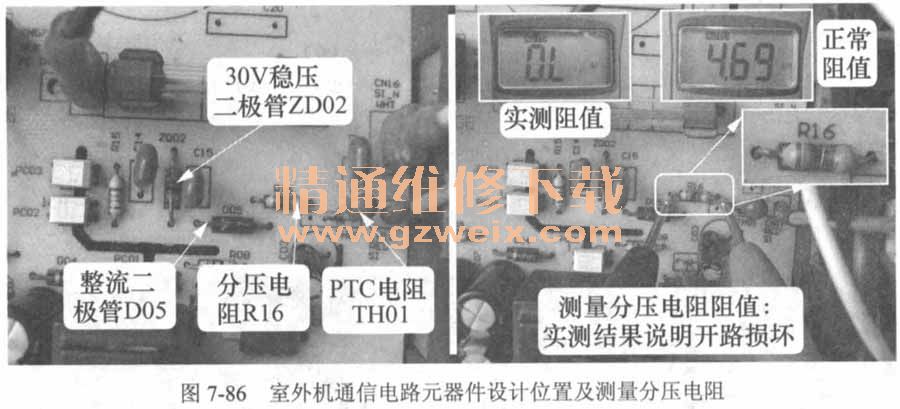

    从图7-72所示的电路原理图可知,PC02次级集电极引脚和接线端子中的S线相当于并联(电源N线为公共端),现接线端上的通信电压为直流24V正常,而PC02次级集电极引脚电压为0V,说明中间元器件损坏,如图7-86左图所示,故障原因可能为30V稳压二极管ZD02短路、整流二极管D05开路、分压电阻R16开路、PTC电阻TH01开路。

    如图7-86右图所示,断开空调器电源,使用万用表二极管挡测ZD02和D05正常,使用电阻挡测量R16阻值为无穷大,TH01阻值正常,从测量结果看为分压电阻R16 (4.7kΩ)开路损坏。
室外机通信电路元器件设计位置及测量分压电阻

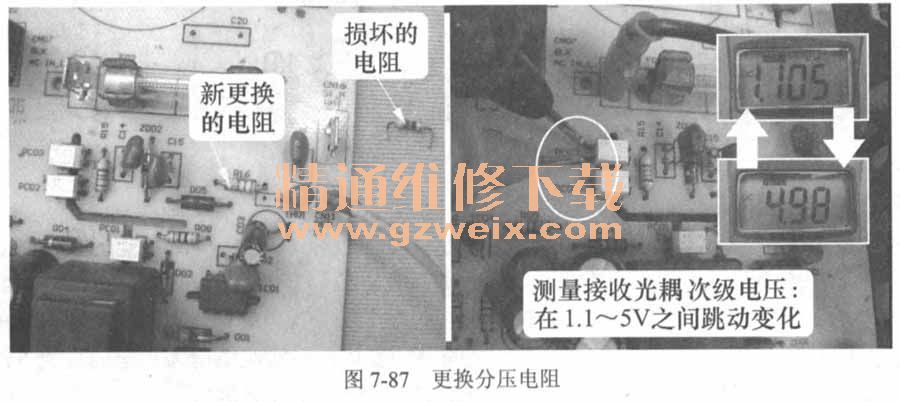

    维修措施:更换分压电阻R16 (4.7kΩ/0.25W),如图7-87所示。上电开机后压缩机和室外风机运行,空调器开始制冷,测量室外机接收光耦PC03次级电压在1.1~5V之间变化。
更换分压电阻

5.经验总结
①本例由于分压电阻开路,通信信号不能送至室外机接收光耦,使得室外机CPU接收不到室内机CPU发送的通信信号,因此通过模块板上指示灯报故障代码为“通信故障”,并不向室内机CPU反馈通信信号;而室内机CPU因不能接收室外机CPU反馈的通信信号,2min后停止室外机的交流220V供电,并记忆故障代码为“通信故障”。

    ②本例故障的简单检查方法:空调器通上电源但不开机即待机状态下,使用万用表直流电压挡,黑表笔接电源N线,红表笔接室外机接线端子中的S线,正常电压为直流24V;如将红表笔改接至室外机发送PC02次级的集电极引脚,正常电压也应为直流24V,如果电压为0V,应重点检查图7-86所示的4个元器件。

四、室外机接收光耦损坏,报通信故障

    故障说明:海信KFR-26GW/11BP空调器,遥控开机后室内机主板向室外机供电,但压缩机和室外风机均不运行,2min后停止向室外机供电,调出故障代码为“通信故障”。

    1.测量室内机接线端子电压

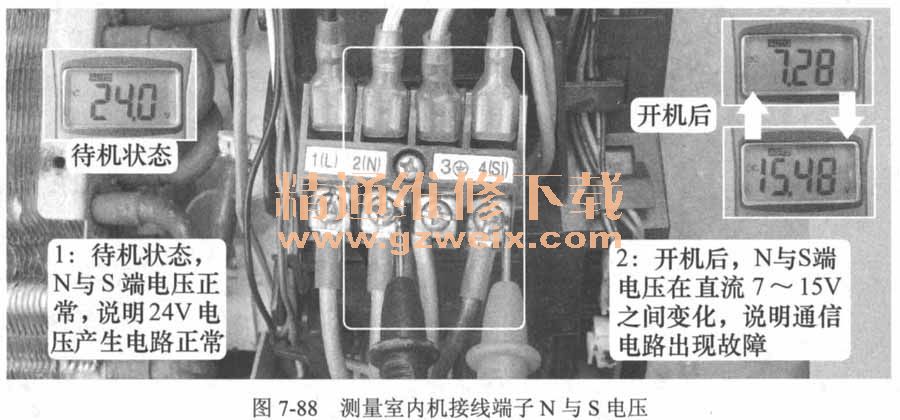

如图7-88所示,再次将空调器通上电源但不开机,使用万用表直流电压挡,黑表笔接2号N端,红表笔接4号S端,测量通信电压,实测为直流24V且有稍许变化,说明室内机主板直流24V电压产生电路正常。
测量室内机接线端子N与S电压

    使用遥控器开机,室内机主板向室外机供电,通信电压由待机状态的直流24V,变为7~15V的跳变电压,而正常为0~24V的跳变电压,说明通信电路出现故障,应当首先检查室外机通信电路。

    2.测量室外机接收光耦电压

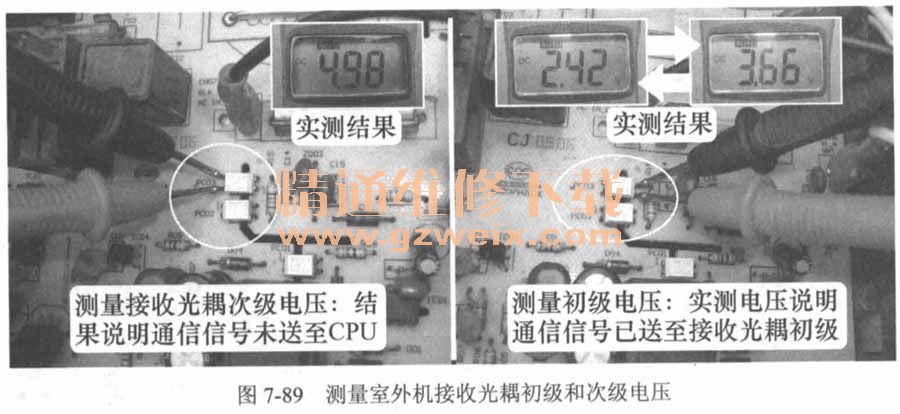

    取下室外机外壳,室外机主板上的直流12V电压指示灯一直亮,说明直流300V电压正常,开关电源电路已经工作;查看模块板指示灯闪烁5次,报故障代码含义为“通信故障”说明室外机CPU没有接收通信信号。使用万用表直流电压挡测量接收光耦PC03次级电压,如图7-89左图所示,正常电压在1.1~5V之间跳动变化,而实测电压为稳定的直流5V,说明通信信号未传送至接收光耦次级,室外机CPU当然检测不到通信信号。

    如图7-89右图所示,测量接收光耦初级电压,实测电压在直流2.4~3.6V之间变化,说明通信信号已传送至接收光耦初级。
测量室外机接收光耦初级和次级电压

    3.测量光耦
    通信电路中光耦的初级电压为跳变电压,而次级为稳定的电压,一般为光耦开路或内部光源传送不正常损坏所致。

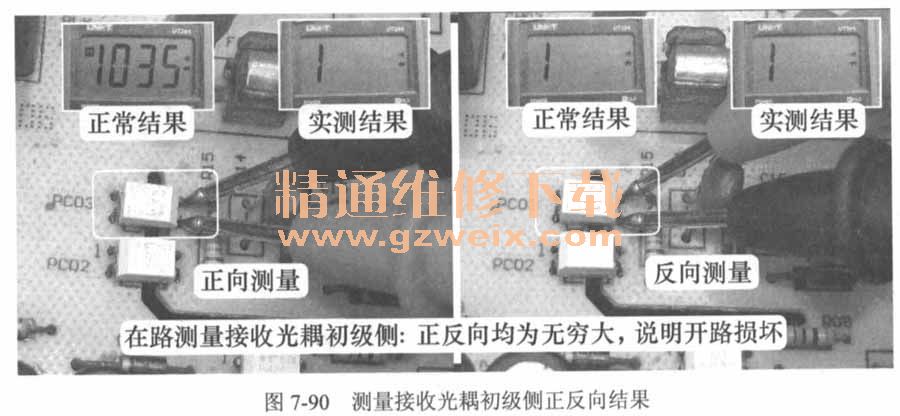

    如图7-90所示,断开空调器电源,等滤波电容内的直流300V电压放电完毕后,使用万用表二极管挡,在路测量接收光耦初级侧发光二极管,正常时应符合“正向导通、反向无穷大”的特性,而实测时正反向均为无穷大,说明接收光耦初级发光二极管开路损坏。
测量接授光耦初级侧正反向结果

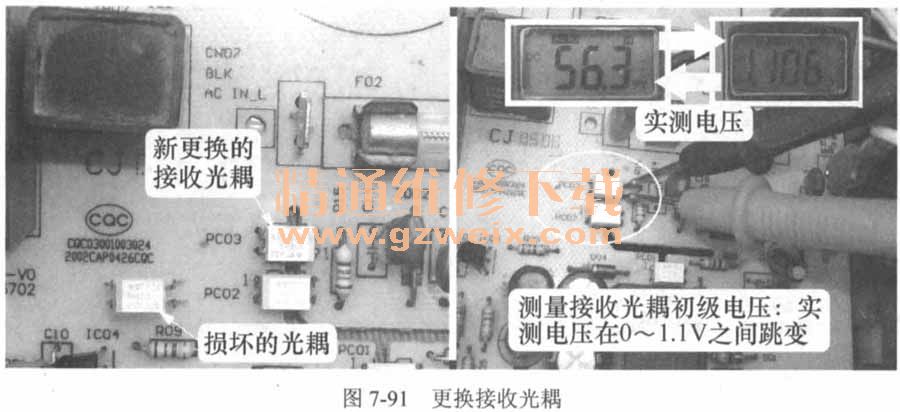

    维修措施:更换室外机主板上的接收光耦PC03,如图7-91所示,上电开机后室内机主板向室外机供电,压缩机和室外风机开始运行,空调器开始制冷,使用万用表直流电压挡再次测量接收光耦初级电压为0~1.1V之间跳变电压。
更换接收光耦

    4.经验总结
    ①本例室外机接收光耦初级侧发光二极管开路损坏,使得室内机传送的通信信号不能传送至室外机CPU,室外机CPU因接收不到通信信号,不向室内机发送通信信号,同时报故障代码为“通信故障”,室内机CPU由于接收不到室外机CPU的通信信号,也报故障代码为“通信故障”。因此在检修室内机和室外机均报故障代码为“通信故障”时,应检查室内机发送电路和室外机接收电路。

    ②室外机接收光耦PC03开路损坏时,室外机CPU接收不到通信信号,其发送引脚23脚为低电平,发送光耦PC02初级侧电压为直流1.1V左右,使得次级侧一直导通,此时测量接线端子中的N与S的通信电压时,相当于直流24V组成的分压电路,上偏置电阻为室内机R15 (3kΩ),下偏置电阻为室外机R16 (4.7kΩ) +R15 (1.8kΩ),根据分压公式下偏置电阻即N与S端电压约为直流16V,由于室外机发送光耦一直导通,因此最高工作电压为分压电阻得出的电压即直流16V。

    5.知识链接:光耦

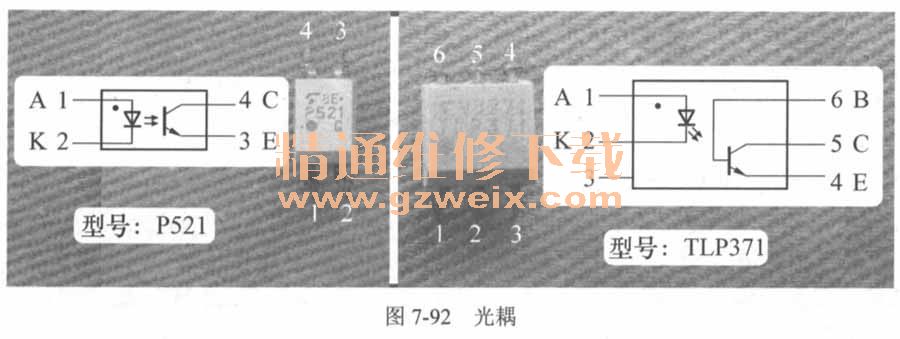

    实物外观见图7-92,在电路中英文符号为IC(代表为集成电路),是以光为媒介传递信号的光电器件,具有抗干扰性强和单向信号传输等特点,通常用于驱动模块、通信电路中室内机和室外机的信号传递,或开关电源的稳压电路。
光耦

    光耦为白色或黑色的方形元器件,4个或6个引脚分两侧排列,带有圆点的一侧为初级,另一侧为次级;初级侧为发光元器件即发光二极管,且圆点所对应的引脚为发光二极管的正极,次级是光电接收元器件即光电三极管。
    ④脚光耦初级侧的①脚为发光二极管正极(A),②脚为负极(K);次级侧④脚为光电三极管集电极(C),③脚为发射极(E); 6脚光耦只是次级侧多了一个⑥脚,即光电三极管的基极(B),初级侧③脚为空脚。
