看图学习维修空调器电路板(下)
来源:本站整理  作者:佚名  2013-08-03 09:27:20

九、室外风机线圈短路,开机烧保险管
故障说明:海信KFR-25GW空调器,将导风板扳到中间位置,上电后不能自动闭合,按压遥控器按键不能开机,测量电源插座电压正常,使用万用表电阻挡测量电源插头L、N阻值为无穷大。

    1.更换保险管
    如图5-80所示,取出室内机主板后,首先看到保险管管壁发黑,内部熔丝已断开,说明保险管已开路损坏,更换相同型号(参数为250V、3.15A)的保险管上电试机,导风板运行并自动关闭,说明主板5V和12V电压正常。
查看和更换保险管

2.开机保险管再次熔断
如图5-81所示,将遥控器调到“制冷”模式,按压“开关”按键开机,室内风机开始运行,听到继电器吸合的声音后,随即空调器自动断电,表现为整机无反应,查看保险管已经再次熔断。
开机烧保险管

    3.断开室外风机引线
    上电后主板工作时保险管正常,接收到遥控信号后室内风机工作时保险管也正常,继电器吸合后保险管才断开保护,说明继电器所连接的负载发生过流故障,制冷开机只有压缩机和室外风机工作,而压缩机供电不经过保险管,初步判断室外风机线圈发生短路故障。

   如图5-82所示,在室内机接线端子上断开室外风机供电引线,更换保险管试机,刚开始制冷正常,但由于冷凝器温度逐渐升高制冷效果也在下降,此时已经可以说明室外风机发生短路故障。
断开室外风机引线

    4.测量室外风机线圈阻值

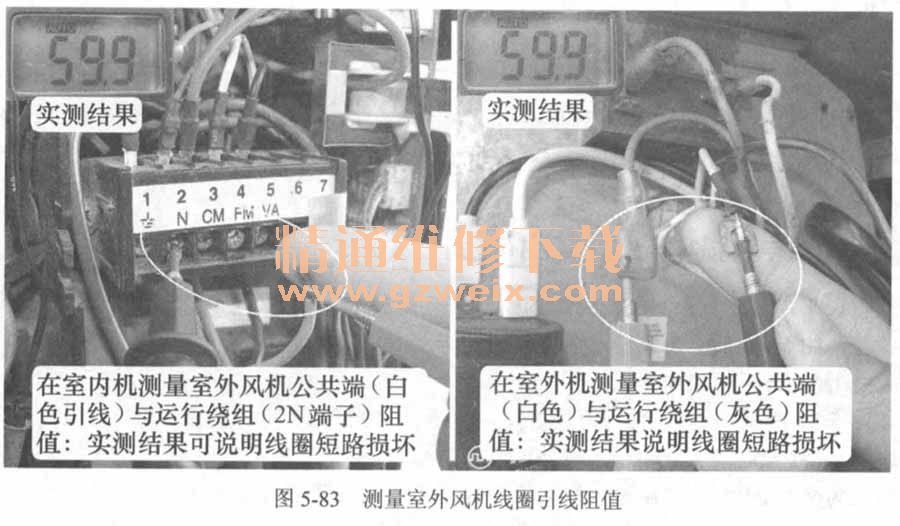

    如图5-83所示,断开空调器电源,使用万用表电阻挡在室内机接线端子上测量室外风机公共端与运行绕组的阻值(黑表接2N端子,相当于接运行绕组;红表笔接室外风机供电引线,相当于接公共端),1P空调器室外风机公共端与运行绕组的阻值约为200Ω,而实测结果为60Ω;在室外机直接测量室外风机运行绕组(灰色)和公共端(白色)的阻值也为60Ω,可以排除室内外机连接线短路引起的阻值变小,判断室外风机线圈短路损坏。
测量室外风机线圈引线阻值

    5.将室外风机引线接入接线端子
    如图5-84所示,为准确判断室外风机线圈短路损坏,再次上电开机(此时室外风机引线未接入电路),待室内风机和压缩机都开始运行后,将室外风机引线接入电路,空调器马上停止工作,检查保险管又熔断,从而确定室外风机线圈短路损坏。
接入室外风机引线后保险管又烧坏

维修措施:更换室外风机。

    6.根据保险管熔断时间判断故障部位
    经过保险管的主要负载有变压器、室内风机、室外风机、四通阀线圈等,空调器发生保险管熔断故障时,可根据熔断时间判断故障部位。
    ①如果空调器插头插入电源就立即熔断,重点检查变压器、压敏电阻。
    ②如果上电正常,开机后室内风机开始运行时保险管立即熔断,则重点检查室内风机线圈阻值。
    ③如果上电正常,室内风机运行时也正常,但继电器吸合后保险管立即熔断,则重点检查室外风机线圈阻值。
    ④四通阀线圈在实际检修中损坏后烧保险管的故障实例较少,另外空调器的室内外机连接线绝缘下降(即漏电)也会导致保险管熔断(损坏比例较小,一般表现为空气开关跳闸)。

    十、风机电容损坏,室外风机不运行
    故障说明:三菱重工SRK388HENF挂式空调器,制冷开机后刚开始制冷正常,但效果逐渐变差,约5min后不再制冷,到室外机检查冷凝器温度很高,但室外风机不运行。

    1.测量室外风机供电电压

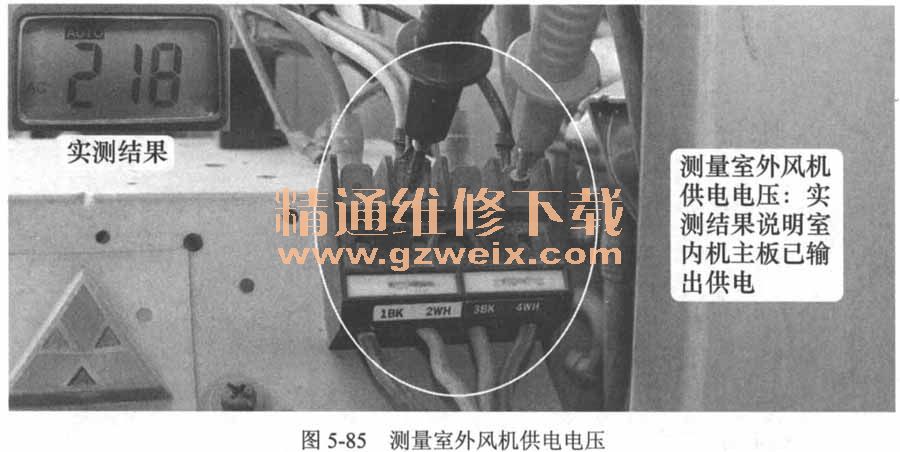

    如图5-85所示,开机后使用万用表交流电压挡,黑表笔接室外机接线端子上2号端子(电源零线N),红表笔接4号端子(室外风机供电),测量室外风机电压,正常值为交流220V,实测电压为交流218V,说明室内机主板已输出供电,故障点在室外机。
测量室外风机供电电压

    2.测量室外风机线圈阻值
    如图5-86所示,断开空调器电源,使用万用表电阻挡,两表笔分别接运行绕组(R,白色引线,位于室外机接线端子的2号端子)和公共端(C,黑色引线,位于4号端子),实测阻值为382Ω;两表笔分别接公共端和启动绕组(S,橙色引线,位于风机电容),实测阻值为434Ω;两表笔分别接运行绕组和启动绕组,实测阻值为819Ω;根据阻值结果RRS (819Ω) ≈RCR (382Ω)+Rcs (434Ω),判断室外风机线圈阻值正常。
测量室外风机线圈阻值

    3.拨动风机扇叶
    线圈阻值及供电电压均正常而风机不运行,故障原因有可能为电机内部轴承卡死或启动电容无容量损坏,用手拨动扇叶顺畅,排除轴承卡死故障。
将空调器通上电源并开机,如图5-87所示,用手顺时针拨动风机扇叶,室外风机便顺时针运行;用手逆时针拨动风机扇叶,室外风机便逆时针运行。用手拨动扇叶便能运行,说明电机没有启动力矩,初步判断启动电容损坏。
拨动风机风扇

    4.检查风机电容
    如图5-88所示,取下风机电容,将电容的两个端子接上引线,并通上电源约3s,然后短接引线的两个端子,正常时应能听到响声,而实际短接时无响声,确定启动电容无容量损坏。
使用充电法测试电容

    维修措施:更换室外风机电容,如图5-89所示,更换后上电开机,室外风机运行,空调器制冷恢复正常,故障排除。
更换启动电容后室外风机运行

    总结:室外风机的启动电容无容量,导致室外风机不能运行,空调器开机后刚开始时由于冷凝器为常温所以制冷正常,因无室外风机散热冷凝器温度逐渐升高,最终(约5min)使压缩机过载保护停机。室外机启动电容另一个常见故障为容量减小,使室外风机的转速变慢,冷凝器散热效果变差,最终表现为制冷效果差。

    经验:使用万用表电阻挡测量室外风机线圈阻值时,要防止室外起风等原因带动风机扇叶转动,因为此时电相寄产生感应电压,干扰万用表测量数据;如风机扇叶转速快,万用表显示阻值在0Ω和无穷大之间变化,如风机扇叶转速漫,则万用表显示阻值一直变化(结果有时比正常值大,有时比正常值小)。此处以测量室外风机公共端与运行绕组的阻值为例说明,如图5-90所示。
扇叶转动对测量阻值的影响

十一、四通阀线圈开路,空调器不制热
    故障说明:海信KFR-25GW空调器,制热开机后室外机运行,室内机一直不吹风。
    1.测量系统制热压力
    如图5-91所示,将遥控器模式调整为“制热”,设定温度为最高温度30℃,遥控开机后室外机运行,但室内机一直不吹风,检查室内机蒸发器结霜,室外机二通阀处也结霜,三通阀冰凉,测量系统压力为0.2MPa,说明系统工作在制冷状态。由于空调器的制冷或制热工作状态由四通阀转换,因此应测量四通阀线圈工作电压是否正常。
制热开机<a target=蒸发器结霜" src="/article/UploadPic/2013-8/2013831074479258.jpg" border="0" onload="return imgresize(this);" style="cursor:pointer;" onclick="javascript:window.open(this.src);"/>

    2.测量四通阀线圈供电电压和阻值
    如图5-92所示,使用万用表交流电压挡,黑表笔接室外机接线端子2N(电压零线),红表笔接5VA(四通阀线圈),测量电压,正常值为交流220V,实测电压为交流218V,说明室内机主板己输出供电;断开空调器电源,使用万用表电阻挡,两支表笔分别接2N和5 VA端子,测量四通阀线圈阻值,正常值为1.3kΩ左右,实测结果为无穷大,判断四通阀线圈开路损坏。
测量四通阀线圈供电电压及阻值

说明:四通阀线圈引线只有2根,通常为蓝色。

    维修措施:更换四通阀线圈,如图5-93所示,更换后遥控器开机,系统压力逐渐上升,同时蒸发器温度也逐渐上升,防冷风过后,室内风机吹出较热的风,一段时间以后,系统压力稳定在约2.1MPa,制热恢复正常,故障排除。
更换四通阀线圈

    3.经验总结
    ①四通阀线圈开路,内部阀芯不能转换,因而制热模式开机后室内机蒸发器结霜,室内风机由于防冷风功能一直处于停止状态。
    ②本例四通阀线圈为开路损坏,还有一种常见故障为未上电时测量线圈阻值正常,制热开机系统工作在制热状态,但工作50s左右线圈阻值变为无穷大,系统又转换至制冷状态,断开空调器电源,四通阀线圈在10min后又恢复至正常阻值,但是上电开机30s后阻值又变为无穷大。

十二、交流接触器线圈开路。压缩机不工作
    故障说明:美的KFR-71LW/SDY S3柜式空调器,如图5-94所示,开机后显示屏显示正常,但空调器不制冷,到室外机检查,室外风机运行但压缩机不运行。图5-95所示为压缩机、交流接触器驱动电路原理图。
室外风机运行但压缩机不运行
压缩机交流接触器驱动电路原理图
    1.查看交流接触器
    如图5-96所示,压缩机供电由交流接触器提供,首先查看室外机电控盒内的交流接触器,发现未吸合,使用螺丝刀顶住按钮使触点闭合,压缩机开始运行,手摸压缩机吸气管变凉、排气管变热,说明空调器不制冷故障是交流接触器未吸合引起的。

    2.测量交流接触器电压和阻值
    如图5-97所示,使用万用表交流电压挡,测量交流接触器线圈电压为交流220V,说明室内机主板已输出压缩机运行的控制电压;断开空调器电源,使用万用表电阻挡,测量交流接触器线圈的接线端子阻值为无穷大,初步判断开路损坏。
测量交流接触器电压及线圈阻值

    说明:实物图在测量线圈阻值时,为使图片清晰,取下了交流接触器的输入侧引线,实际测量时不用取下引线。

   3.取下测量交流接触器线圈阻值
    如图5-98所示,取下交流接触器,使用万用表电阻挡测量线圈的接线端子,阻值仍为无穷大,而正常阻值约500Ω,从而确定故障为交流接触器线圈开路损坏。

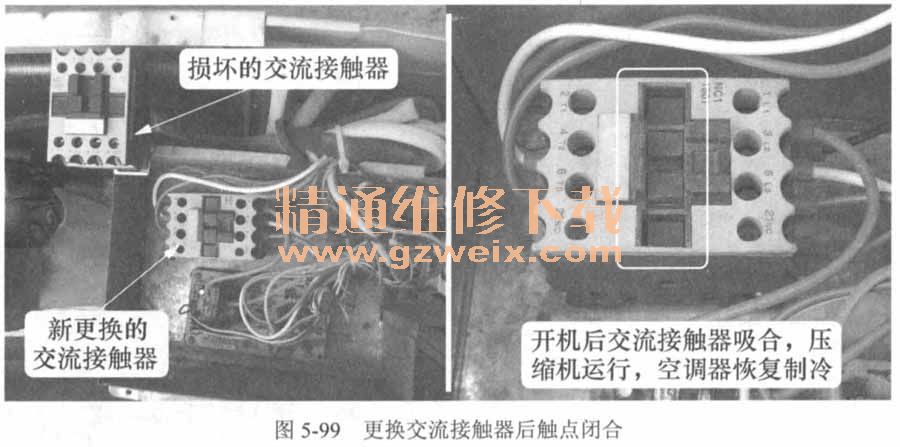

    维修措施:更换交流接触器,如图5-99所示,开机后交流接触器吸合,压缩机得电运行,空调器恢复制冷。

    说明:交流接触器的线圈供电电压有交流380V和交流220V两种,更换时应选用相同型号,否则容易再次损坏线圈,使之开路损坏。
