3．恒流控制电路
    Q605、Q606、Q608 -Q613及外围元件组成的8路镜像恒流电路，对四组灯条实行恒流控制。这里以Q605、Q606支路为例进行介绍。

    当DIM信号为高电平时，U601的12脚输出高电平，经R613加到Q604的b极。12 . 3Vin电压经Q604的c、e极及R614、R615、R618、R619后，加到Q605和Q606的b极，Q605、Q606导通。其中，Q605 e极流出的电流经R701～R705到地，Q605的e极产生电流取样信号VADJ，送入U601的13脚。当流过CON304⑥脚的电流变大（即流过该组灯条的电流增大）时，VADJ电压上升，即U601的13脚（内部比较器反相端）电平上升，比较器输出电压降低，Q605 b极的电流减小，Q605的导通程度变浅，则流过灯条的电流减小，以保持灯条电流的恒定。

    4.调光电路
    本电源使用的是PWM调光，即利用人眼的视觉特点，通过调节单位时间内LED亮灭时间的比例，来达到调整LED亮度的目的。主板送来的调光控制信号经插座CON202的①脚输入，经R608限流后送入U601的②脚。C613、C604是干扰滤除电容。
    当DIM信号为高电平时，U601内部电路根据④脚输入的电流检测信号控制升压激励电路，使VLED＋电压满足最大压降LED灯串的驱动电流，LED灯条正常发光。当DIM信号为低电平时，U601停止驱动脉冲输出，升压电路不工作，LED灯串不发光。由于DIM信号的频率是在100Hz～800Hz之间，远高于人眼的视觉暂停的50Hz上限，所以人眼看不见LED闪烁，只会看见LED亮度发生变化。改变DIM信号脉冲的占空比，就改变了单位时间内LED灯的点亮时间，从而实现了背光亮度的控制。
    5．保护电路
     （1）过热保护（OTP）
      当U601内部温度达到140℃时，OTP电路动作，升压电路停止工作。
     （2）过压保护
      VLED＋电压通过R645 、R646、R650和R647分压，送入U601的⑥脚（内部OVP比较器和开环检侧比较器正端）。当U601的⑥脚电压超过2.5V时，过压保护电路动作，LED驱动电路进入保护状态。
    当稳压环路开路造成U601的⑥脚电压低于0.3V时，开环检测器动作，LED驱动电路进入保护状态。
   （3   ）LEDM LED灯条局部短路（压差）保护

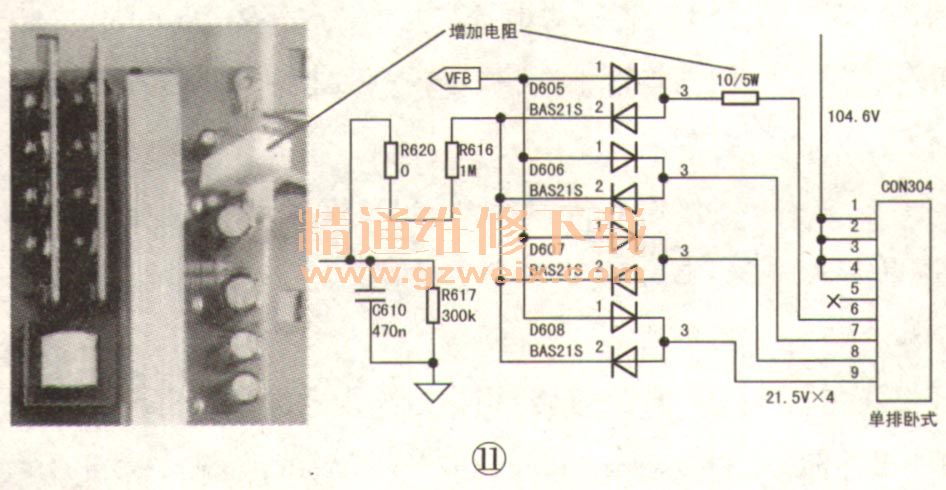

    当LED背光中一组灯串开路时，对应灯串无电流流过，D605 -D608中对应二极管导通，U601的④脚电压被拉低，导致升压电路输出的VLED＋电压升高。剩下的三路灯条要保持电流恒定，就会使CON304的⑥～⑨脚电压差异较大。D605～D608的②、③脚组成检测比较电路，所得高电平信号经R616、R620和R617分压后送入U601的14脚。当14脚的电压达到1V时，压差保护电路动作，LED驱动电路进入保护工作状态。
    当LED灯条局部短路后，通过恒流电路调节，对应灯条负端电压就会升高。通过D605～D608的②、③脚组成的与门电路检测后，送入U601的14脚电位升高。当14脚的电平达到1V时，压差保护电路动作，LED驱动电路进入保护状态。
   （4）过流保护电路
    当升压电路负载过重时，流过升压管Q601的电流会增大，R648、R649的压降增大，即U601的⑧脚电压升高。当⑧脚电压达到0.3V时，OCP比较器动作，LED驱动电路进入保护状态。
