话说智能电视软件系统(下)
来源:家电维修  作者:佚名  2018-06-21 08:52:06

    虽然智能电视主板的芯片方案不同,具体功能和运行速度也不尽相同,但在开机时均会发出以下控制指令,这是实修时判断系统是否启动的关键测试点:
    1.开机指令
    该指令在主板上标识通常为power on、PWON、STB、standby等。对绝大多数液晶彩电而言,当该指令为高电平时,开机;若为低电平,待机。等离子彩电则正好相反。在实际维修中,开机指令是判断控制系统是否正常工作的重要测试点。
    2.上屏指令
    该指令在主板上的标识通常为panel on。此指令只有在开机自检正常后才会发出,其作用是控制逻辑板供电的通断。
    在检修背光亮、无图像故障(俗称灰屏故障)时,首先就要测量逻辑板的上屏电压是否正常,测试点一般在上屏线插口处。
    3.背光开启指令
    该指令在主板上的标识通常为BL –ON、ON/OFF等,一般高电平开启背光,低电平关闭背光。此指令通常延迟于上屏指令,因为液晶屏在开/关机时有一个复位时间(也叫清屏时间),如果这时候启动背光,则屏上会出现不规则的图像。
    4.亮度调节指令
    该指令在主板上的标识通常为DIM、ADJ等。在智能电视中,该指令多为脉冲信号。如果背光亮一下就熄,则需检查此指令是否正常。

    六、开机打印信息的识读方法

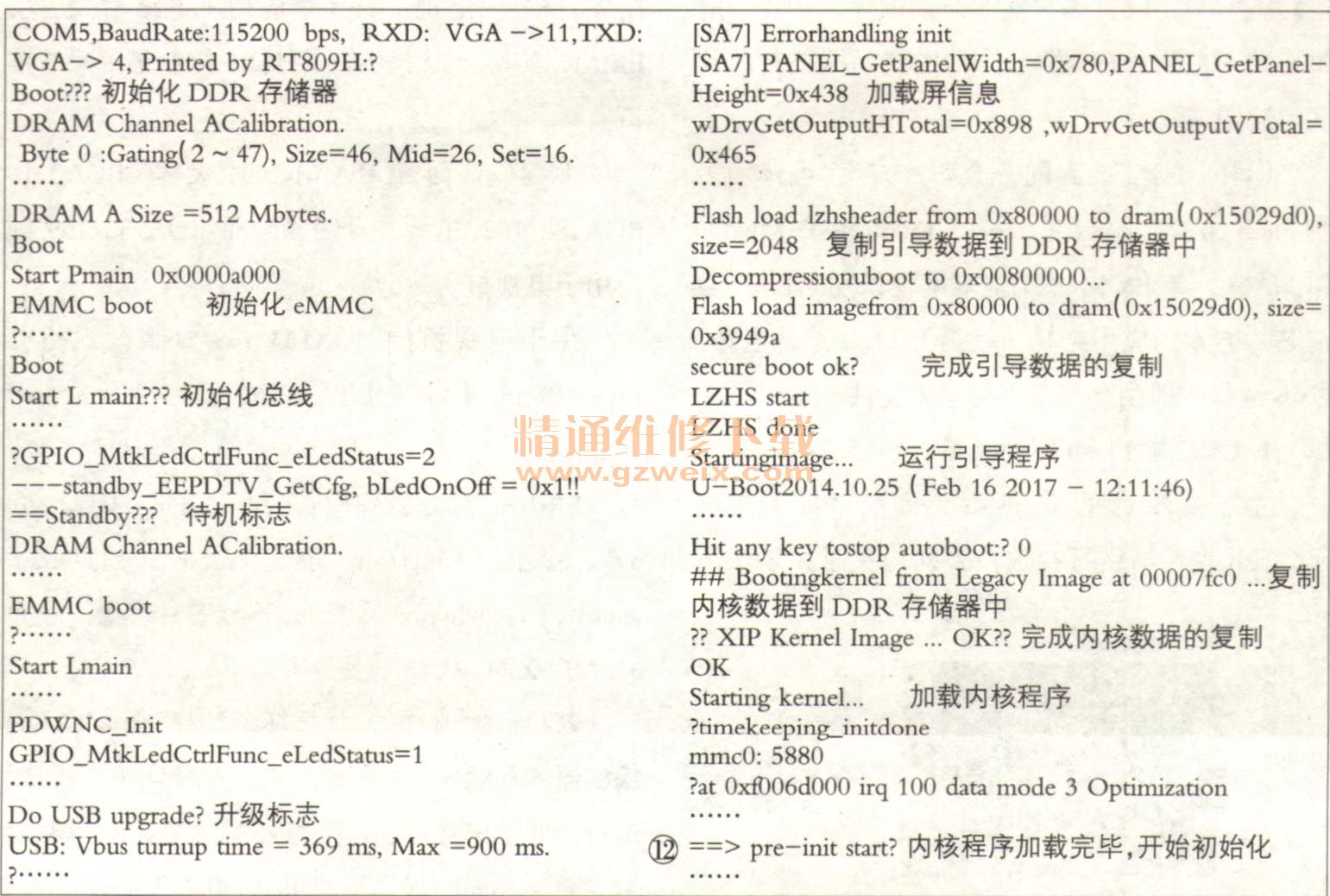

    开机打印信息主要显示引导程序运行流程的状态和进度。虽然引导程序的具体运行流程(即主要节点的顺序)与主芯片方案有关,并且打印信息的具体内容也各不相同,但主要节点的提示信息大同小异。图11是MTK芯片方案的引导运行流程,图12是一台主芯片为MT5505的智能电视的部分开机打印信息,供参考。



    当打印信息显示“Starting kernel”字符时,表明引导程序任务完成,系统已将控制权交给内核程序。换句话说,该字符既是启动内核程序的标志,也是引导程序正常的一个标志。如果打印信息止于“Starting kernel”字符之后,则不用升级引导程序,可先升级主程序试试。
    在检修不开机、开机后一直显示开机画面(俗称卡LOGO)、显示开机画面后黑屏或死机等故障时,可先查看故障机的开机打印信息,看打印信息止于哪一个阶段、哪一个节点,最后根据主板电路架构分析故障原因。若DDR存储器初始化失败,就先检查 DDR,存储器电路(先检查供电、基准电压及通讯电路,然后检查主芯片相关电路);若eMMC初始化失败,就检查eMMC电路;若总线初始化失败,就检查总线外挂电路。
    另外,如果智能电视软件升级失败,则先查看打印信息中是否出现升级标志字符,如没有出现,则按上述方法查找打印信息中止的原因;如出现了升级标志字符,则先检查升级文件的名称、类型是否正确,然后更换U盘试试。
