1.供电与基准电压
    DDR的供电电压见表1。除供电外，DDR正常工作还需要基准电压（VREF），其原因如下：在数字电路中，数据交换是以0、1方式进行传输，当电压值高于供电值的一半就被认为是“1”，低于供电值的一半就被认为是“0”，这个供电值的一半即为基准电压，所以DDR1-DDR3的基准电压分别为1.25V、0.9V和0.75V。
    值得注意的是，DDR对供电电压与基准电压的要求非常高，不仅要求其电压值准确，并且要求其纹波非常小。否则，易出现图像上有干扰、开机困难、自动关机或死机等故障。

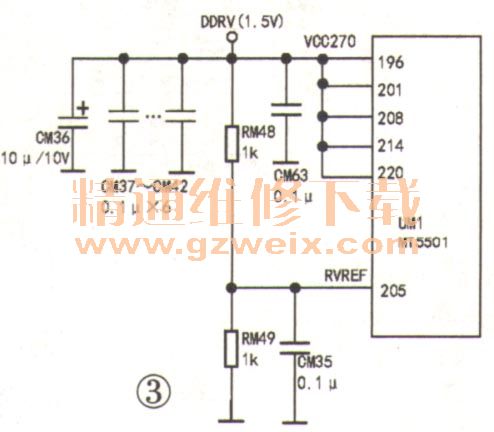

    在平板彩电主板电路中，通常由一个DC-DC电路或低压差稳压电路（LDO）产生DDR供电电压（DDRV），该电压不仅供给主芯片内部的DDR，还分别供给主芯片外挂的每一片DDR。DDR的基准电压均由DDR供电分压得到，其值为DDR供电的一半。例如：主芯片MT5501设有5个供电端和一个基准电压端，如图3所示；外接的每片DDR均有多个供电端和两个基准电压端，如图4所示。



    提示：DDR的供电和基准电压是实修的关键测试电压。若这两个电压发生变化，则通讯数据就可能被错误地识别，从而造成主芯片和DDR无法正常工作。
    2.控制线、地址线与数据线

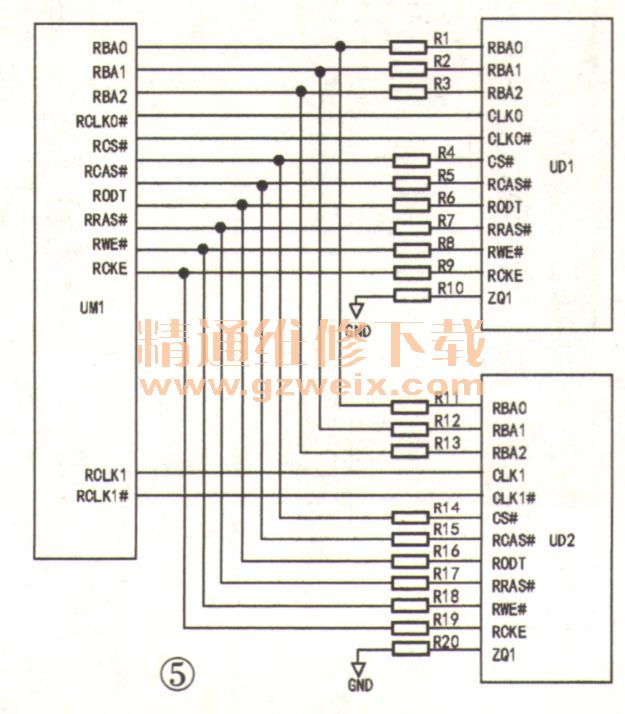

    在平板彩电中，主芯片通过地址线、数据线、控制线和DDR建立双向通讯，进行数据的读／写。控制线中传输的是写使能、片选、差分时钟、行列地址选通（又称“块控制”）等承担控制功能的信号，如图5所示，RWE＃是写使能控制信号，CS#是片选控制信号，CLKO、CLKO＃是差分时钟信号，RRAS#、RCAS＃是行、列地址选通信号。

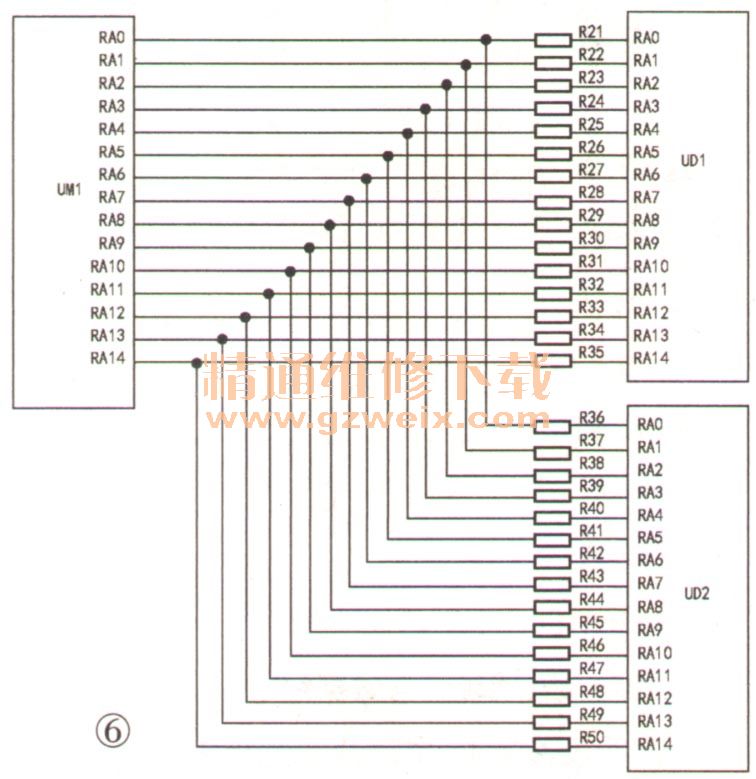

    地址线中传输的是地址信号。在控制信号的作用下，系统根据地址信号对交换的数据进行准确寻址，从而确保数据传递的准确性。在主板图纸上，地址线号一般以RA或MA开头，如图6所示，RA0～RA 14就是DDR的15条地址线。

    主芯片与DDR的数据端通常直接相连，对交换的数字信号进行传输。数据线一般以RDQ或MDQ开头，如图7所示，RDQ0～RDQ31就是DDR的32条数据线。

    需说明的是，在实际检修DDR电路时，除了能在图纸上识读DDR的引脚功能外，还需识读DDR引脚的外围线路走向标注，这样才能快速地找到DDR引脚的外接元件，尤其是与主芯片相连的引脚。识图时，需从DDR外围线路走向标注中找出关键字母，从而判断出该条线路的功能与去向。例如：在创维50E760A型液晶彩电（8SO6机芯）中，主板上共有4片容量为2GB的DDR3（位号为U300-U303，型号均为H5TQ2G63BFR -H9C），用于装载与运行主程序及信号数字处理过程中的中间数据。其中，U300的外围线路走向标注如图8所示，具体意义见表2。




    提示：在新型平板彩电中，通常安装有型号相同的两片或多片DDR。由于这些DDR的具体用途不完全相同，则外围电路有所差异。在主板图纸中，为了表明DDR引脚的对应连接点，故在引脚外加有外围线路走向标注。
