平板彩电DDR电路的特点与检修(上)
来源:家电维修  作者:佚名  2018-02-09 09:05:30



    DDR是双倍速率同步动态随机存储器的简称。该元件是平板彩电主板上非常重要的元件之一,其作用是存储主芯片运行中产生的中间数据。由于DDR线路密集、控制复杂、数据传输速度快,所以故障率相对较高,并且难以检测判断,尤其是在智能电视中。为便于检修这部分电路,下面从实际检修角度出发,对DDR电路特点与检修方法进行介绍,供参考。

    一、DDR2类型简介

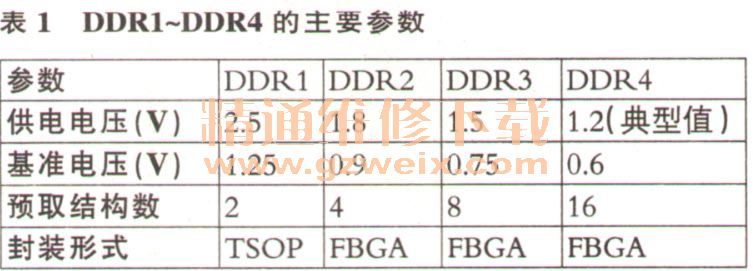

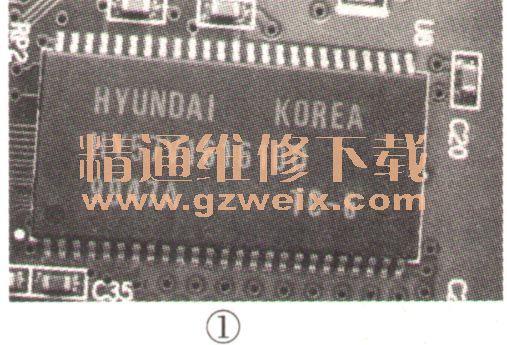

   目前,DDR芯片技术已发展到了第四代,即DDR4。这四代DDR(DDR1~DDR4)的供电、基准电压等主要参数均不相同,具体值见表1。就平板彩电而言,普通电视多用DDR1或DDR2,而智能彩电已全部采用DDR3。从外形看,DDR1采用TSOP封装(薄型小尺寸封装,引脚从芯片边缘伸出,采用表面安装技术直接附着在PCB板的表面),如图1所示;DDR~DDR4采用FBGA封装(采用底部有焊球的面阵结构方式,即细间3巨球栅引脚 阵列分布,且封装所需的安装面积与芯片面积接近),如图2所示。





    与DDR2相比,DDR3的性能大大提高,其工作电压为1.5V,功耗进一步降低;能够在400MHz~800MHz的时钟频率下运行,且采用了8n(n表示I/O接口的大小,通常为4、8或16,即每个内存访问周期传输8个数据字)预取结构,为数据传输提供了更高带宽,每只管脚的数据传输速率为800Mbps~1600Mbps。
    与DDR3相比,DDR4的工作电压降为1.2V(移动版DDR4的工作电压更低),内存时钟频率范围提高到667MHz -1.6GHz,存储密度高达16GB(DDR3仅为8GB),理论上的数据交换速度是DDR3的两倍。虽然DDR4具有高速、高效的优点,但普及率较低,目前主要用于部分电脑主板中。
    提示:1.DDR不同于24、25系列等EEP-ROM存储器,DDR3是易失性存储器,断电时数据立即丢失。由于DDR主要用于数据运算,故常称作“运行内存”(简称“运存”)。 EEPROM存储器是非易失性存储器,不论在通电状态还是在断电状态下,数据都可以存储。因此,EEPROM主要用于存储用户数据或程序数据。
    2.DDR3具有读取数据快、工作电压低、功耗小、稳定性高等优点,现广泛用于电脑、通讯设备、工业控制及智能家电产品中,是目前的主流内存。
