海尔115G5821-P03-000-002H型电源二合一板原理分析与故障维修（上）

来源：家电维修作者：佚名 2017-09-06 08:33:43

715G5827-P03-000-002H型电源二合一板中的开关电源采用SSC2S110 （IC901）、LED背光振荡驱动电路采用PF7903BS（IC8501）。采用此方案的电源板有715G5827-P01-000-002H、715G5827-P02一000-002S等，应用于海尔LE32B7000、LED32A30、LE32A301、 LE32G3100、 LE32G3000和创维32E330F、长虹LED37B 1000C等LED液晶彩电中。

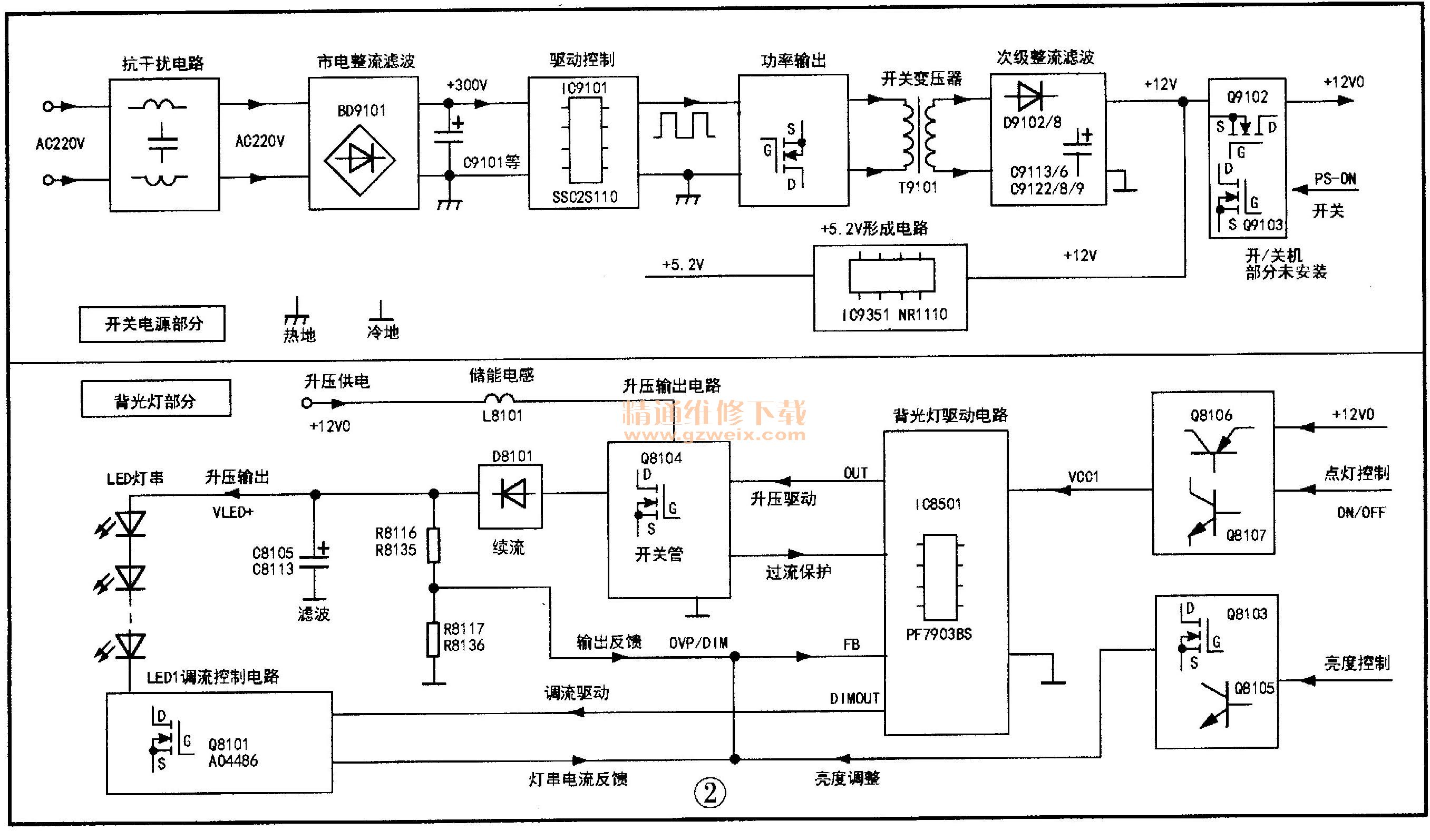

该二合一板实物图解见图1。电路组成见图2。由两部分组成，一是以驱动电路SSC2S110为核心组成的开关电源电路，输出12VO电压和＋5.2V电压为主板和背光灯等负载电路供电；二是由PF7903BS为核心组成的背光灯驱动电路，将12VO电压提升到40V以上，为LED背光灯串供电，同时对灯串电流进行调整。

    一、电源电路工作原理
    1．开关电源电路

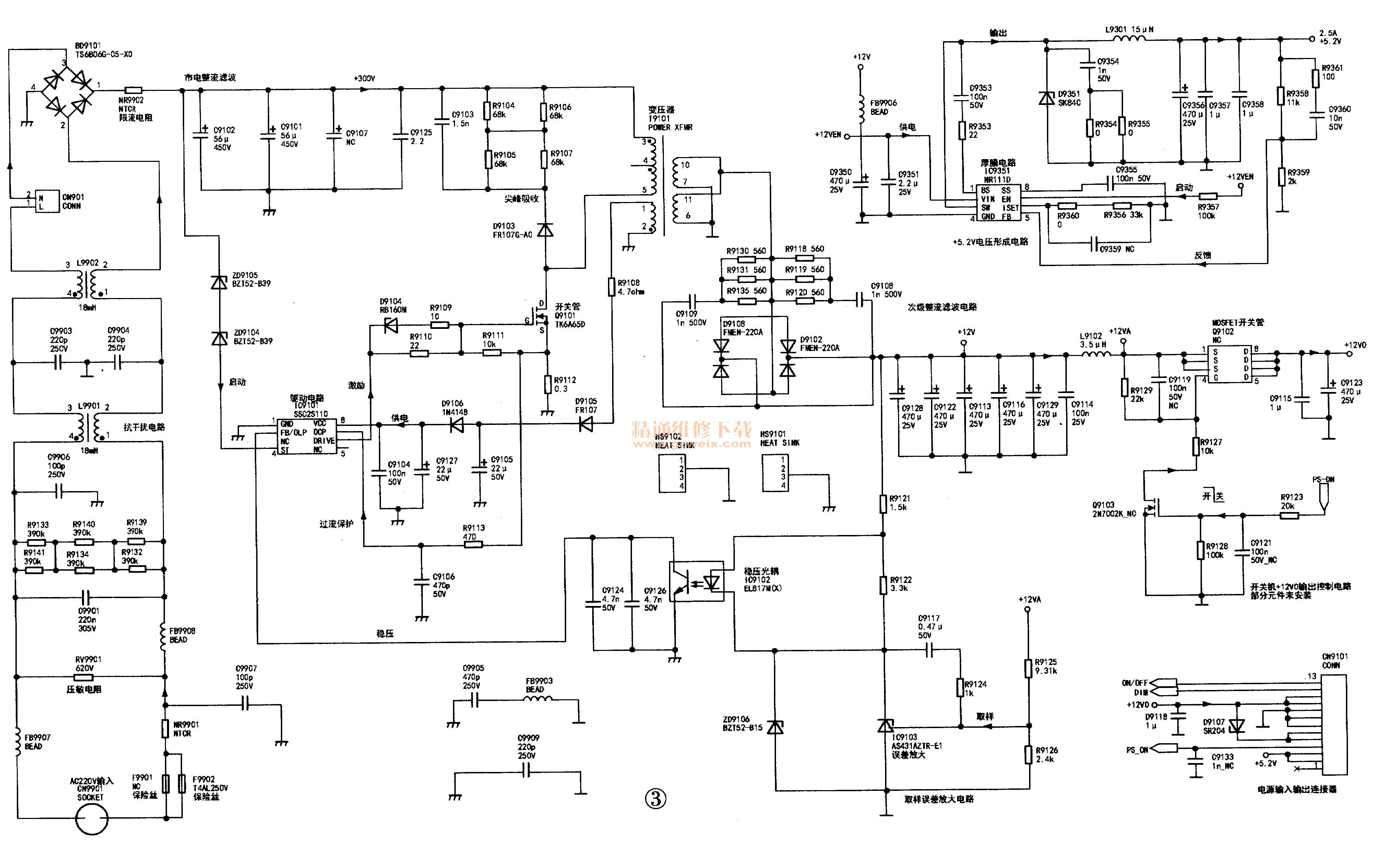

    开关电源电路由振荡驱动电路IC91011 MOS-FET开关管Q9101、开关变压器T9101和稳压电路光祸合器IC9103、误差放大器IC9102为核心组成，如图3所示。输出12VO电压和＋5.2V电压，为主板和背光驱动电路供电。
