1. PFC电路
    三洋32CA828液晶彩电电源＋背光灯板的有源PFC电路如图8-21所示，其中IC901PFC控制器采用FAN6961 SZ，与大功率场效应开关管Q901和变压器储能电感L906，整流滤波电路D902、C920、FB903、C925等外部元器件，组成并联型PFC电路。遥控开机后，PFC输出电压B＋为390V ，待机时PFC电路未启动，输出电压B＋为300V。

   （1）FAN6961 SZ简介

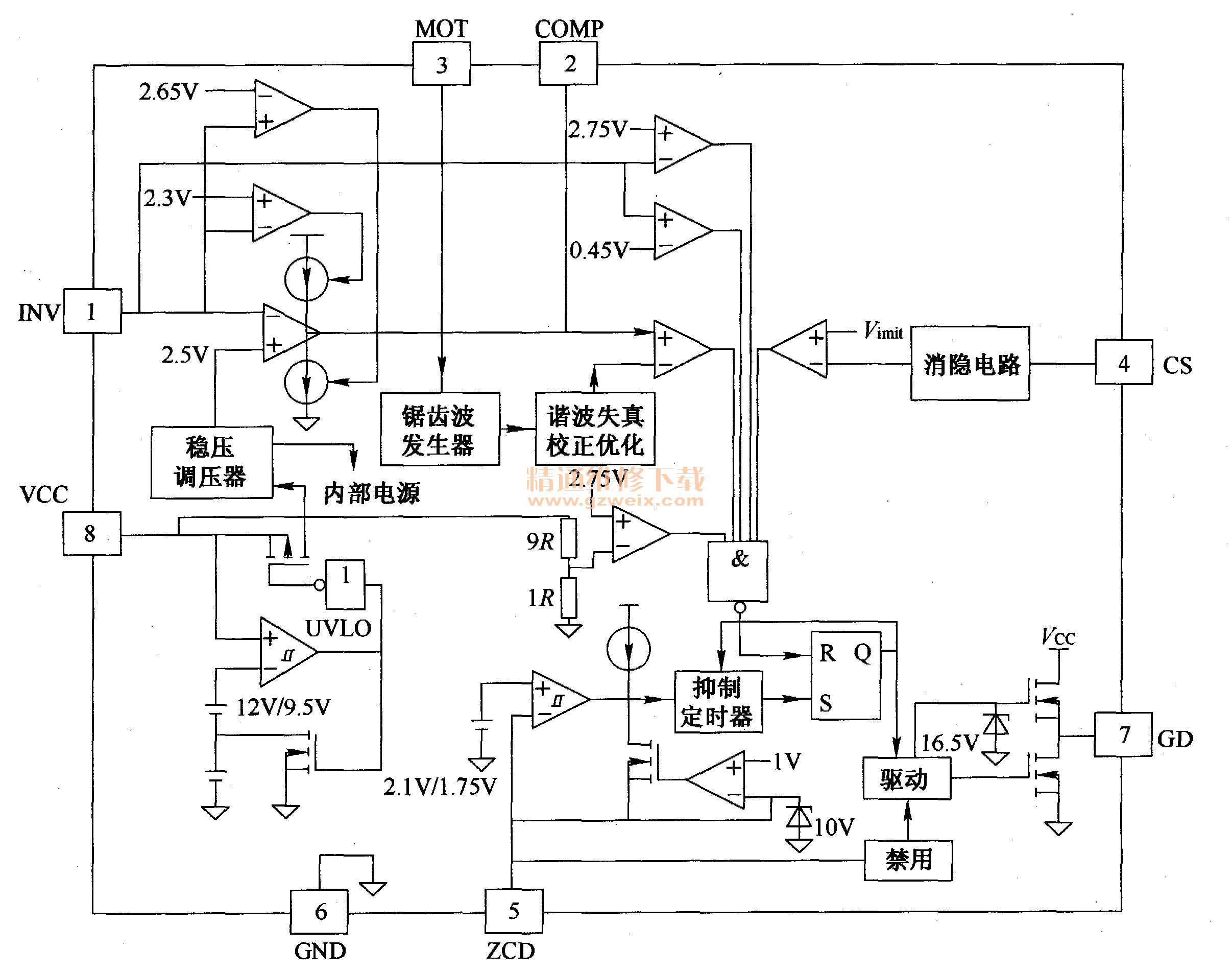

    FAN6961 SZ是一款过渡模式的PFC控制器，旨在控制PFC预稳压器，提供一个受控导通时间以调节输出电压，实现自然DC功率因数校正；启动电流小于20μA，工作电流为6mA以下，电源工作电压可高达25V。内部电路框图如图8-22所示，内含振荡器、过零检测、误差比较、驱动输出等电路。FAN6961 SZ的引脚功能和对地电压见表8-7。



   （2）启动工作过程
    通电后，AC 220V市电电压经熔断器F901输入到由C901、L901、C902、C903、C904、L902组成的两级滤波电路，利用它滤除市电中的高频干扰脉冲，并防止电视机内部产生的脉冲污染市电电网。AC 220V滤除高频干扰信号后，经BD901全桥整流、C910滤波后，输出约100Hz脉动电压，该电压送往PFC电路。一路经D904向PFC滤波电容C920、C925充电，形成300V电压，待机状态为副电源供电；一路经储能电感L906加到开关管Q901的D极。
    用遥控器开机后，开关机控制电路输出VCC电压，加到IC901的8脚时，其内电路启动工作，并由7脚输出PWM脉冲，通过R932、R913、D905加到Q901的G极，使Q90导通。由BD901全桥整流输出的100Hz脉动电压通过L906的一次绕组1//2-5//6、开关管Q901的D-S极、R916到地构成回路。在Q901导通期间，L906储能，并在一次绕组1//2-5//6中产生感应电动势，其极性为左正右负，同时D902截止。
    当Q901截止时，L906的一次绕组1//2-5//6中产生的电动势极性反转，并与全桥整流输出的100Hz脉动电压叠加，经D902整流，C920、FB903、C925滤波，形成390V的提升电压B＋，为主、副电源和背光灯升压输出电路供电。待Q901再次导通时，D902又截止，此时由C920、C925为负载继续供电。

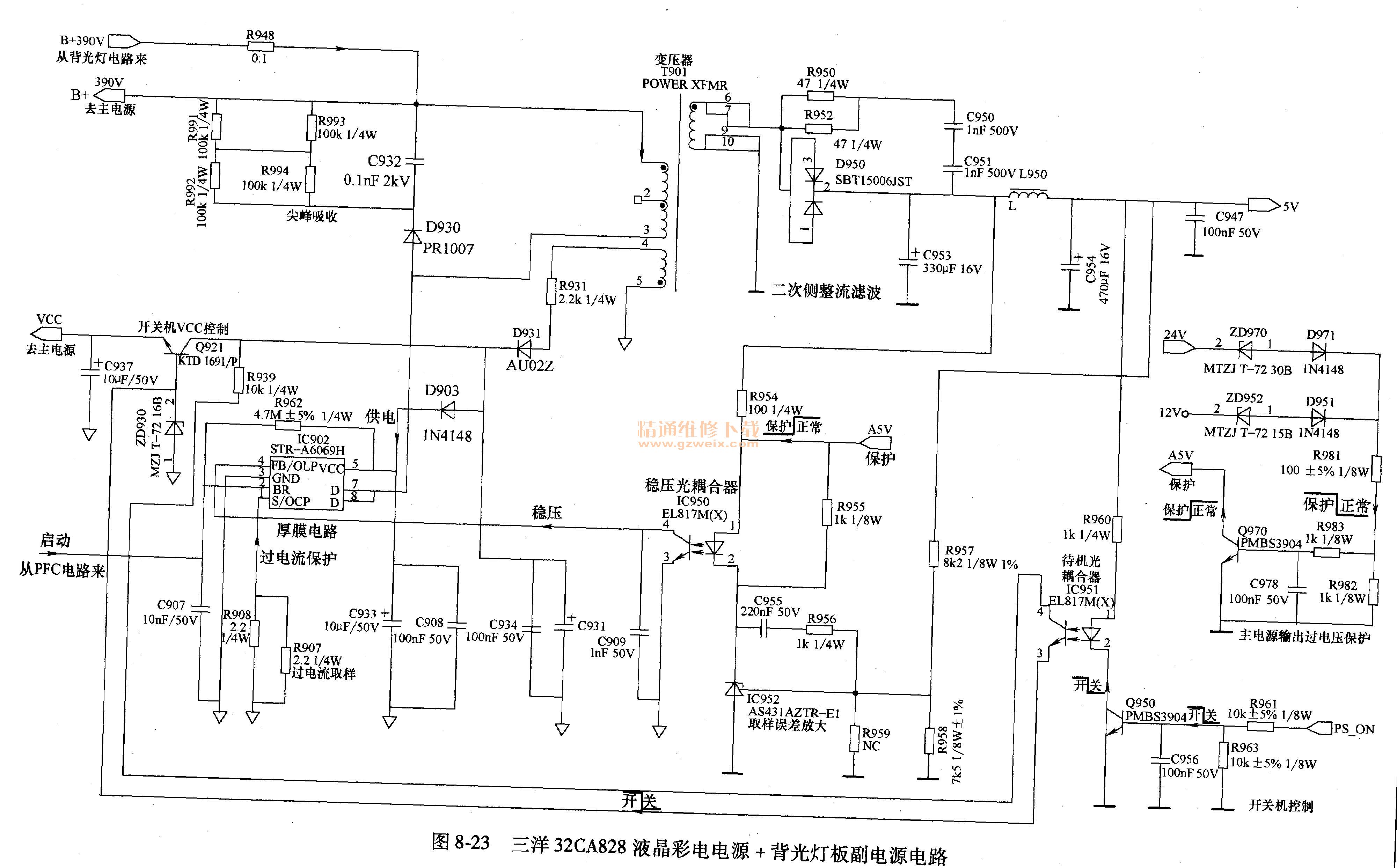

    PFC输出的供电电路：PFC电路输出的B＋390V电压首先送到图8-27所示的背光灯板经R801限流后，输出B＋390V电压，一是图8-27的B＋390V送到图8-23所示的副电源电路，经R948限流后，为副电源供电，并输出B＋电压，为图8-25的主电源供电；二是图8-27的B＋390V送到图8-25为主电源PFC检测电路提供电压；图8-27的B＋390V电压再经电感FB801退耦后，为背光灯升压输出电路供电，同时输出R801电压，送到图8-21的PFC取样分压电路。
