飞利浦32TA2800液晶彩电采用的电源板，型号为715T2190-2、715T2190-3、715T2190-4三种，电路基本相同，集成电路采用UCC28051＋FA5541 N组合方案，有两种：一种只输出24V电压，另一种输出24V、12V电压。这些电源板应用于飞利浦32TA2800/93、26TA2800/93、32PFL7422等液晶彩电中，配合型号为V315 B1-L06等液晶显示屏。
一、电源板原理详解

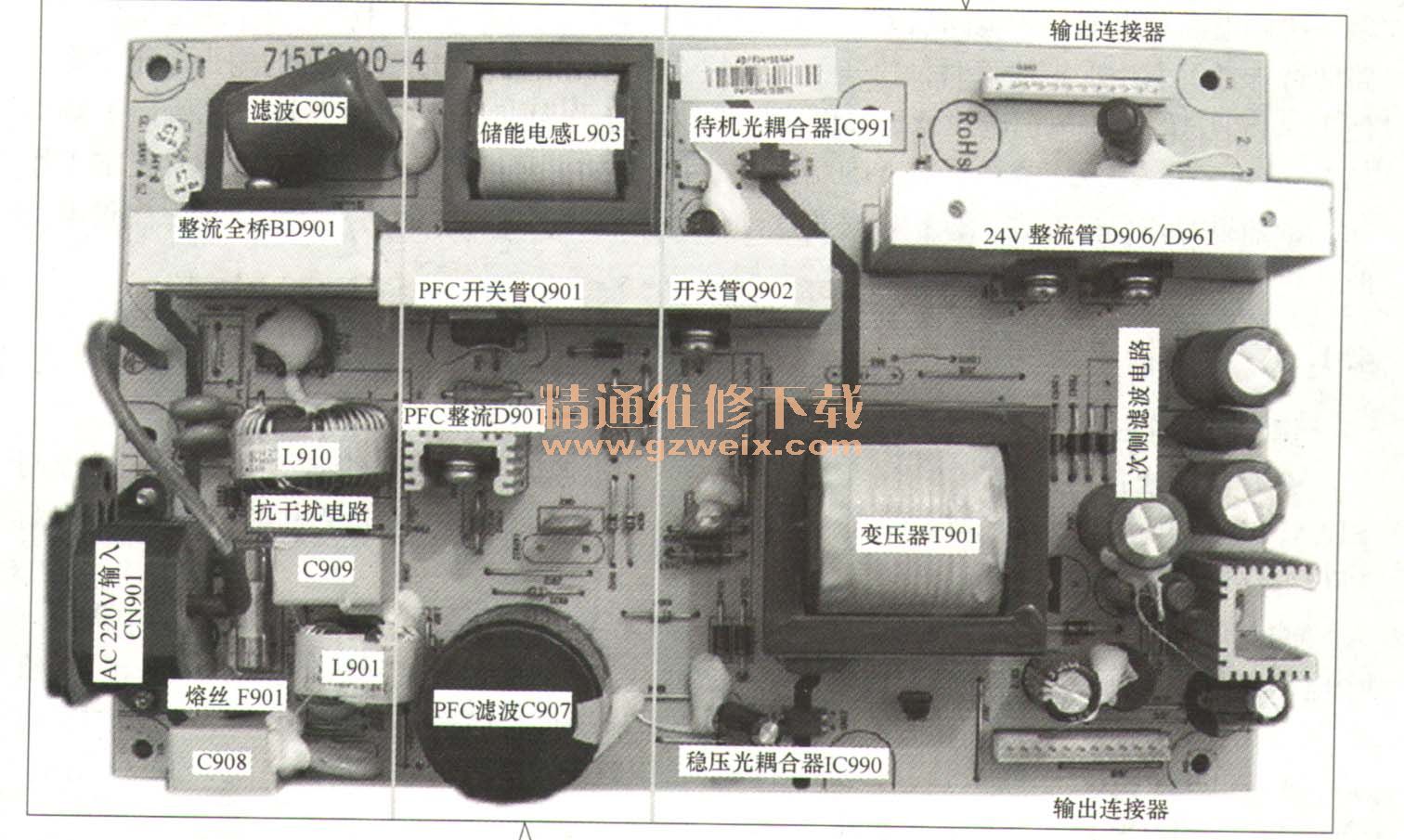

飞利浦32TA2800液晶彩电采用的电源板实物图解如图4-8所示，电源板电路组成框图如图4-9所示。
该电源板由两部分组成：一是以集成电路UCC28051（IC920）为核心组成的PFC电路，将整流滤波后的市电校正后提升到400V为主电源供电；二是以集成电路FA5541 N（IC950）
为核心组成的主电源，产生24V电压，为主板和逆变器板供电。
1. PFC电路

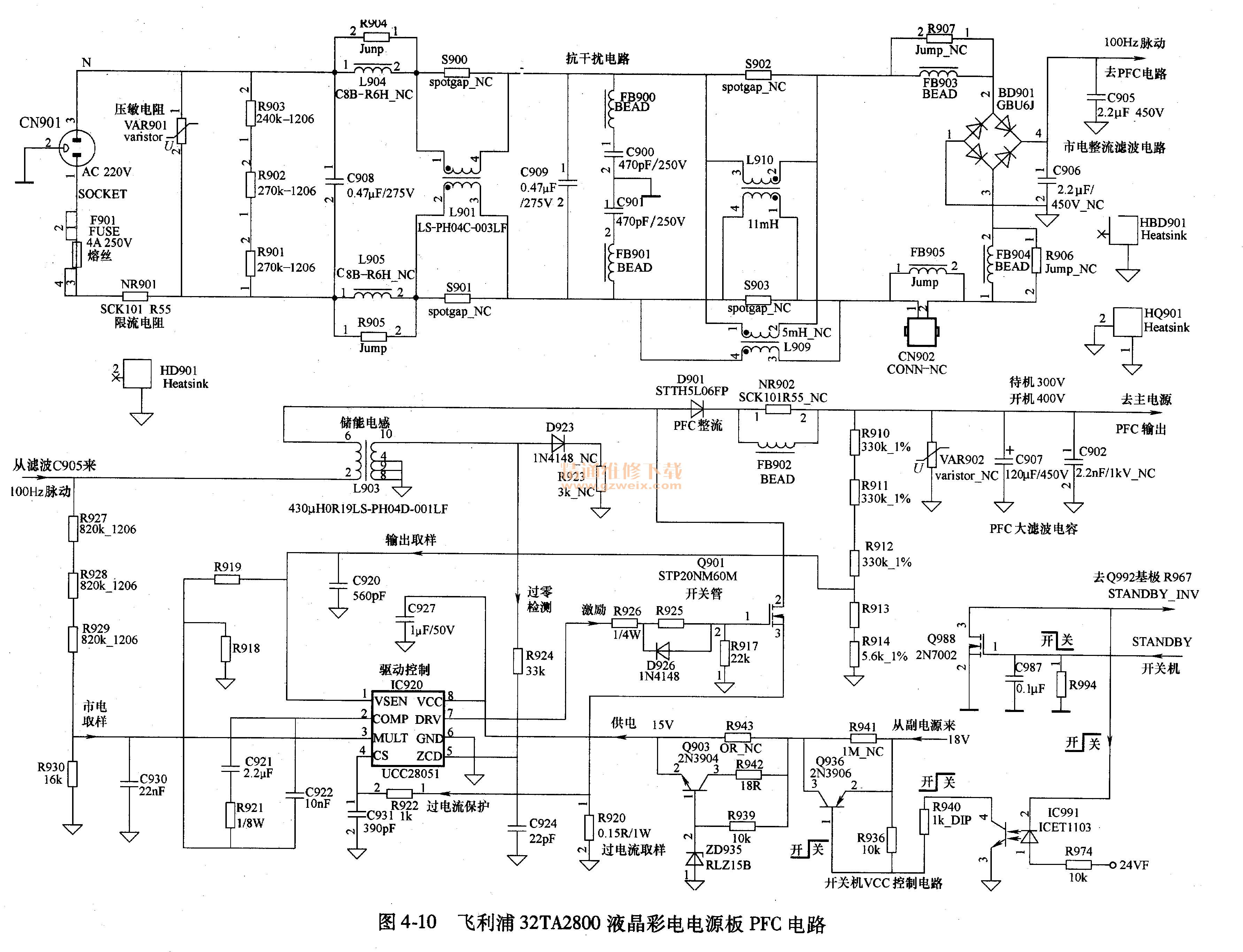

飞利浦32TA2800液晶彩电采用的电源板中的PFC电路如图4-10所示，由驱动控制电路UCC28051（IC920），大功率MOSFET开关管Q901，储能电感L903，充电电路D901、0907组成有源PFC电路，将电流与电压校正为同相位，从而提高功率因数，并将主电源供电电压提升到400V。
（1）UCC28051简介
UCC28051是一款具有PFC功能的100W离线AC-DC电压转换器，可在输入电压AC 85～265V范围内工作，稳压控制后输出380 ～400V直流电压。它的内部电路框图如图4-11所示，内置启动、振荡、稳压、驱动电路，具有过电压、过电流保护功能。UCC28051的引脚功能见表4-4。
（2）市电输入和整流滤波电路
接上市电后，220V交流电压经F901、NR901、VAR901、R901、R902、R903、C908、L904、L905、L901、C909、FB900、FB901、C900、C901、L909、L910、FB903、FB904、FB905等组成的线路滤波器滤波、限流，滤除交流电压中的杂波和干扰，再经BD901、C905、C906整流滤波后，形成100Hz脉动直流电压，经储能电感L903送到PFC电路。由于滤波电路电容C905、C906储能较小，所以在负载较轻时，经整流滤波后的电压为300V左右；在负载较重时，经整流滤波后的电压为230V左右。
电路中，VAR901为压敏电阻，在电源电压高于250V时，VAR901击穿短路，熔丝管F901熔断，这样可避免电网电压波动造成开关电源损坏，从而保护后级电路。NR901为负温度系数的热敏电阻，其特点是在工作温度范围内电阻值随温度的升高而降低，即在冷态时阻值较大，热态时阻值则下降，这样，在开机瞬间，交流电压便受到NR901的限制，R901升温相对稳定，其上的分压也逐步降至零点几伏，这样小的电压降，可视为在完成软启动功能后为短接状态，不会影响电源的正常工作。
