创维168P-L3N01A-01型电源板电路原理与检修
来源:家电维修  作者:佚名  2016-11-16 09:50:10

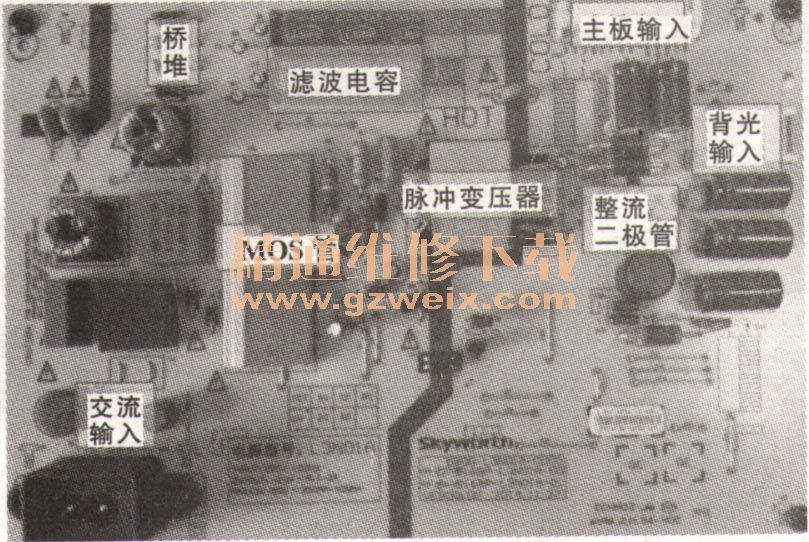

    深圳酷开公司是一家平台运营服务公司,以“智能电视操作系统—酷开系统”为运营核心,生产创维旗下新高端互联网电视品牌,如K1、K2、U1、U2、K40、K50、U55、A55等系列产品,深受广大消费者的青睐,成为网络电视的主流产品。创维43K2型网络电视,是酷开公司倾力打造的一款产品,市场占有率很高,其使用的电源电路为168P-L3N01A-01型电源板。该电源采用电源恒流二合一方案,实物如图1所示。该电路由EMI抗干扰电路及全桥式整流滤波、PWM控制电路与稳压功率输出及恒流驱动三大电路部分组成。其中,电源部分采用NCP1251单芯片方案电路,具有PWM电路,电路未采用副电源电路;恒流驱动部分采用OZ568GN方案电路。

    一、电路原理分析

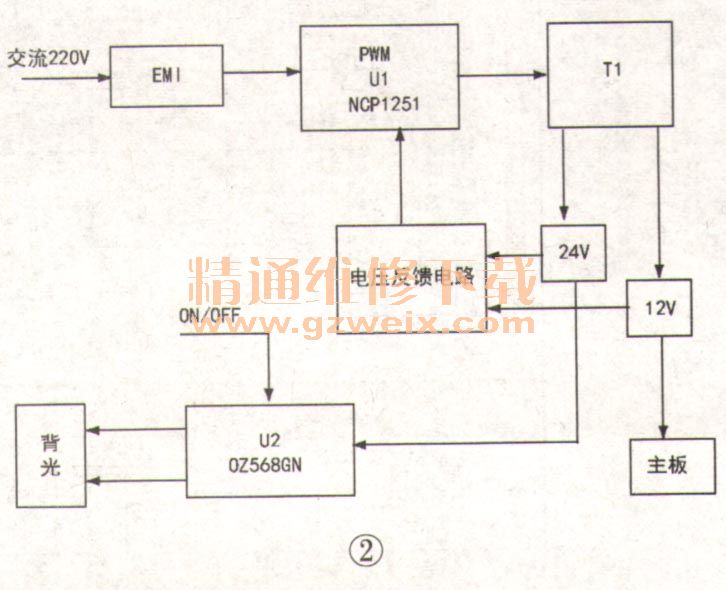

    本电源电路框图如图2所示,市电220V交流电经C1、C2、L2、L3等组成的EMI抗干扰滤波电路,再经D3-D6及C3、C4组成的桥式整流滤波后送往PWM电路NCP1251,使之正常工作,经开关管Q1和NCP1251电路控制后,再经变压器T1变压,经D12、C17整流滤波后,产生的12V电压送往主板电路,经过稳压后获得5V供电送给CPU工作。CPU正常工作后,输出开机信号(ON/OFF)再送往电源板,开/待机控制电路中的晶体管导通,输出VCC电压给背光控制电路,从而输出24V背光供电,为屏体供电,点亮液晶屏,使屏体正常工作。

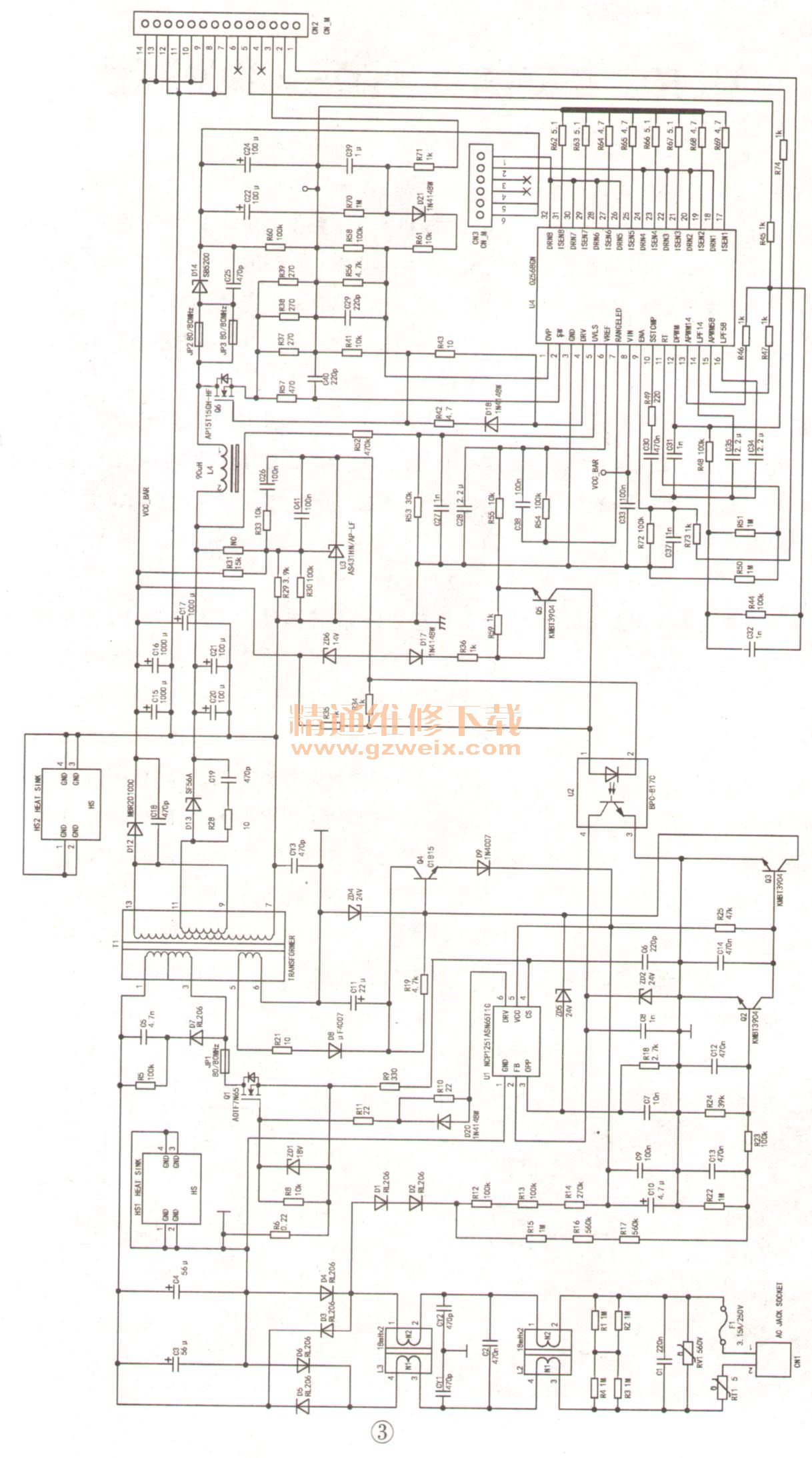

    168P-L3N01A-01型电源板电路如图3所示。

    1.EMI滤波电路
    图3中,F1是保险丝,RT 1是限流电阻,RV 1是压敏电阻,CY1、CY2是共模滤波电容,L2、L3是共模电感,C1、C2是差模电容,R1、R2、R3、R4是泄放电阻。
    2.PWM控制电路
    市电220V交流电通过差模电感L2及全桥堆D3-D6及C3、C4组成的整流滤波后送到反激变压器T1初级,由泄放电阻及EMI电路获得启动电压,经二极管D1、D2和分压电阻R12、R13、R14送至PWM控制芯片NCP1251的⑤脚VCC端,作为它的启动电源,NCP1251正常工作后,控制开关MOs管Q1的通断,以起到控制T1次级线圈输出电压功能。正常工作后,由T1初级副线圈⑤-⑥绕组产生感应电压经R21限流D8、C11整流滤波,再经Q4、D9持续为NCP1251供电,最后使T1次级线圈产生12V、24V电压为主板及背光部分供电。
