康佳KIP＋L048U2C1-01l型IP板电路图与实测数据
来源：本站整理  作者：佚名  2016-07-16 13:50:31

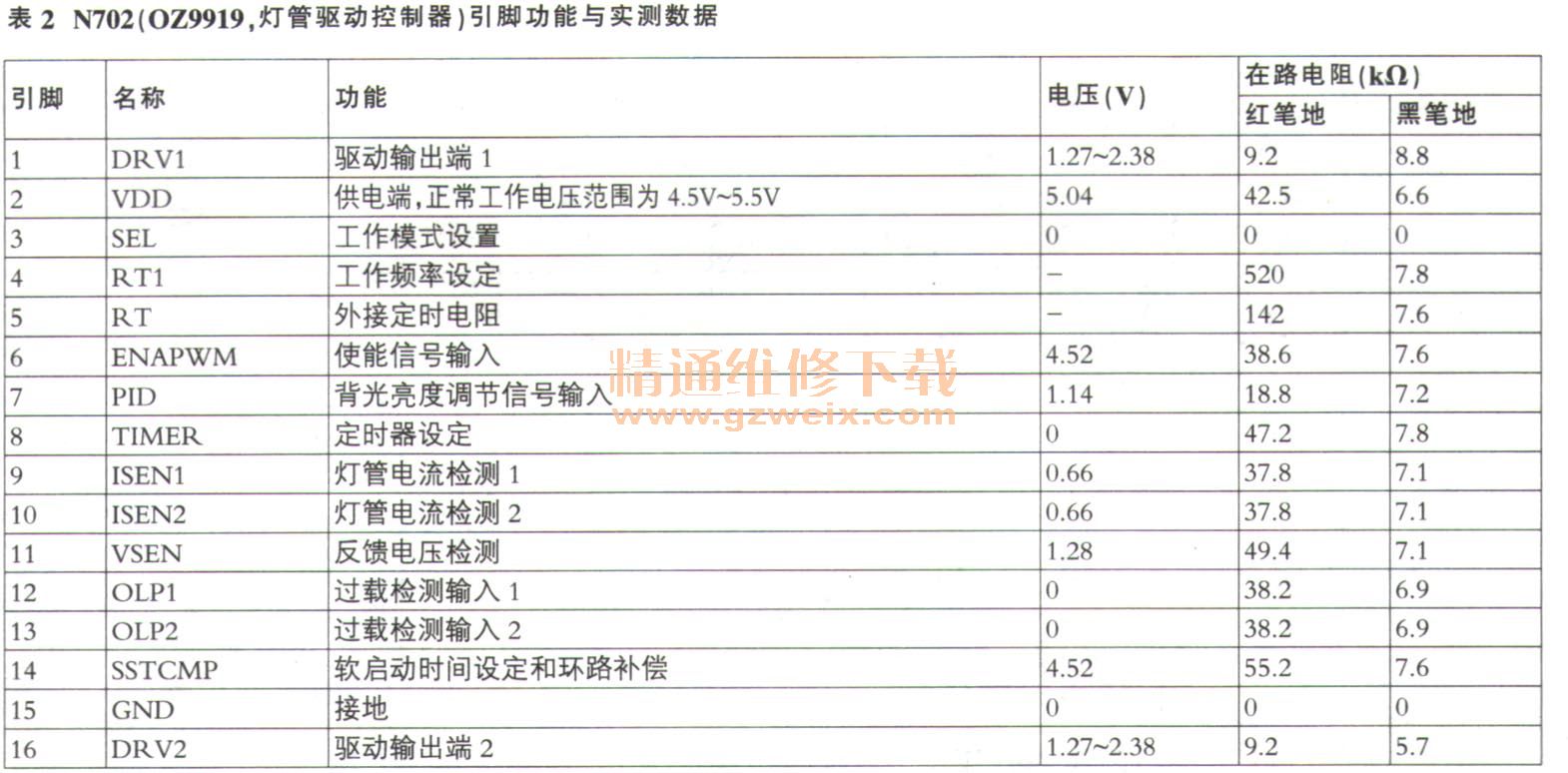

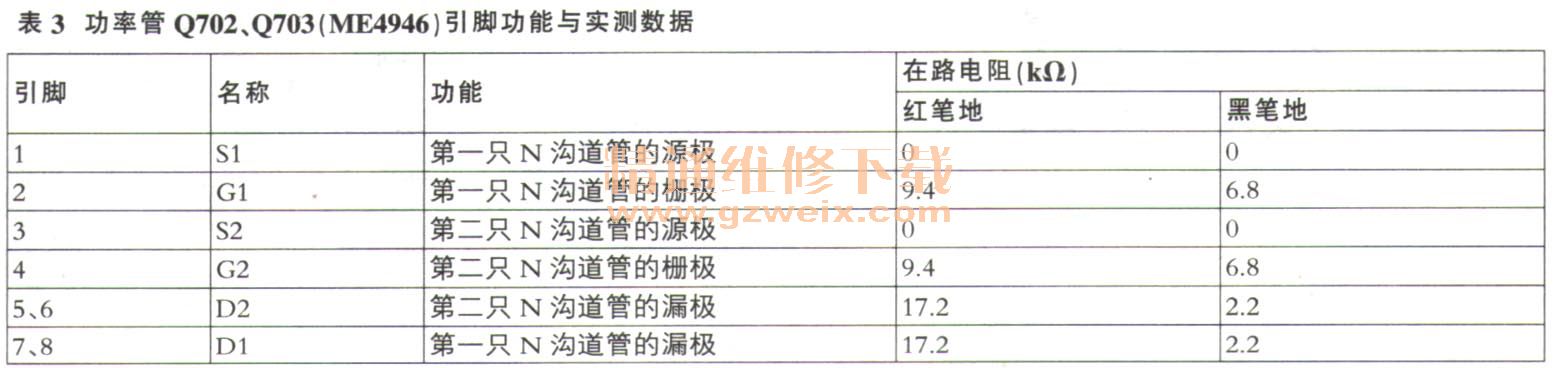

    该型IP板主要用于康佳LC24FS66DC、LC24G80DC等型液晶彩电中，其电路如图1、图2所示（见66、67页），主要IC及逆变功率管的引脚功能与实测数据见表1～表3。




[1] [2]  下一页
