一台液晶彩电，图像、声音都正常，但在人脸部有绿色色斑。

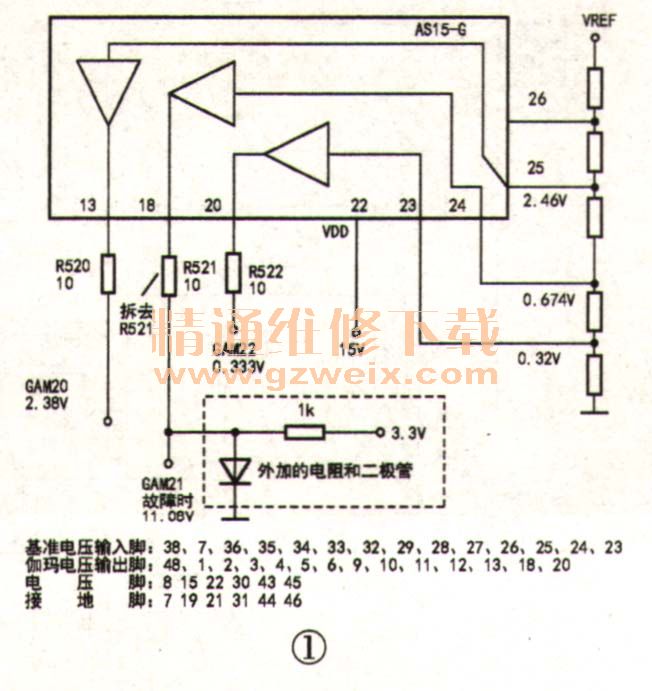

    凭经验故障定位在逻辑板。本机逻辑板上的伽马校正芯片型号是AS15-G，一共有22组伽马电压。AS15-G内部有14个运放电路，都接成射极跟随器形式，运放的同相输入端接从低到高的阶梯基准电压，输出端产生14个阶梯伽马电压（还有8组由两块LM324产生）。测第20组伽玛电压为2.38V、21组为11.08V 、22组为0.333V。其中，第21组电压明显不对，该组电压对应AS15-G的18脚，如图1所示。

    检查芯片外围电路无异常，判断AS15-G内部有一个运放坏了。由于笔者手头无此芯片，加之仅有一组伽马电压异常，决定先改动修理。大家知道，射极跟随器只有电流放大作用，没有电压放大作用，输出电压略低于输入电压。第19组伽马电压是2.38V、22组电压是0.333V，对应的19组输入电压是2.46V 、22组输入电压是0.32V，都符合射极跟随器的特性。有问题的第21组伽马电压的射极跟随器的输入端是24脚，测得24脚电压是0.674V，由此可以估算第21-组伽马输出电压应在0.6V左右，决定外接一个0.6V电压代替第21组输出电压。拆下R521，再在逻辑板上找到3.3V电压输出点，然后找一只1kΩ电阻和一只二极管，按图中虚线框内所示连接。开机，图像彩色完全正常。手摸AS15-G温升明显下降，经用户两个月使用完全正常，改动成功。
    如果某一组伽马电压值较高，可以用合适的稳压管来产生该电压。AS15-G的供电电压（15脚和43、45脚）大于最高一组的伽马输出电压，用串联电阻来控制通过稳压管的电流，使之在3mA～5mA之间。逻辑板上有多组不同电压的电源，如果故障组的伽马电压接近这些电压，可以直接从这些电压串联一只1kΩ左右的电阻代替故障组电压，并可以调节电阻的阻值，使伽马电压更接近原来的值。
    伽马校正芯片严重发热时，先查出不正常的伽马电压组，再断开有故障的输出组，如果仍然发烫，就必须更换芯片。顺便提一下，AS15-G芯片有许多不同的后缀型号，基本都可以通用，区别在于有的芯片底部有散热片，有的是环保无铅型，有的工作温度范围不同。和AS15-G可以互换的有HX8915。另外，17868A也是伽马控制芯片，但和AS15-G的引脚功能不同，不能互换。
   编者注：TCON板GAMMA电压值是判定图异故障的关健测试点。另外，了解TCON板上GAMMA电压的产生及电压特点，有助于提高元件级维修的成功率。
