开机后启动工作，产生＋60V和＋12V电压，＋60V为电源板上的LED背光灯升压电路供电＋12V电压主板等负载电路供电，同时经点灯控制电路控制后，输出12VCC电压，为背光灯驱动电路供电。

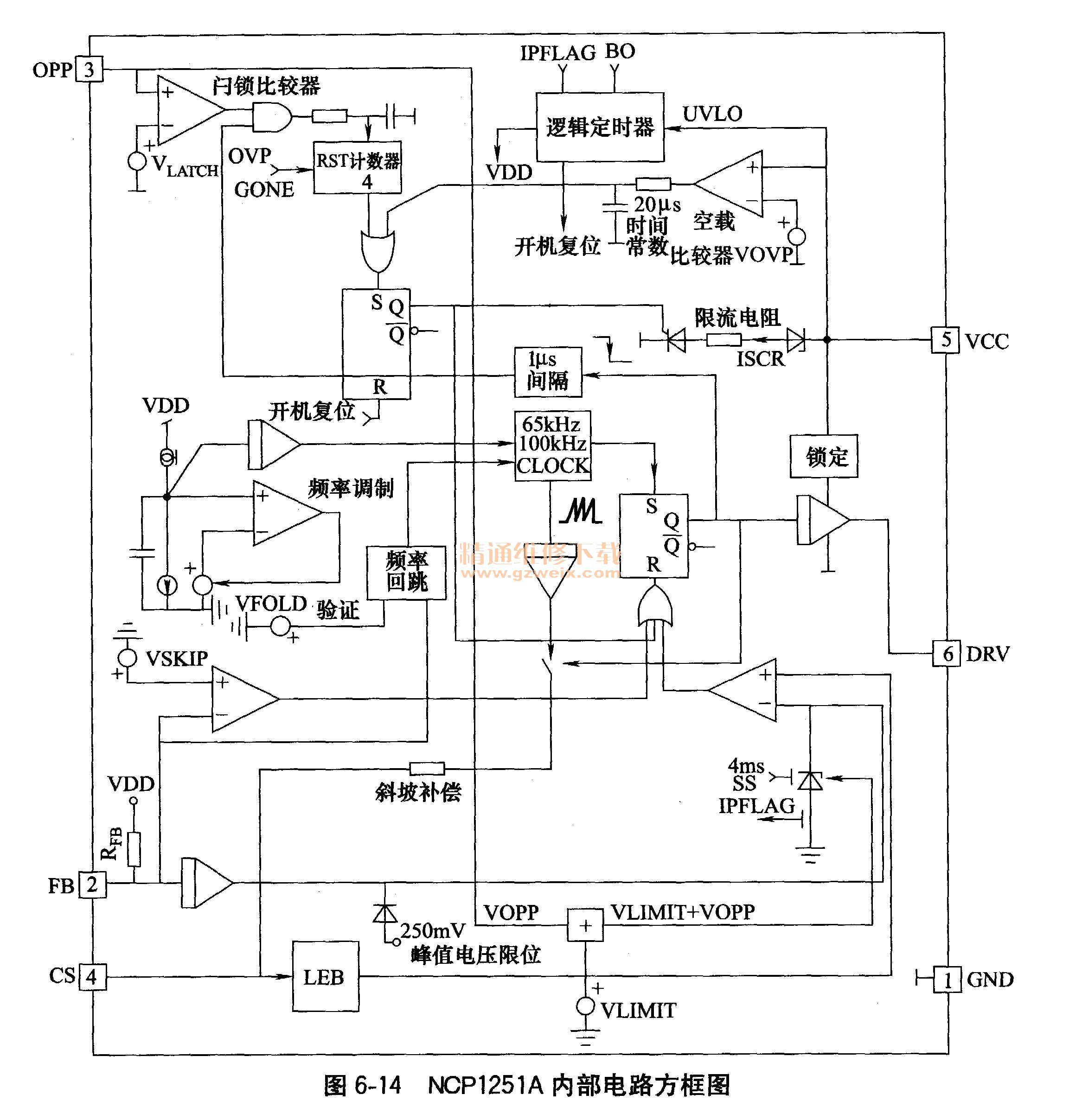

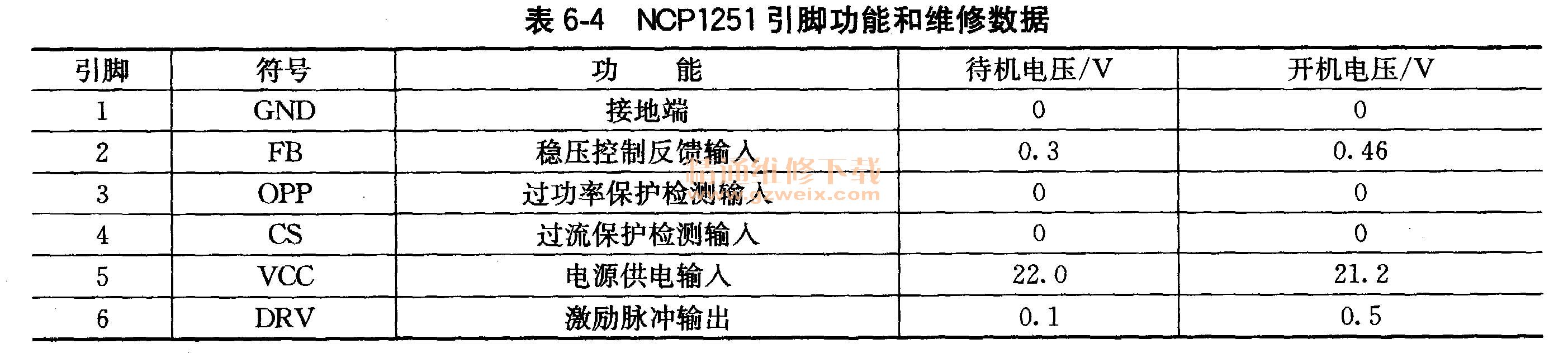

①NCP1251简介NCP1251是安森美公司生产的高度集成的峰值电流模式控制器，针对低功耗反激式电源设计，特点为：固定频率65～l00kHz的电流控制模式；内部电路方框图如图6-14所示，内部含可调过功率保护（OPP）电路；轻载时频率下降到26kHz或者进入跳周期工作模式；内置斜坡补偿电路；内置4ms固定软启动；输入电压最高可达28V; 15μA最大启动电流；基于100ms定时器的短路保护；可选自动恢复或门锁短路保护；具有300mA/500mA的电流源；待机功耗低于100mW; NCP1251引脚功能和维修参考数据见表6-4。
②启动与欠压保护电路开机后，市电整流滤波后产生的＋300V电压T801的初级绕组为V801的D极供电，同时AC220V市电经VD804、C841整流滤波后，经R812、R810、R806降压后，为N801的5脚提供启动电压，开关电源启动工作，N801从6脚输出激励脉冲，推动开关管V801工作于开关状态，其脉冲电流在T801中产生感应电压。其中T801热地端反馈6-5绕组产生的感应电压，经R813、R817限流、VD822整流、C856、C845滤波后，产生VCC电压，该电压分为两路，一路送到V946的c极，控制后，替换下启动电路，为N801的5脚提供启动后的工作电压；另一路送到VD835、ZD803组成的反馈和保护电路。
T801冷地端次级产生感应电压，一是经VD817～ VD819整流、C851、C858、L905、C854滤波后，产生12V电压，为主板等负载电路供电，经开关机电路控制后输出12 VCC电压，为背光灯驱动电路供电；二是经VD816整流、C859滤波，产生60V整流电压，为LED背光灯升压电路供电。
③稳压电路本机采用过渡响应以及稳定性优化的电流模式控制，通过光耦N808控制N801的FB端子输出电流的大小，实现输出电压的稳定。
当负载变轻或输入电压升高时，输出的12V电压也跟着升高，通过R860和R856//R857分压后的电压也跟着升高，加到N807控制端（1脚）的电压也就升高，N807 K极（3脚）电压下降，流过N808内部电流增大，内部光敏三极管等效电阻降低，N801的FB端子（（2脚）电压下降，经集成块内部电路处理后，使N801的6脚输出的PWM脉冲占空比减小，V801的导通时间减少，T801次级整流输出的12V电压也跟着降低。当12V输出电压过低时，其稳压过程与上述过程相反。
C805和R858组成消谐振电路，防止N807进入谐振状态，避免稳压环路失控而损坏功率管。
当12V的负载空载或待机时，由于负载需求功率小，VD817～VD819整流，C851、C858、L905、C854滤波后的电荷泄放很慢。电压保持在固定值的时间较长。经稳压环路控制后，使N801的FB输入端（2脚）的电位逐渐下降，降到1. 5V时，内部振荡频率开始降低，电源进入跳周期工作状态；低于0.8V时，振荡频率降低到最低的工作频率26kHz。此时，12V电压逐渐降低，经控制环路控制后，N801的2脚的电位逐渐上升，N801开始工作，12V电压上升。使N801进入跳周期模式的截止状态，从而使电源在待机或待机电路空载时功耗降低。
④过功率保护（OPP） N801内置多种保护功能，通过外围电路的选择和内部电路结合，实现过功率保护（OPP）和过压保护（OVP）功能。
过功率保护功能主要由N801的3脚及外部元器件组成。正常工作时，T801的6-5绕组产生的感应脉冲信号，经整流滤波后产生的VCC电压，通过VD835、ZD803、R853与R852分压，C844滤除杂波信号后送入N801的3脚（过功率保护输入端），该信号和0. 8V基准电压叠加后，不影响稳压环路的工作状态。当某种原因造成输出功率异常增加或输入电压异常升高时。开关电源功率加大，此时T801的6-5绕组产生的感应脉冲信号幅度变高，输入N801的3脚的脉冲幅度也跟着变高，叠加上0. 8V的电压后送入稳压回路，使V801的导通时间减少，输出功率下降。如T801次级6-5绕组感应的脉冲过高时，流过开关管的电流又过大，与电流检测信号在CS比较器比较后，则输出复位Reset信号，使N801内部工作电路复位，重新启动。当OPP状态没有改变时，一直工作在“启动→保护→启动”状态，直到解除OPP状态为止。
⑤开关管过流保护NCP1251的4脚为电流检测输入端，通过R825、R844与开关管V801的过流取样S极电阻R847相连接。R847两端的
电压降反映了开关管电流的大小，当开关管V801电流过大，R847两端的
电压降随之增大，NCP1251的4脚电压升高，当4脚电压超过保护设定值时，4脚内部保护电路启动，副电源停止工作。
⑥市电过低保护市电过低保护电路如图6-13的左侧所示，由分压取样电路电阻和V946组成。AC220V市电，经VD804整流、C841滤波后产生的直流电压分为两路：一路经R812、R810、R806为N801的5脚提供启动电压；另一路经R819、R807、R811降压、VZ801稳压，为V946的b极提供偏置电压，V946导通，将开关电源输出的VCC电压经VD831送到N801的5脚，替换下启动电路为N801供电。当市电电压过低时，降压后的电压过低，V946截止，N801的5脚无启动后的VCC供电，开关电源工作于临界状态。
