海信RSAG7.820.5023彩电电源电路原理详解

来源：本站整理作者：佚名 2015-12-11 14:42:56

    海信LED液晶彩电采用型号为RSAG7. 820. 5023电源板，为开关电源与背光灯二合一板，把开关电源和LED背光灯驱动电路集中放置到一块印制板上，降低了整机成本和体积。
同时，对元器件选型和摆放进行了优化处理，将超高度的元器件横卧摆放，降低了电源板的厚度，为整机做到超轻超薄打下了坚实的基础。该电源板中开关电源电路采用NCP1251集成电路，LED背光灯振荡驱动电路采用AP3843。应用于海信LED32H200、LED32H100、LED32 H 100N、LED32 H300、LED32 H310、LED32K300、LED32K200、LED32K180等LED液晶彩电中。

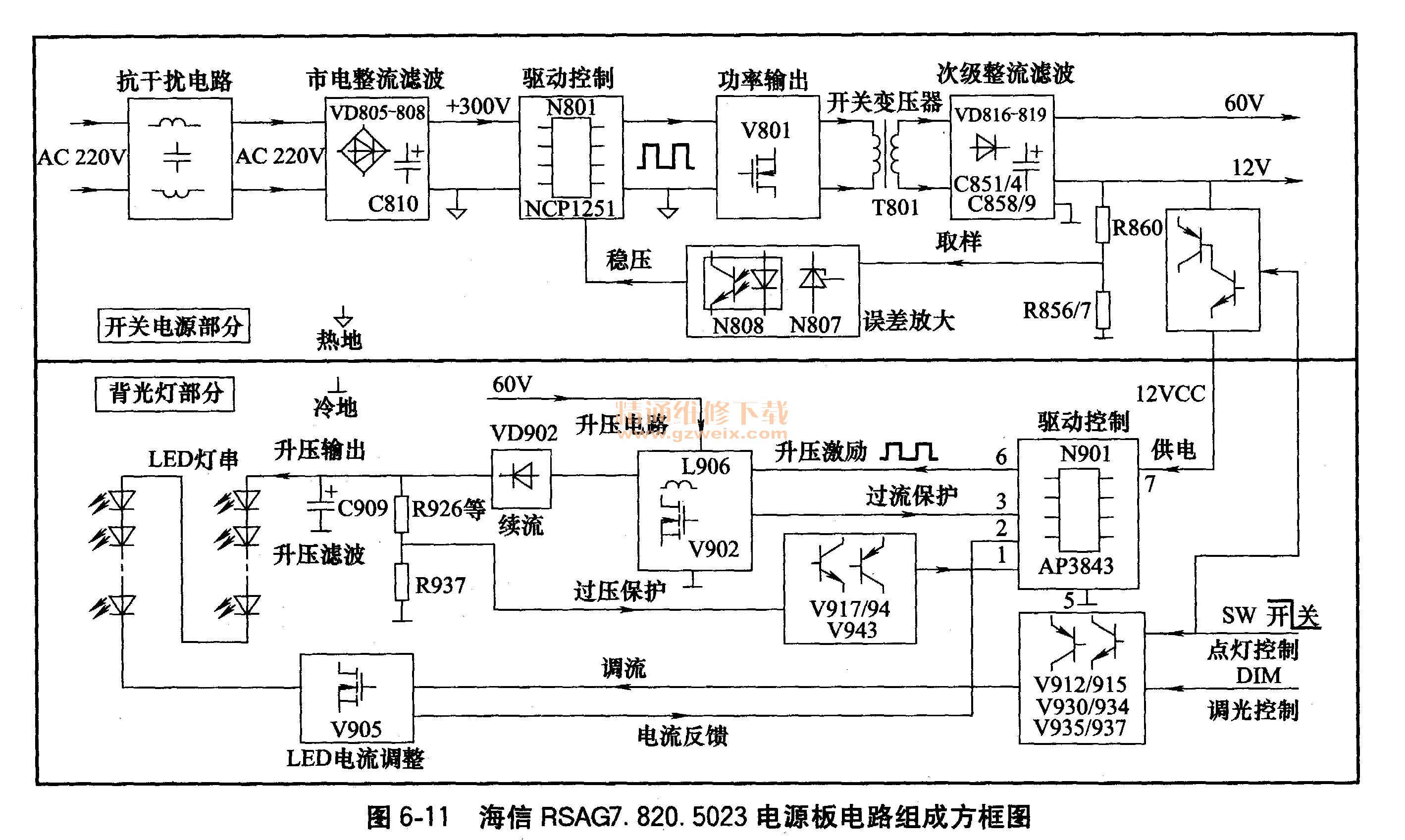

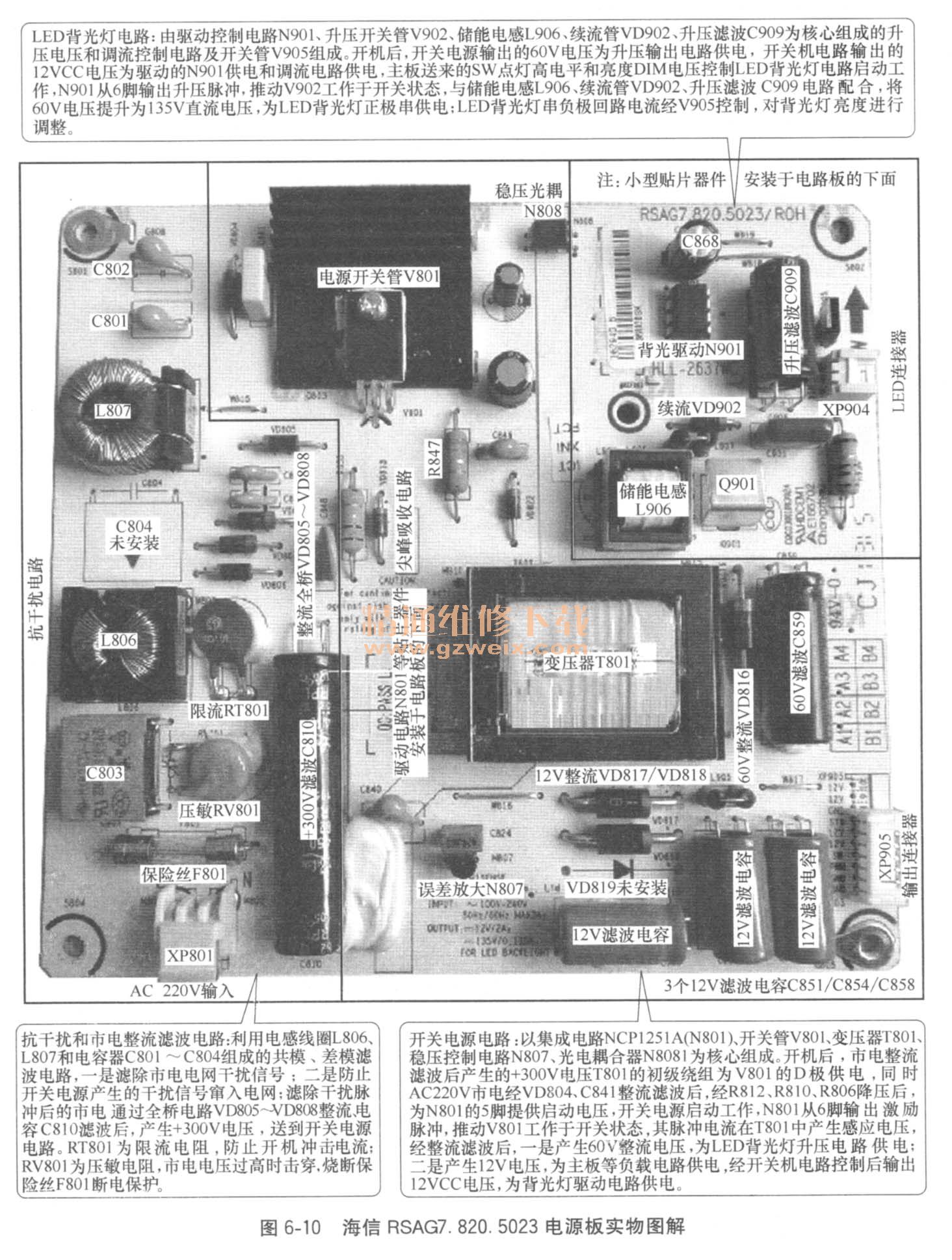

    海信RSAG7. 820. 5023电源板实物图解如图6-10所示，电路组成方框图如图6-11所示。

    海信RSAG7. 820. 5023电源板中的开关电源电路如图6-12和图6-13所示，由抗干扰和市电整流滤波电路、开关电源电路组成。

   （1）抗干扰和市电整流滤波电路

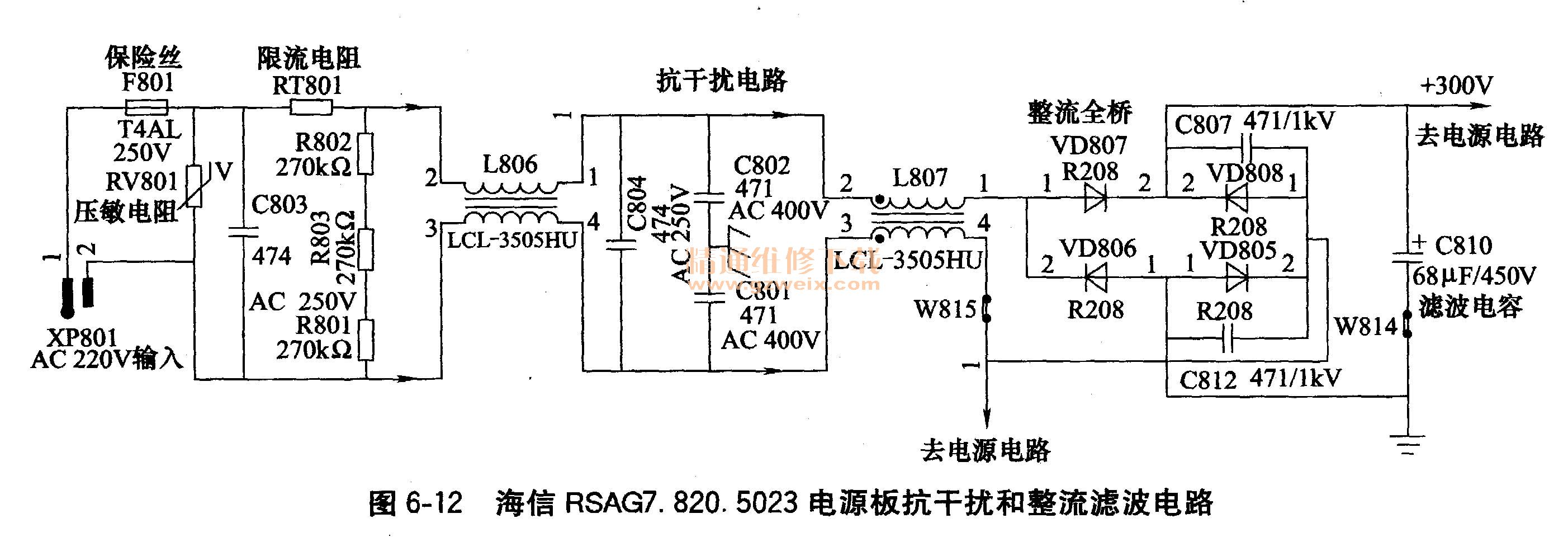

    AC220V市电经电源开关控制后，首先进入抗干扰和市电整流滤波电路。该电路由电压过高限制电路、防浪涌冲击电路、进线抗干扰电路、市电整流滤波电路组成，如图6-12所示。
    ①电压过高限制电路，防雷击电路当从连接器XP801输入的市电电压过高时（火线和零线）或有雷电进入时，压敏电阻RV801的两端电压升高，当电压超过RV801的保护电压值时，漏电电流增大，接近短路。保险丝F801因过流而熔断，从而保护后级电路不会因电压过高而损坏。
    ②防浪涌冲击电路在冷机状态，滤波电容C810未存储电荷。当接通电源开关后，交流电压经RT801限流、VD805～VD808桥式整流后，向大滤波电容C810充电。RT801的接入，限制了C810的最大充电电流，避免因开机冲击电流过大，损坏器件。因RT801为负温度系数器件，所以随着充电的进行，RT801自身阻值会随温度的上升而变小，最后几乎变成直通，不再额外消耗能源，降低了开机冲击电流。
    ③进线滤波电路进线滤波电路由L806、L807及外围电路组成两级滤波网络。L806和L807是共模线圈，组成两级共模滤波网络，滤除电网或电源产生的对称干扰信号。在差模干扰时，干扰电流在共模线圈内产生的磁通相反，使线圈电感几乎为零，对差模信号没有抑制作用。电路中C803、C804组成不平衡滤波网络，滤除电网或电源产生的不对称干扰信号。C802、C801是安全电容，对电器漏电电流大小有很大影响。
    ④整流滤波电路滤除干扰脉冲的AC220V市电，通过全桥VD805～VD808、电容C810将交流市电整流滤波，产生＋300V的直流电压，为后面的开关电源供电。
   （2）开关电源电路

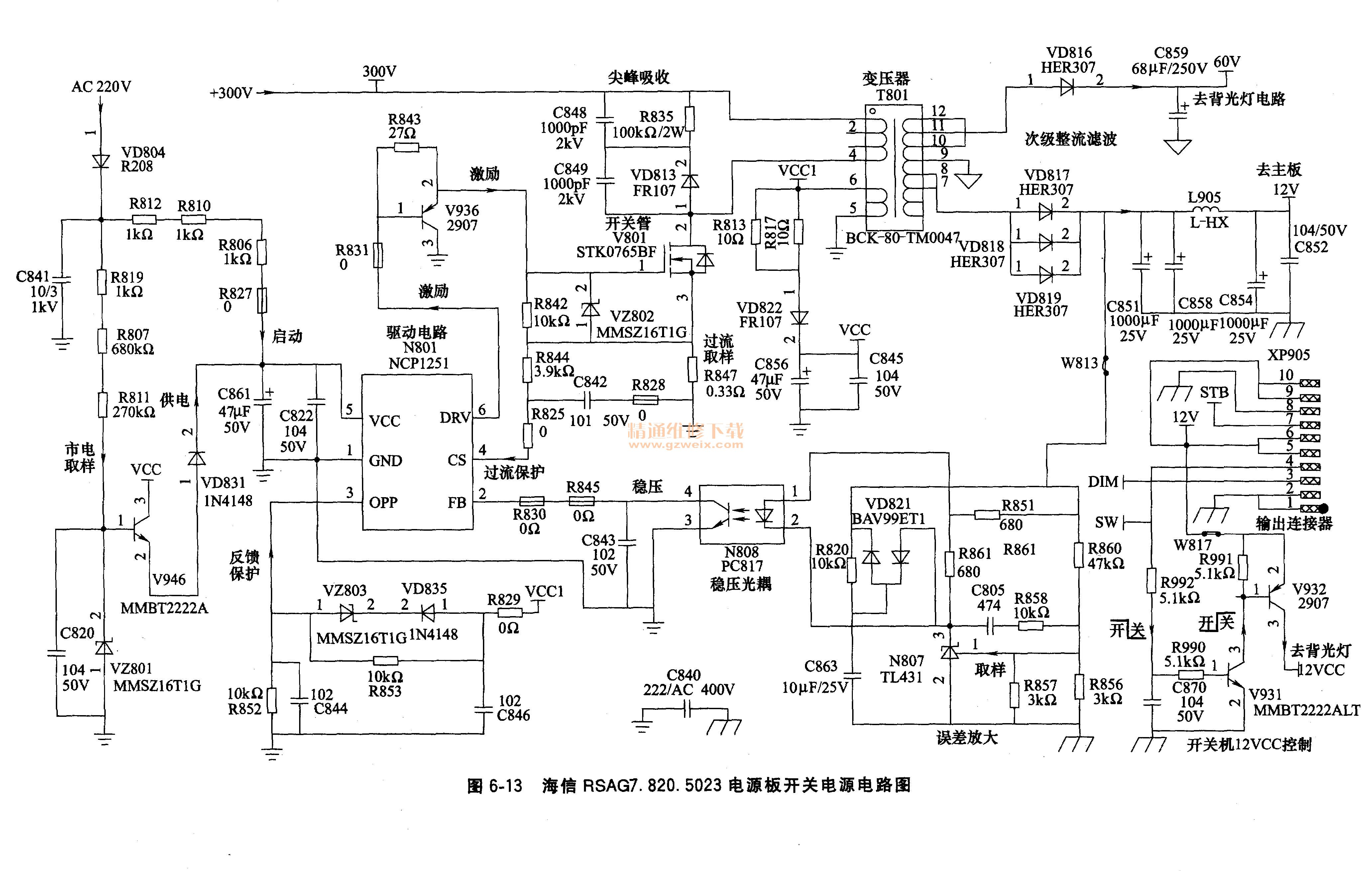

    海信RSAG7. 820. 5023电源板中的开关电源电路如图6-13所示。以集成电路NCP1251（N801）、开关管V801、变压器T801，稳压控制电路N807、光电耦合器N808为核心组成。
