（2） PFC功率因数校正电路
    TCL液晶彩电PE461C4电源板中的有源功率因数校正电路如图4-17所示，其中U301功率因数校正控制器采用FAN7930C，与大功率场效应开关管QW3和储能电感LP1等外部元件，组成并联型PFC功率因数校正电路。

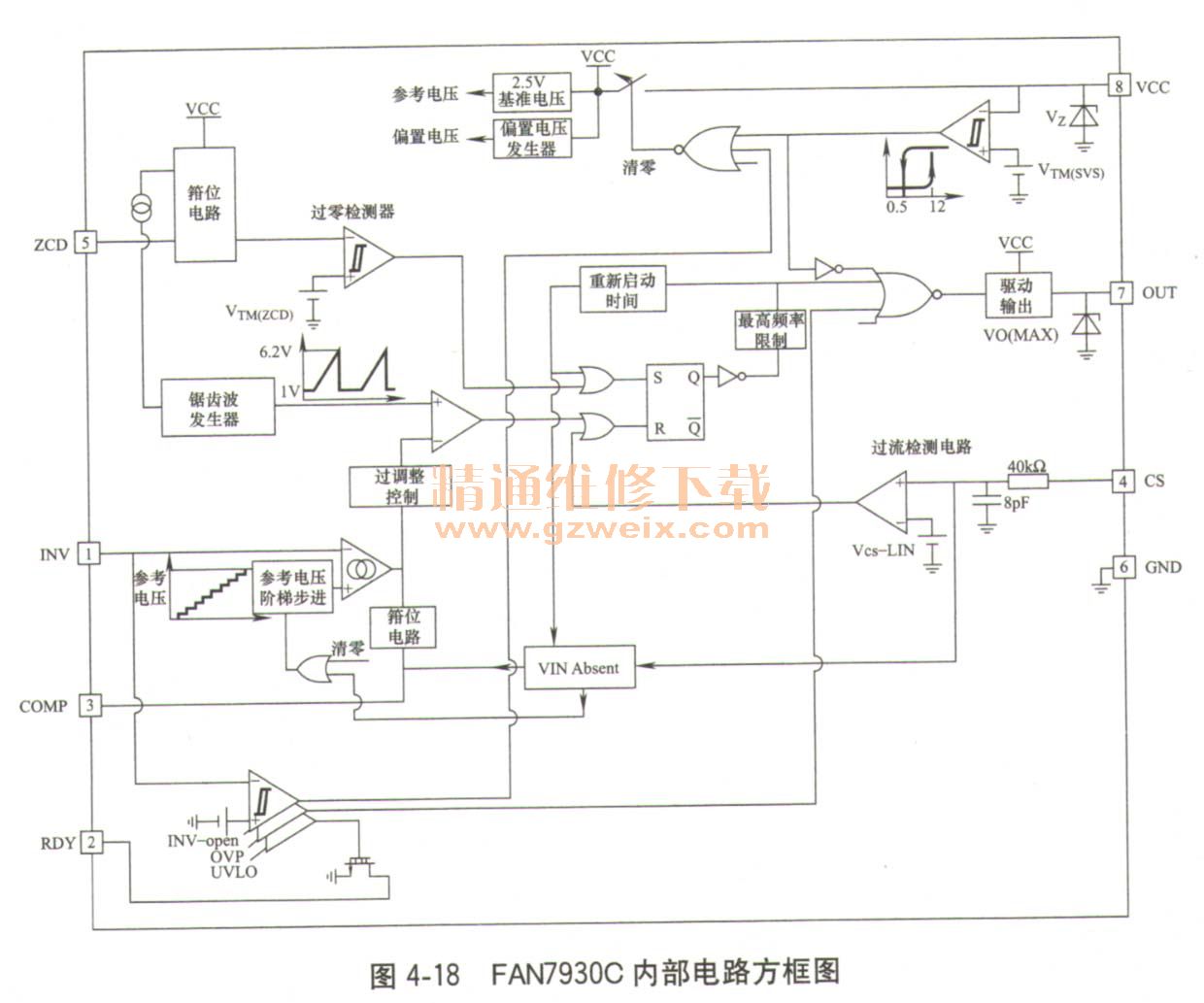

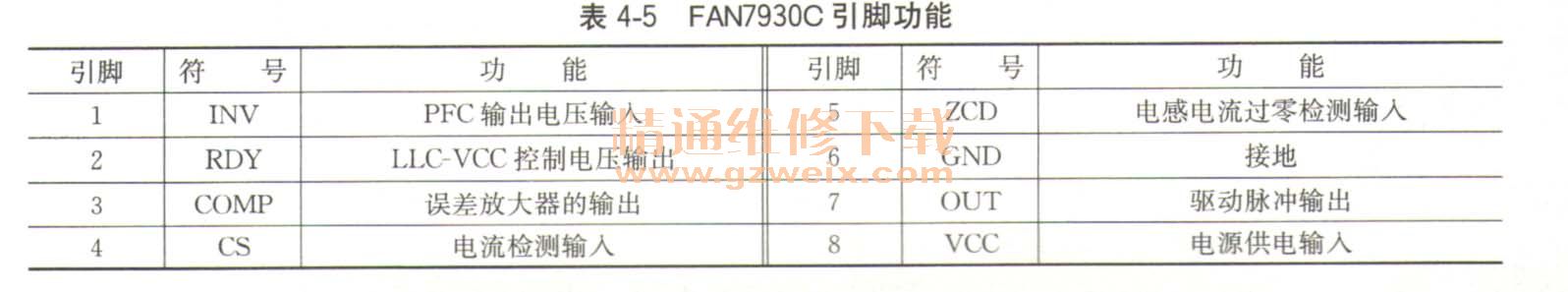

    1Q FAN7930C简介FAN7930C是飞兆半导体公司推出的有源PFC控制器，使用电压模式PWM，通过比较内部斜坡信号的电压和误差放大器的输出电压，获得MOSFET开关管的关断信号。由于电压模式CRM PFC控制器不需要经整流的AC线路电压信息，可省去电流模式CRM PFC控制器所需的输入电压检测网络，从而节省功率。该电路提供了软启动和无过冲功能，能够降低启动时的电压和电流应力，并可去除由多余的过压保护OVP触发所产生的噪声。其内部电路方框图如图4-18所示，内含振荡器、比较器、激励输出电路和保护检测电路。FAN7930C引脚功能见表4-5。



    ②启动校正过程AC 220V市电经BD1桥式整流，再经C101滤波产生的300V脉动电压，经储能电感LP1送到PFC功率因数校正电路QW3的D极；二次开机后，开关机控制电路送来的VCC1电压，加到U301的8脚，为其提供工作电压，U301启动工作，产生锯齿波脉冲电压，经内部电路处理后，从7脚输出激励脉冲，开关管QW3工作于开关状态。
    当QW3饱和导通时，市电电压由整流后的300V脉动电压经电感LP1、QW3的D-S极到地，形成回路；当QW3截止时，300V脉动电压经电感LP1、D303、CE2、CE3到地，对产CE2、CE3充电，同时，流过LP1电流呈减小趋势，电感两端必然产生左负、右正的感应电压。这一感应电压与300V脉动电压的直流分量叠加，在滤波电容CE2、CE3正端形成390V左右的PFC直流电压，不但提高了电源利用电网的效率，而且使得流过LP1的电流波形和输入电压的波形趋于一致，从而达到提高功率因数的目的。
    ③稳压过程PFC电路输出VBUS电压的变化经R307～R310与R312、R313分压后作为取样电压由U301的1脚输入；LP1的次级感应电压作为过零检测信号，经R321送到U301的5脚。上述取样和检测电压经内部比较放大后，进行对比与运算，确定输出端7脚的脉冲占空比，维持输出电压的稳定。在一定的输出功率下，当输入电压降低，U301的7脚输出的脉冲占空比变大，开关管QW3的导通时间延长，输出电压升高到正常值；当输入电压升高，U301的7脚输出的脉冲占空比变小，开关管QW3的导通时间缩短，输出电压降低到正常值。
    ④过流保护电路FAN7930C的4脚为电流检测输入端，通过R320对MOSFET开关管QW3的S极电阻R302、R303、R306两端电压进行检测。R302、R303、R306两端的电压降反映了PFC电路电流的大小，当MOSFET开关管QW3电流过大，R302、R303、R306两端的电压降随之增大，FAN7930C的4脚电压超过0. 8 V 、PFC就会停止输出。另外R302、R303、R306两端电流检测电压，还经D305、R335、Q304、D306对U301的3脚内部误差放大器进行控制，达到稳定输出电压的目的。
