长虹HPLD559A电源电路原理详解
来源:本站整理  作者:佚名  2015-11-30 16:03:56

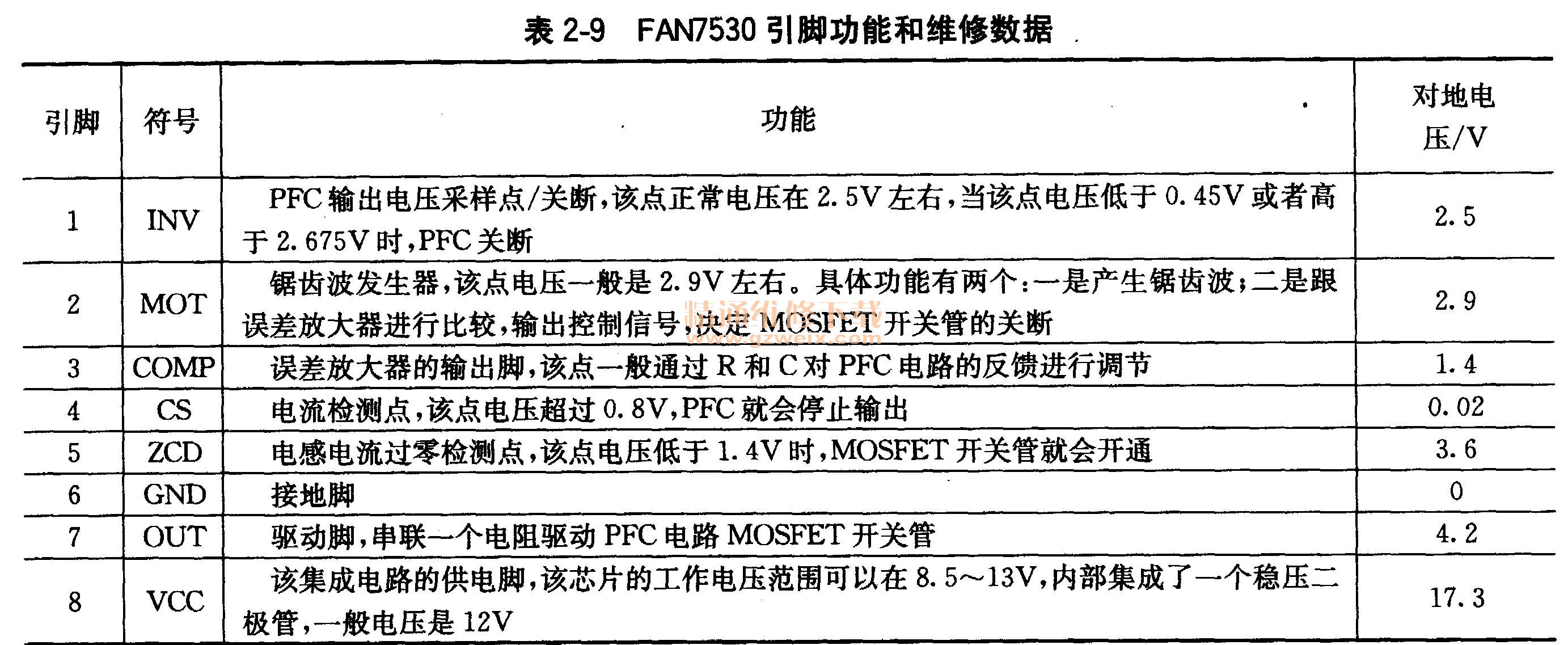

    型号为HPLD559A和HPLD469A的电源板,编号为043-530-8000,是集开关电源和LED背光灯驱动组合型的二合一板,电源电路集成电路采用ICE3B0365J+FAN7530+CM33064R组合方案,输出5VS、12V和130V电压,为主板和背光灯电路供电;背光灯驱动控制电路采用六片HV9911,组成六个相同的背光灯电路,为6串LED背光灯提供约170V电源。
    型号为HPLD559A电源板应用于长虹ITV55920DE、海信LED55Tl8GP、海尔LE55A320等大屏幕LED液晶彩电中;型号为HPLD469A电源板应用于长虹ITV46920DE、海信LED40T28GP、海尔LE40T3、LE46T3等LED液晶彩电中。本节以长虹HPLD559A电源板为例,介绍其工作原理与维修提示。

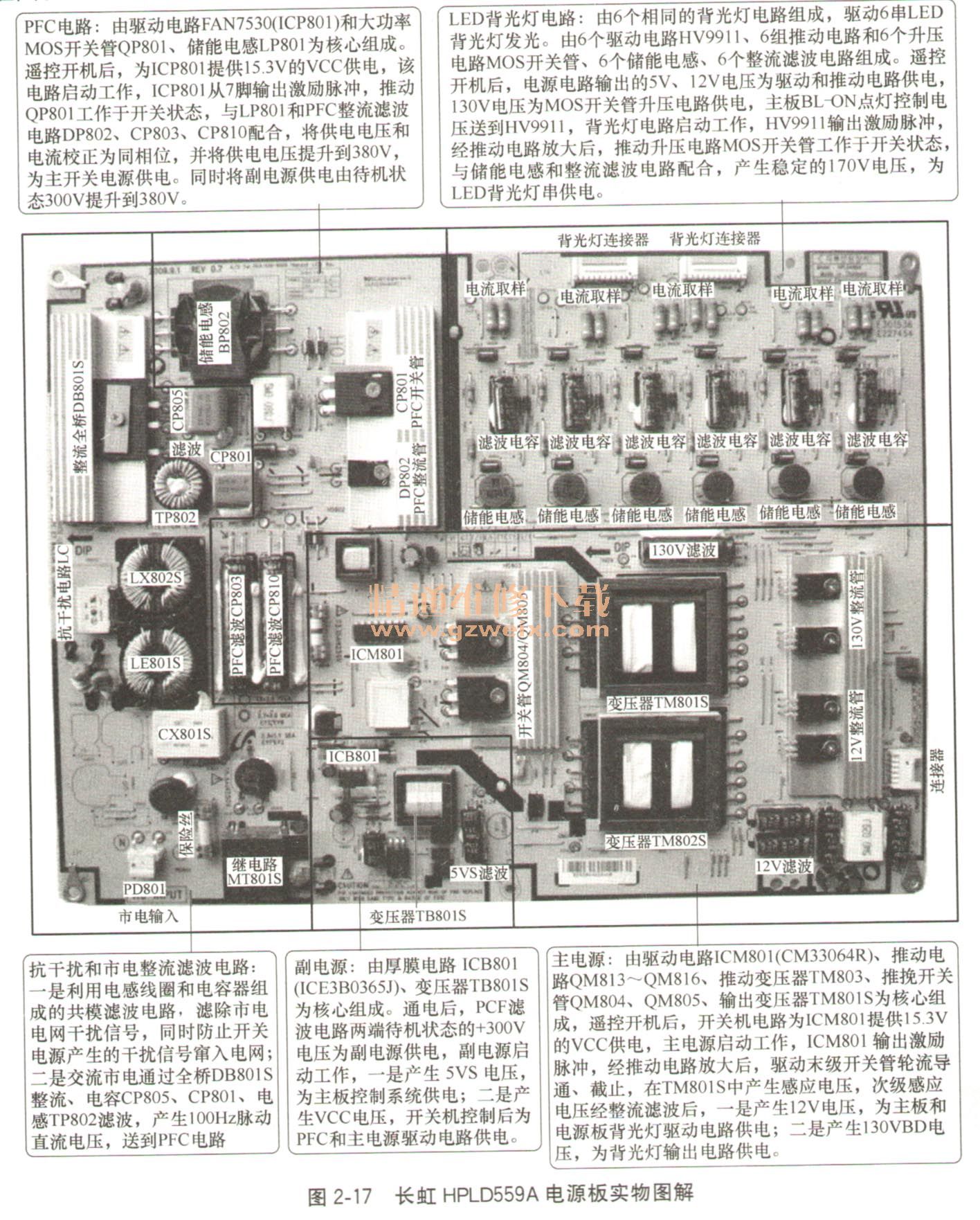

    图2-17是长虹HPLD559A电源板实物图解,图2-18是长虹HPLD559A电源板电路组成方框图。


长虹HPD559A电源板抗干扰和整流滤波电路
    长虹HPLD559A电源板中的开关电源电路由进线滤波器和交流220V整流滤波电路、待机副电源、PFC功率因数校正电路、主电源和保护等电路组成。
   (1)抗干扰和市电整流滤波电路
    图2-19为长虹HPLD559A电源板中的进线滤波器和交流220V整流滤波电路。图中VX801S为压敏电阻,起过压保护作用。该电阻的特性是当加在电阻两端的电压高到一定程度时击穿短路。电阻击穿短路后,接在电阻前面的保险丝FS801 S就会熔断,从而有效避免市电过高导致开关电源过压损坏。
    ①抗干扰电路和整流滤波电路抗干扰电路进线滤波器由两级组成,第一级由CX801 S、LX801S、CX802S组成,第二级由LX802S、CY802S、CX802S组成。两级进线滤波器接在电源开关与桥式整流滤波电路之间。交流220V电压经保险丝FS801S、限流电阻NT801S和两级滤波器组成的抗干扰电路后,滤除干扰脉冲,加到市电整流滤波电路上。经全桥BD801 S、CP805、LP802、CP801整流滤波后,产生100Hz约300V的脉冲电压,送到PFC校正电路。
    ②浪涌电流限制电路图中继电器MT801S、DB806、R8201组成浪涌电流限制电路,对NT801S限流电阻是否介入输入电路进行控制。待机状态时,由于开关电源中的主电源不工作,无+12V电压输出,继电器ML801 S初级线圈中无电流流过,继电器中的常闭触点断开,NT801 S限流电阻窜入市电输入电路,限制开机瞬间大滤波电容的充电电流;当用遥控器开机由待机转为正常工作后,开关电源中的主电源输出的12V电压经R8201加在继电器ML801S初级线圈上,初级线圈中流过的电流产生磁场,使继电器中的常闭触点接通,限流电阻NT801 S被短路,减小NT801S开机状态的损耗。
   (2)待机副电源
    长虹HPLD559A电源板中的待机副电源如图2-20所示,该电路主要由厚膜电路ICB801(ICE3B0365J)、变压器TB801 S、稳压电路光耦PCB801 S、误差放大器ICB851等元件组成。
长虹HPLD559A电源板副电源电路图

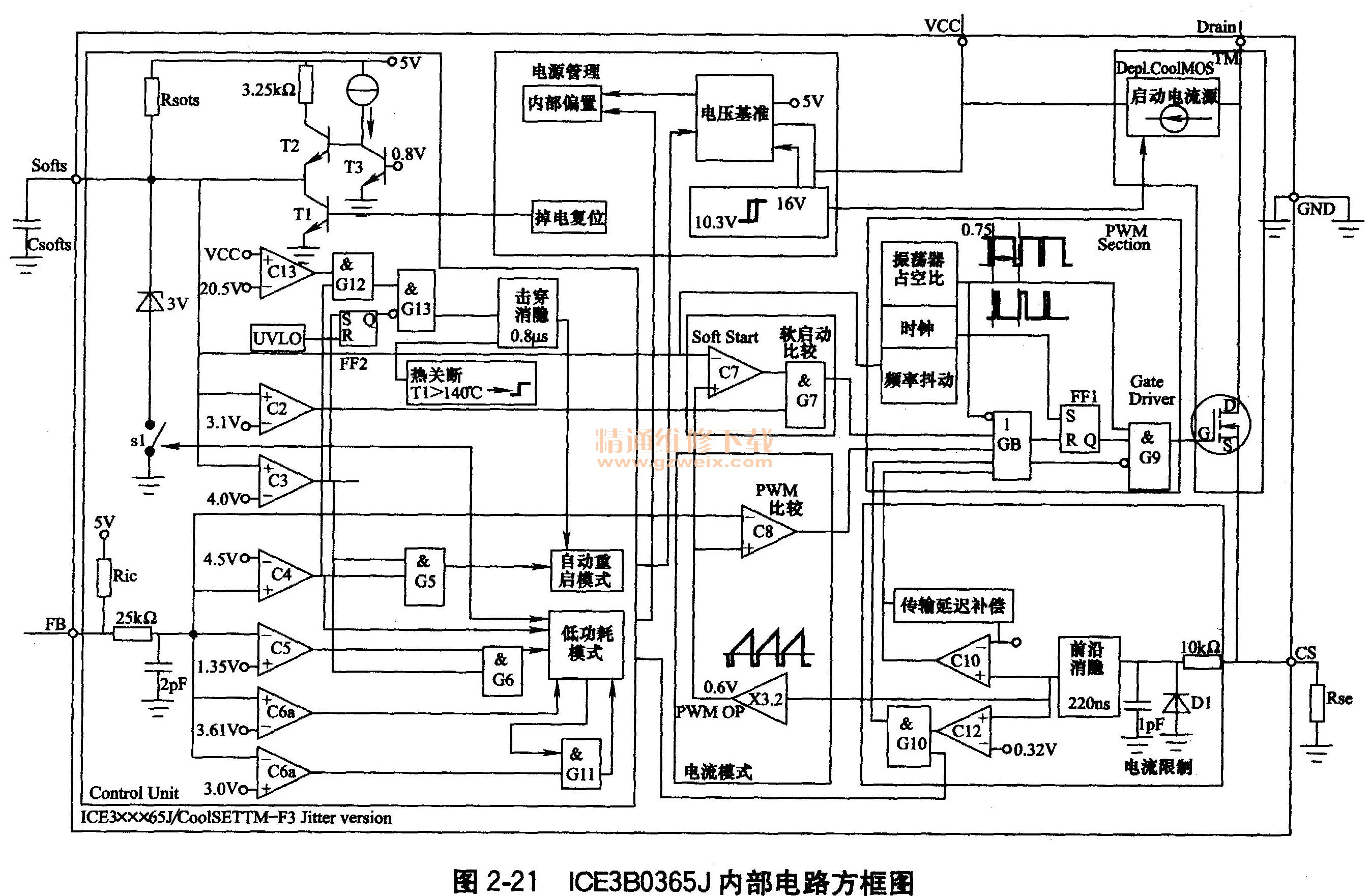

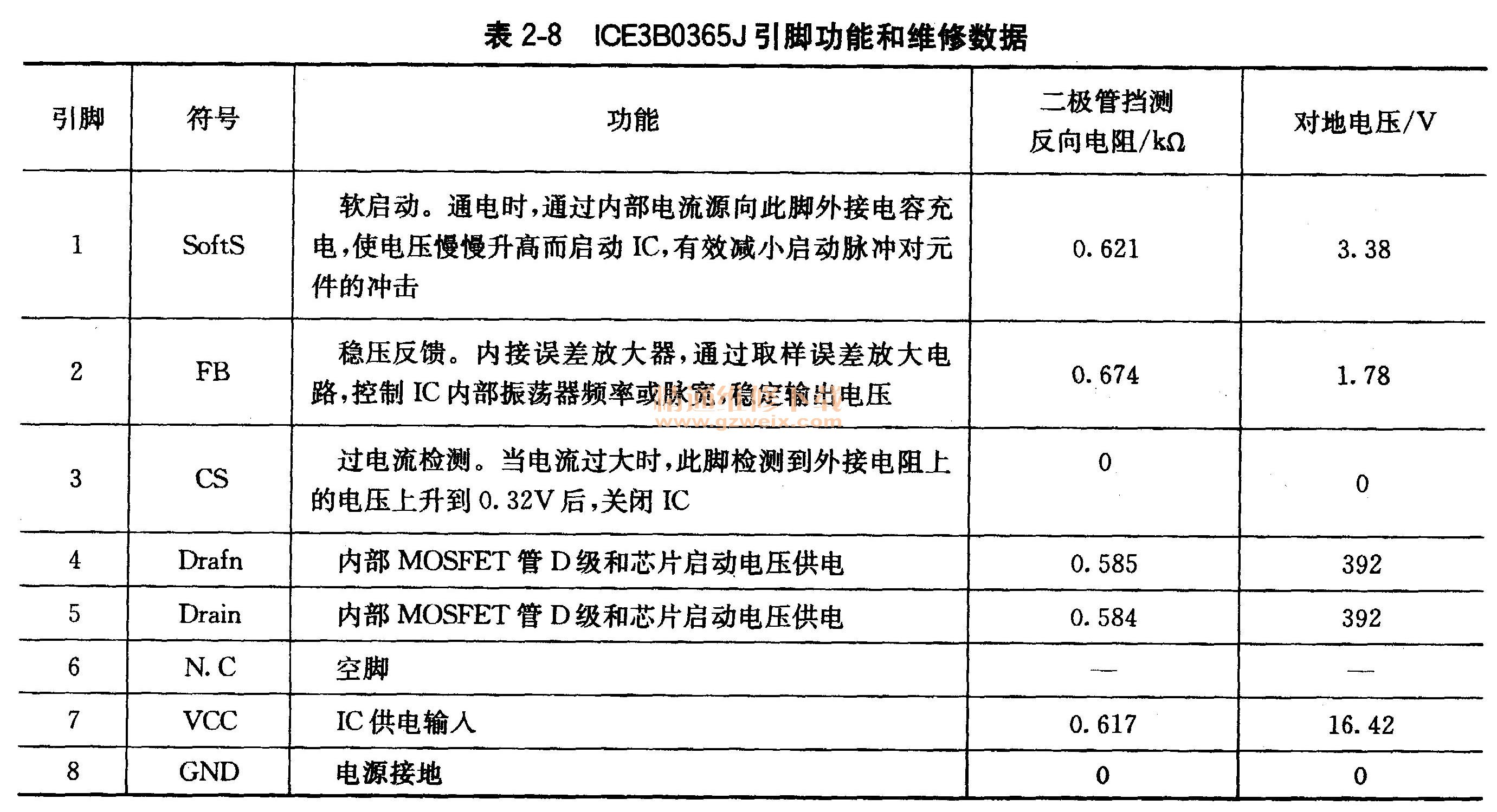

    ①ICE3B0365)简介ICE3B0365)是PWM控制芯片/MOSFET大功率场效应管的复合电源芯片,内部电路如图2-21所示,包括振荡器、取样稳压、驱动级等控制电路和MOSFET开关管,为单极性控制驱动输出,设有过流、过压、欠压保护功能。ICE3B0365J引脚功能和维修数据见表2-8。
ICE3B0365J内部电路方框图


    ②启动工作过程待机副电源的工作过程如下:电视机上的电源开关接通后,交流220V整流滤波电路输出的约300V电压,经DP801向PFC滤波电容CP803、CP810充电,产生待机状态+300V的直流电压,该电压经BM802、BM803、变压器TB801 S的6-5绕组和FB801加到ICB801的4、5脚上。4、5脚内接开关管和启动电流源,加在4、5脚上的电压进入集成块内部电路后,通过电流源对ICB801的7脚外接电容CB807进行充电。当充得的电压达到8.5V以上时,ICB801振荡电路开始振荡,产生约l00kHz的脉冲信号。经内部相关电路处理后输往内部开关管的G极,控制开关管的工作于开关状态,其脉冲电流在开关变压器TB801 S产生感应电压。
    待机副电源进入正常工作后,开关变压器TB801 S的2-3绕组感应电压经DB807整流,CB809、CB812滤波后,得到约17V电压经DB811加到ICB801的7脚,作为集成块 ICB801稳定工作时的工作电压。
    TB801S的4-3绕组输出的脉冲信号经DB809整流、C$816滤波后,得到约20.2V电压。该电压分成三路:第一路经RB806送往开待机控制电路,作为待机控制电路的工作电压;第二路送往欠压保护电路QP805的e极,作为QP805的工作电压;第三路加到QB801的D极,通过QB801送往主电源和PFC电路,作为主电源和PFC电路的工作电压。
    TB801S的7-9绕组输出的脉冲信号经DB853整流、CB855滤波后,得到+5VSB电压,通过插座CNM801送往主板(信号处理板),作为电视机在待机状态时的工作电压。
    ③稳压控制电路待机电源中的稳压电路由分压取样电路RB852、RB859、RB830、误差放大电路ICB851、光耦PCB801S等元件组成。
    通过取样电路对副电源输出的+5VSB电压进行取样,经ICB851比较放大后,产生误差控制电压,通过光耦PCB801 S对厚膜电路ICB801的2脚内部振荡电路进行控制,达到稳定输出电压的目的。

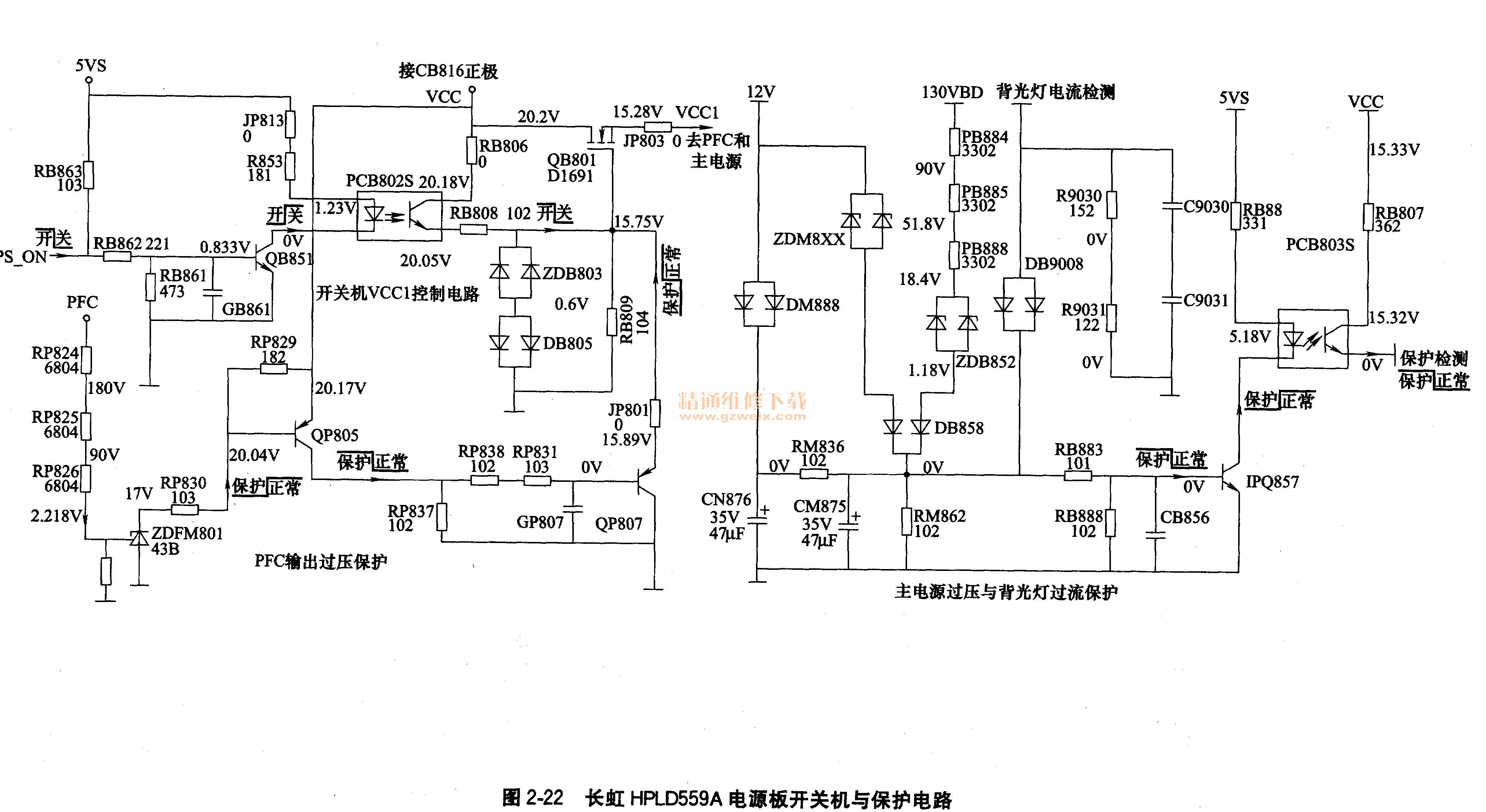

    ④待机控制电路长虹HPLD559A电源板中的待机控制电路如图2-22所示。该电路主要由QB851、PCB802S、QB801组成。通过对PFC电路和主电源中的驱动脉冲形成电路的供电电压进行控制来实现开/待机控制的。
长虹HPLD559A电源板开关机与保护电路


    待机控制电路中的QB851为待机控制管,其工作状态受信号处理板输出的开/待机控制电压控制。QB801、PCB802S、ZDB803、DB805、RB808等元件组成单管稳压电路。
    用遥控器或本机键开机时,主板输出的开/待机控制电压((PS-ON)为高电平,QB851导通、PCB802S导通、待机电源输出的20.2V电压经R806、PCB802S、RB808加到QB801的G极,QB801导通,20V电压经由QB801输出约15.28V的VCC电压,送往主电源和PFC驱动电路,启动主电源和PFC电路进入工作状态。
    待机时,主板输出的开/待机控制电压(PS-ON)变为低电平,QS851截止、PCB802S截止、QB801的G极无电压截止,切断主电源和PFC驱动电路的VCC供电,主电源和PFC电路停止工作。
