松下TC-34P30OG彩电保护电路分析与检修
来源:本站整理  作者:佚名  2015-06-25 09:04:14

    TC-34P300G型彩电为松下公司生产的高端CRT高清彩电。该机除高频头和视频切换电路外,其他电路都集中在一块直插的数字板上,其线路结构紧凑,保护电路完善,但却给维修带来不便,尤其是保护电路部分。

    一、保护电路分析
    该机保护电路故障检测和保护执行均由IC1101 (SDA5550M)完成,由26脚、27脚检测,49脚执行保护。其中26脚接插件A51的12脚,26脚接插件A51的26脚。

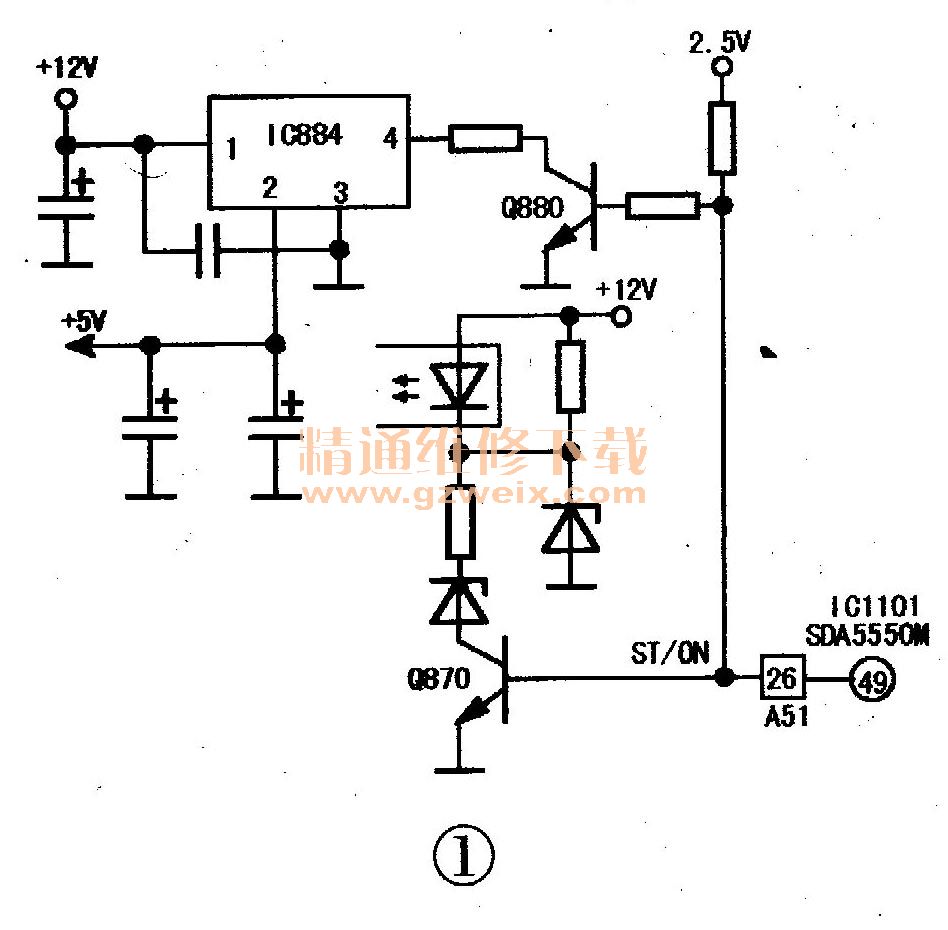

    当电路出现故障使IC110的26脚或27脚电压拉低时,49脚(ST/ON)输出高电平,一路使Q870导通,主电源进入待机状态,+B电压由140V降至约80V;另一路使Q880导通,关断小信号供电输出,如图1所示。

    1.+B过流检测电路

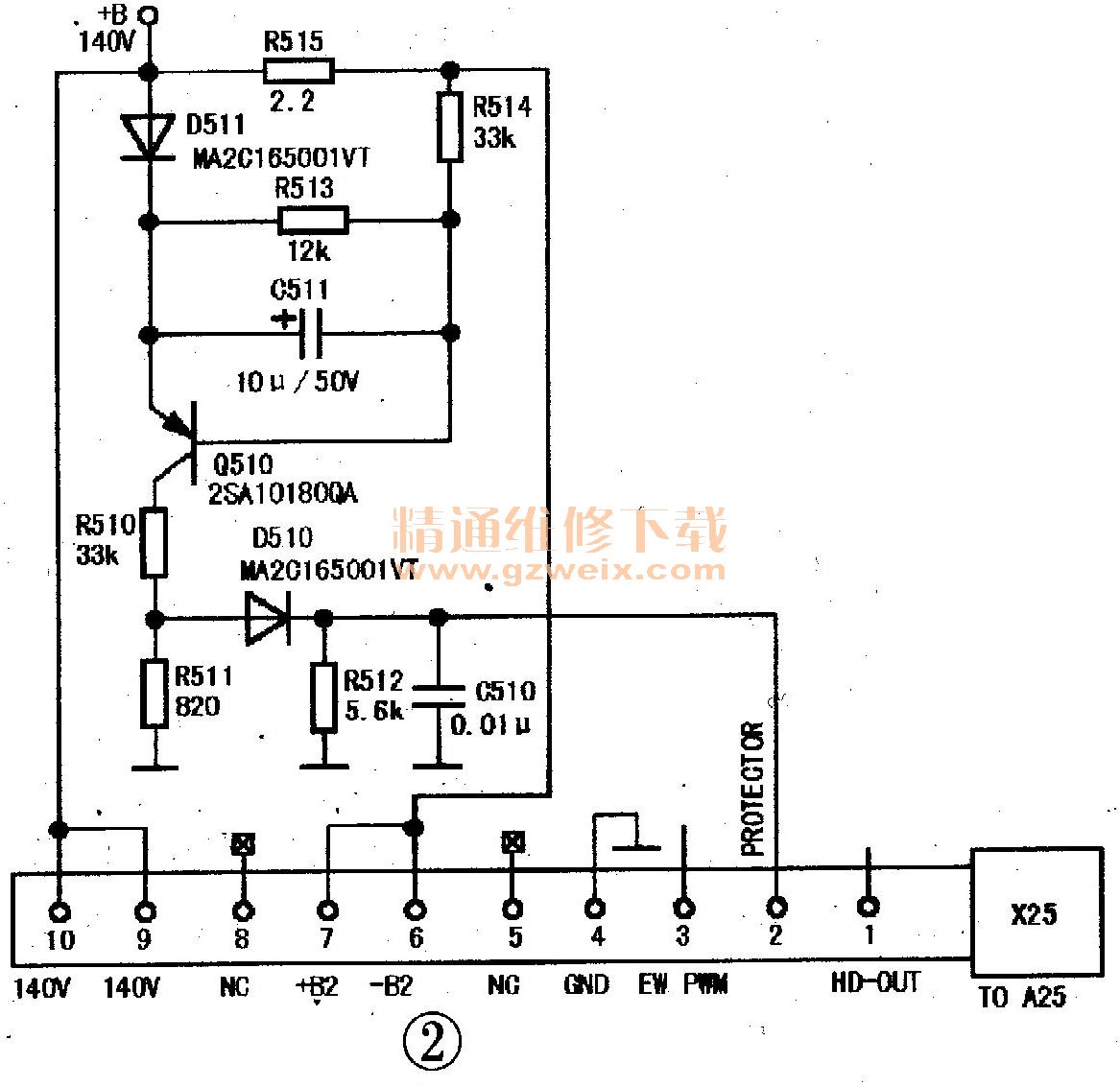

    该电路在X板上,由+B输出电流取样电阻R515和检测三极管Q510等元件组成,如图2所示。当+B负载正常时,在R515上的压降较小,Q851处于截止状态;当+B负载短路时,+B输出电流增加,R515上的压降增加,Q510导通,导通电压经R510、R511分压后,通过二极管D510及接插件X25的②脚输出保护信号PROTECTOR。

    2.行输出过压检浏电路
    该电路由C504、R503、R504、D503、D504等元件组成,如图3所示。行输出变压器T501 (BSC29-0163A)的①-②绕组输出的灯丝电压,经D502、C504整流滤波为直流电压。若+B电压升高或行逆程电容开路,行变输出电压均会升高,当由R503、R504分压所得电压高于D503的稳压值时,D503击穿导通,Q565导通,将IC1101的27脚电压拉低,IC1101的49脚输出待机高电平,整机进入保护状态。

    3.行AFC过压检测电路
    该电路由R566、D567、D568、D566等元件组成)对C566、C565分压产生的AFC电压进行检测。当行输出脉冲电压升高或行AFC分压电容变质造成AFC电压升高一时,D567、D568击穿,通过二极管D566向Q565提供正向偏置电压,Q565导通,IC1101的27脚电压拉低,整机进入保护状态。
    4.场输出失常检测电路
    该电路由D452、Q451、D454等元件组成,对场输出块IC451(TDA8177D)的③脚电压进行检测。正常时,IC451的③脚有脉冲电压输出。该脉冲电压先经R455限流和D452、C451整流滤波,再通过分压电阻R467和R468向Q451提供正向导通电压,使Q451导通,D454截止,对保护电路不产生影响。当IC451损坏或因其他原因导致其无脉冲电压输出时,D452和Q451截止,Q451集电极为高电平,D454导通,向Q565提供正向偏置电压,Q565导通,整机进入保护状态。
    5. 12V电压失压检测电路
    正常时,受控的12V电压经R882和R881分压,得到一个固定电压,送给IC1101的26脚,如图4所示。当因各种原因造成12V电压丢失时,IC1101的26脚电压被拉低,49脚输出待机高电平,整机进入保护状态。

    二、维修实例
    故障现象1:不开机,指示灯闪烁。
    分析检修:该机经厂家售后服务部判定为数字板有故障,客户至我处求修理。试机,有瞬间高压,随后保护;测得主电压由140V降为80V。代换数字板后故障依旧,决定摘板回店维修。
    拆下二极管D454去掉场保护试机,出现高压,不再立即保护。本想多试一会,结果高压也没有了,只有“吱吱”声。经查,行管Q551(2SC5591,1700V/20A/75W)击穿,换上一只2SC5144型行管(垫上云母片),接上行偏转线圈试机,行管不再击穿。接上一只普通显像管试机,出现图像。上门装机,出现2cm宽的蓝屏亮带,赶紧关机,并将加速极电压调到最低,以防止显像管被切颈。怎么会这样呢?难道因路上颠簸出现虚焊?
    拆下主板,对场部分进行加焊,故障不变。难道是场偏转线圈有故障?测得场偏转线圈两端阻值为332Ω(数字表测量),明显偏大;分开测两组场偏转线圈,测得每组的阻值均为3.6Ω,正常,看来问题出在偏转线圈上的接线端子板上。拆下偏转线圈,发现一线头的焊点处有烧焦痕迹。对烧焦处进行清洗并补焊后,测得场偏转线圈两端阻值为7.4Ω,看来两组线圈为串联。装好偏转线圈试机,亮带消失,慢慢调高加速极电压,出现正常的蓝屏,再把二极管D454装上试机,不再保护,一切正常。

    故障现象2:开机保护,指示灯亮,但不闪烁。
    分析检修:该机最初是开机指示灯闪烁,无高压,灯丝不亮,以为是高压包坏了,由于看不清高压包上面的型号,于是照着图纸上的型号买了一个装上去,一通电开机就冒烟。
      拆机一看,R502 (10Ω)已严重烧焦。由此看来,R502后面肯定有严重短路现象。经查,除C504(10μF/50V)对地短路外,其他元件并无异常。
    拆下新换的高压包与原机高压包进行对比测量,发现两者引脚功能不一样。装上新高压包后,其灯丝绕组会直接与+B电压接通,所以导致C504击穿、R502烧毁。更换C504和R502,并装回原高压包,按照例1的办法检查,发现也是场保护,取消保护,并将加速极电压调到最低,能看到一条水平亮线,代换IC451后故障排除。

    故障现象3:不定期花屏,色彩不正常,有时会自动进行待机状态。
    分析检修:根据故障现象分析,怀疑数字板(型号为TNP4G189)引脚接触不良,用橡皮擦将其擦拭干净后试机,故障依旧。

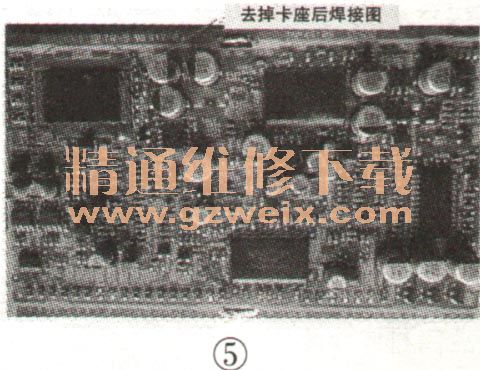

    拆下数字板的屏蔽罩,补焊其正反面的贴片集成块,花屏和色彩不正常现象不再出现,但仍会不定时自动进入待机状态,只不过出现的频率有所降低。经过一番检查,最后把目光集中在FLASH芯片的卡座上,去掉卡座,将芯片直接焊在数字板上,如图5所示。长时间试机,故障不再出现。

    小结:检修该型彩电时,要注意以下几个问题:
    1.图纸上的高压包型号标注为ZTFN57007A,而实际型号为BSC29-0163A,两者脚位通断不同,前者为①、⑨、⑩脚通,后者为⑧、⑨、⑩脚通(松下机的高压包脚位标法和其他机器相反)。
    2.在取消场保护试机时,一定要将高压包加速极电压调到最小,防止出现切颈现象。开机后,可根据灯丝是否点亮或高压是否产生来判断电路是否正常。若电路正常,再慢慢调高加速极电压。故障排除后,应恢复所有保护电路。
    3.拆板维修该机主板时,必须接上行、场偏转线圈试机。如不接行偏转线圈,则很快就会烧毁行管;如不接场偏转线圈,开机出现高压后会立即进入保护状态,电源指示灯闪烁。
