8．调光控制电路
    该主板设有脉冲调节（DIM-PWM）和电压调节（DIM-DC）两种背光亮度调节方式（DIMING）、P100的⑧脚为DIM-DC调光控制输出端，11脚为DIM-PWM调光控制输出端，如图19所示。

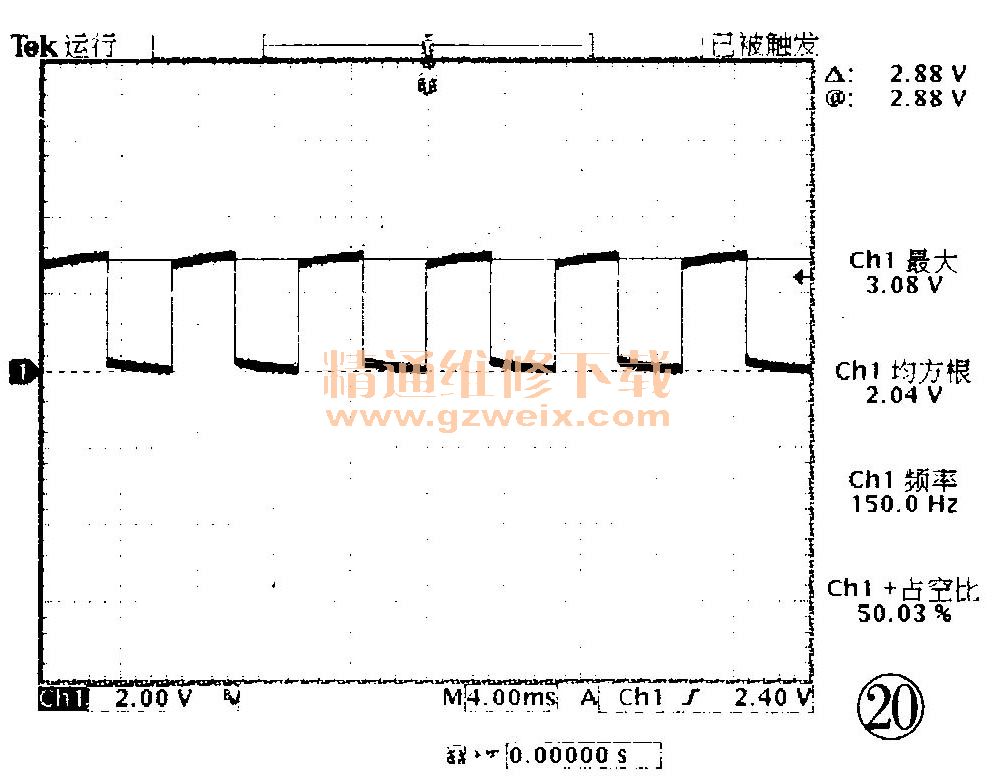

    若用DIM-PWM调光控制方式，则P100的11脚的波形如图20所示，用万用表测得该脚的直流电压约为2V；若采用DIM-DC调光控制方式，则调节亮度时，P100的⑧脚电压应在0.5V～3.3V之间变化。

    9．上屏电压控制电路
    Q403为上屏电压控制管，如图21所示，相关控制电路如图22所示。在待机状态时，主芯片的128脚（LVDS-PWR-EN）输出低电平，三极管Q400截止，其c极为高电平，则P沟道场效应管Q403截止，无输出电压送往逻辑板。二次开机后，主芯片的128脚输出高电平，三极管Q400导通，其c极为低电平，则Q403导通，其漏极（D）输出12V电压（LVDSVDD）。



    实际上，在二次开机后，该电路启动有一定的延迟时间，该时间的长短可以通过改变R441的阻值来调节，R441的阻值越小，延迟时问越一长。
    10．静音控制电路
    该机静音控制电路主要由三极管Q502、Q503等元件组成，如图23所示，相关电路如图24所示。



    二次开机后，Q503的b、e极电压均开始上升，由于b极外接有R509和C501、C501有一个充电过程，则Q503的b极电压上升速度比e极慢，当e极电压高于b极电压0.6V时，Q503导通，其c极输出高电平，Q502导通，SD信号为低电平，则伴音功放块TPA3113D2（U500）的①脚为低电平（约0.3V）、U500进入静音状态。在C501的充电过程后期，则Q503的b极电压会快速上升，当b、e极间电压小于0.6V时，Q503截止，其c极输出低电平，Q502截止，SD信号为高电平，U500的①脚为高电平（约3.1V）、U500进入正常放大状态。
    实测得Q503的三极波形如图25所示，供参考。

    11.DDR供电电路
    该机的DDR动态存储器）电路集成在主芯片内部，该部分电路的供电端为11、13脚，实修时，可以以电阻R406的一端作为测试点，如图26所示。
