近年来，背光采用LED的小屏幕（小于26英寸）液晶彩电已成为主流。这类液晶彩电的明显特点是厚度薄、功耗低、功能多，这就要求对应的板件也要具有这些特点。针对这一变化，市面上出现了多款对应的超小型通用主板，根据其输出信号的分辨率分为标清（1366×768）与高清（1920×1080）两大类。下面以市面上常见的一款小屏幕液晶彩电超小型通用主板为例，介绍其改装连线与升级操作，供换板时参考。

    该类主板一部分采用高集成度单芯片TSUMV29LU，如图1所示。该单芯片内部集成有CPU、DDR（随机存储器）与音视频解码电路，主要具有以下特点：1．具有多路信号输入功能，支持1080P高清信号；2.内置音效处理模块，支持平衡、高音、低音调整等功能；3．采用2D视频解码技术进行亮色分离，图像艳丽，画质清晰；4．具有全制式电视信号接收，视频、音频格式自动检测，及TV、AV、VGA、S端子及HDMI（高清晰多媒体接口）信号输入功能。

    该类主板还有一部分采用新型高集成度单芯片TSUMV59XU -Z1，如图2所示。该单芯片在TSUMV29LU的基础上增加了多媒体（图片／音乐／电影）播放功能，并在图像解码上采用3D视频解码技术，图像效果有所提高。该板安装有HDMI， USB等信号输入接口，具有强大的多媒体播放功能，可输入4801/P、5760i/P、10801/P及720P的隔行／逐行信号，支持TXT文本信号，jpg、bmp、png等格式的图片信号，MP3、WMA、M4A（AAC）等格式的音频信号，MPEG1、MPEG2，MPEG4、RM、RMVB、MOV、MJPEG、Divx、H.264 、MKV等多种格式的视频信号。

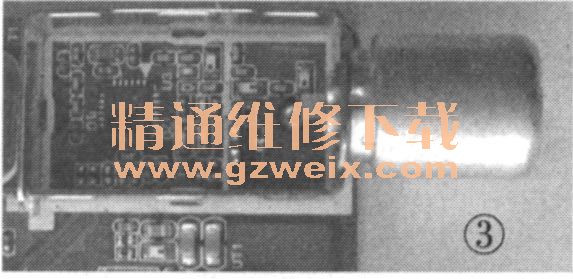

    该类板采用超小型数字高频调谐器，如图3所示，接收信号频率为48.25MHz-863.25MHz，频道存储数为199。

    该板的伴音功放型号为NS4263，这是一款带有AB类和D类工作模式切换功能，且无需滤波器就具有超低EMI电磁辐射）的双声道音频功放块。当把耳机插头插入耳机插孔时，NS4263便以单端工作模式驱动立体声耳机。

    NS4263的供电电压为3V～5.5V，能方便地与各型电源板（含液晶电源板、电源高压二合一板等）相连接。在工作电压为5V时，输出功率约为2.2WX2 （4S1），能满足一般的收视要求。

    一、常用插座或接口功能介绍

    该板的各类插座（含预留有孔位的插座）接口较多，除LVDS插座外其他插座的背面均标注有各引脚功能，按照标注接线即可。
    1．背光板连接插座（CN2 ）
    标有字符“INVERTER”的红色插座CN2为背光灯驱动板连接插座，各脚功能见表1。

    【提示】在实际改装中，若开机后上屏电压大幅下降，或开机后主板又立即自动返回到待机状态，这时需检查电源板送出的＋12V电压的功率是否足够。

    2．按键及遥控信号输入插座（CN7）

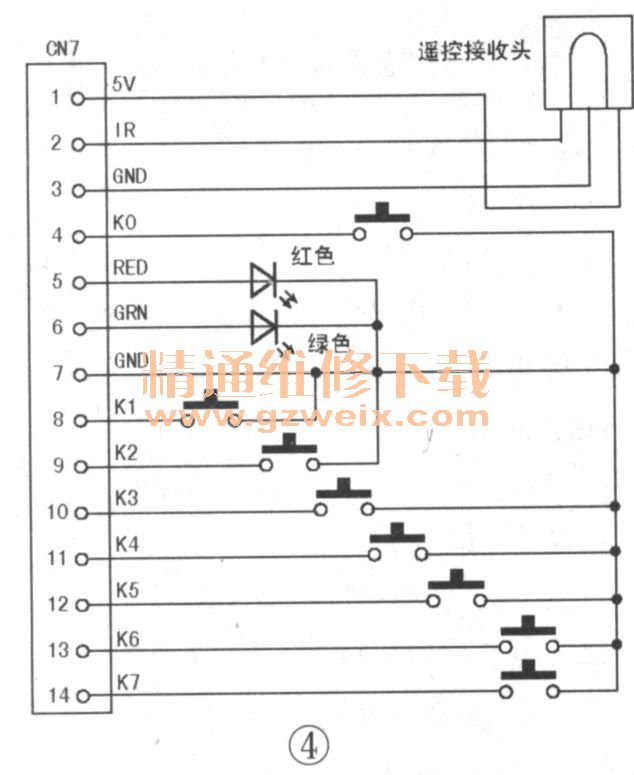

    CN7是按键及遥控信号输入插座（标有字符“IR&KEY”）。按键及遥控接收头的接法如图4所示，RED、GRN分别接红、绿发光二极管，作为开／待机指示灯；IR接遥控接收头的信号输出端；KO-K6外接按键（常用的有7个，即开／关、菜单、节目＋／－、音量＋／－、TV/AV），K7为备用按键，按键的另一端全接地，改装时非常方便。

    在实际改装中，也可将插座CN7中RED、GRN改用为开关电源或背光灯驱动板的开／关控制信号，分别对应于高、低电平有效。

    3．上屏线接口（CN12 ）

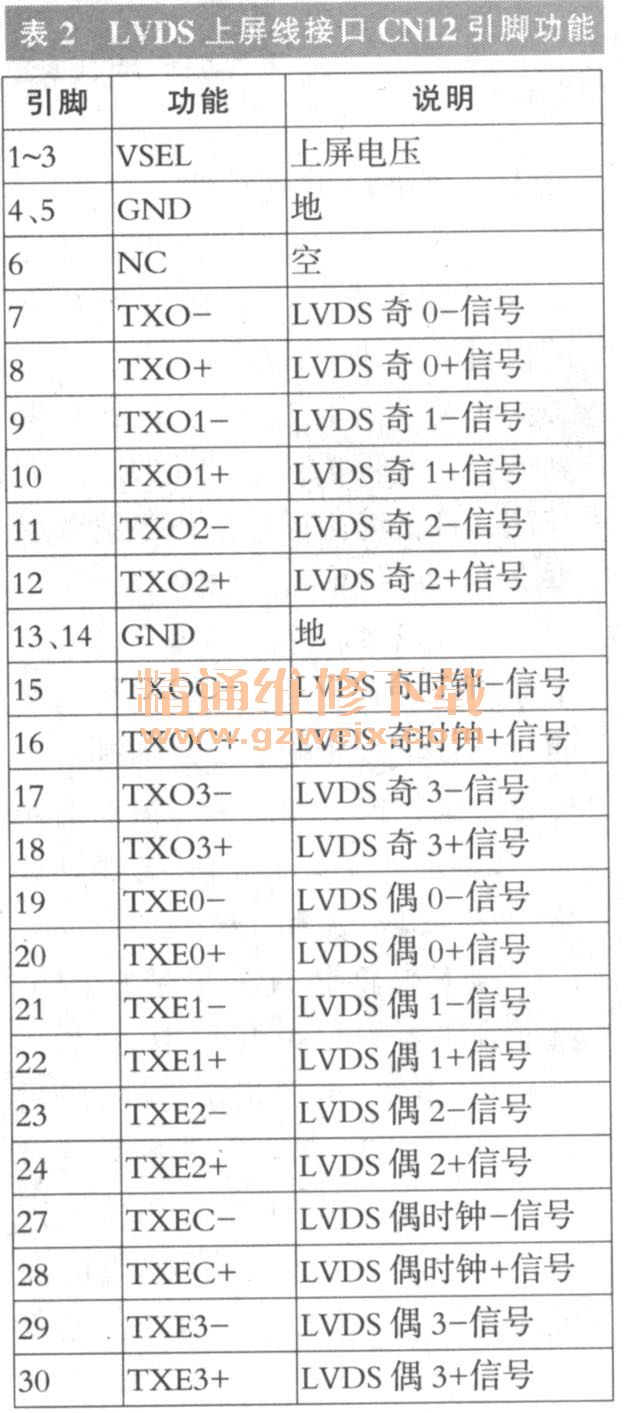

    CN12为LVDS上屏线接口，标有白色小三角形所对应的针为1脚，即上排从右向左的脚位依次为1 、3 5 、7......，下排从右向左的脚位依次为2、4、6、8......，其引脚功能见表2。

    【提示】目前，市面上所售的通用主板的LVDS插座引脚功能均相同，其他插座的引脚功能（含板上的标注）相近，可对照参考。

    4. USB与HDMI插座
    在换用该通用主板时，应先看用户常用到哪些接口，如用户家使用的有线电视信号，则需尽可能地将该板的高频调谐器插口安装在原天线孔位置，若不能安装于此位置，则可买一条市售的射频转接线，一端接通用主板的高频调谐器，另一端固定在原天线插孔处。若用户家使用的是机顶盒的音视频信号，则需尽可能地将该板的AV插口安装在原机AV孔位置；若使用的是机顶盒的HDMI信号，则需尽可能地将该板的HDMI插口安装在原机HDMI孔位置。

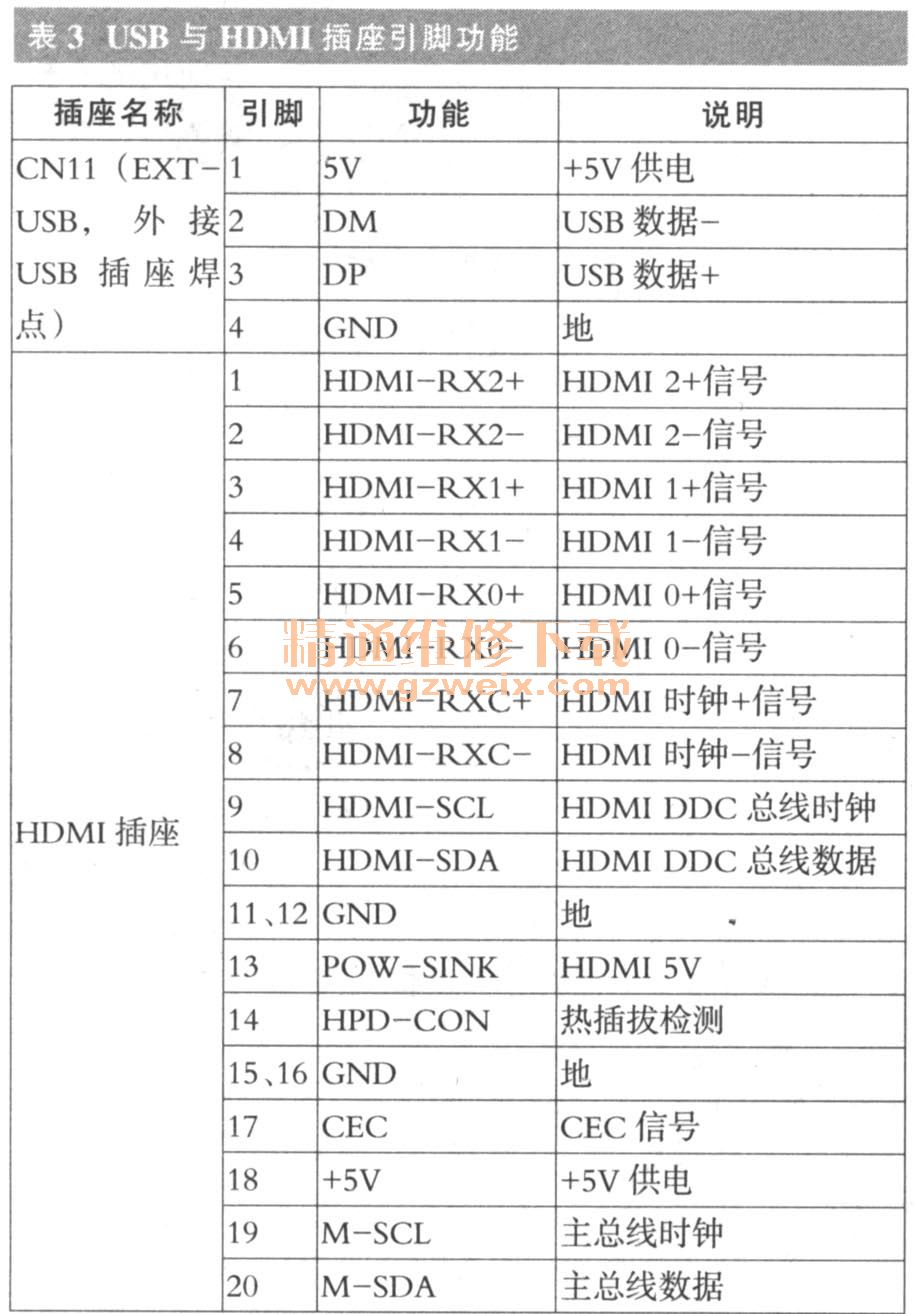

    若原机后盖上的USB或HD-MI孔位与该板的插孔位置相差甚远，可只保留原机主板上的相应插孔，然后用导线对应接到该板上CN11或HDMI相对应的焊点上。USB与HDMI插座的引脚功能见表3所示。
