跟我学修液晶电视—背光灯驱动电路的器件级维修之四
来源:本站整理  作者:佚名  2013-11-03 10:04:18

    笔者在前面介绍了在没有电路原理图的情况下,找出背光灯驱动电路中的功率放大电路和激励脉冲放大电路的方法,下面再谈谈如何确认出背光灯驱动电路中的激励脉冲形成电路。
    在液晶电视中,不管是LCD背光灯驱动电路,还是LED背光灯驱动电路,其电路中的激励脉冲形成电路都有一个共同的特点,这个特点就是其激励脉冲形成电路都是由专用集成块组成。

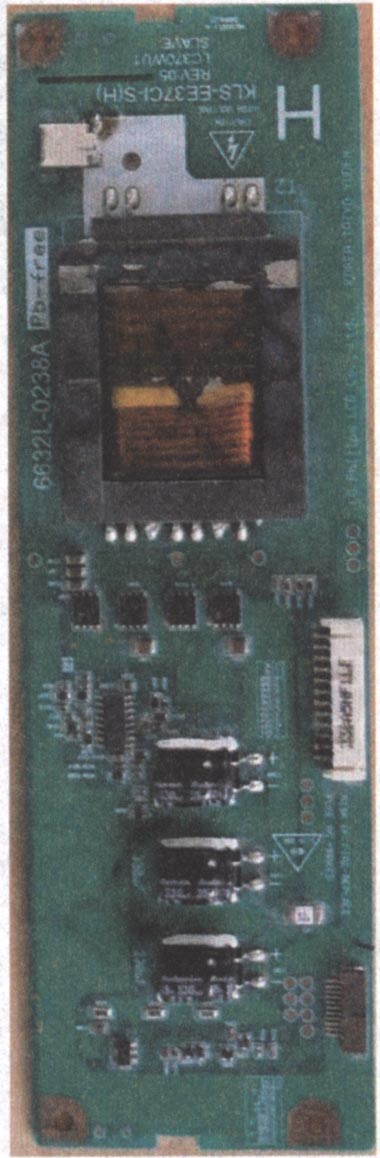

    图1和图2是一台37英寸LG液晶屏中的背光灯驱动电路。它由两块电路板组成,图1中的电路板为主板,图2中的电路板为副板。稍加对比就会发现两块电路板上的部分电路是相同的,而这相同的电路部分就是与输出接口相连的输出变压器:T1、T2,功率放大器:Q1、Q7、Q9、Q10和Q201、Q207、Q209、Q210,以及接于功率放大器前面的集成块:IC2和IC202。



    我们知道,在LCD液晶电视背光灯驱动电路中,激励脉冲形成电路专用集成块只路中的脉冲振荡电路除了集成块内部电路外,通常还通过集成块的2-3个脚接有外部元件。这说明专用集成块中与振荡电路有关的脚有2-3个脚。3.驱动脉冲输出。在LCD背光灯驱动电路中,激励脉冲形成电路输出的驱动脉冲有两通道和四通道两种形式。两通道指激励脉冲形成电路有两路驱动脉冲输出,四通道指激励脉冲形成电路有四路驱动脉冲输出。从脉冲输出看。激励脉冲形成专用集成块至少应当有两个或者四个引脚为驱动脉冲信号输出脚。4.过流、过压保护。过流、过压保护是激励脉冲形成电路中必不可少的电路,来自背光灯输出电路的过流、过压检测信号通过相关电路由集成块的不同引脚进入集成块内部,通过内部电路实现过流、过压保护。因此,在背光灯驱动电路的激励脉冲形成专用集成块能有一个。既然在副板上没有看到第三块集成块,那么,在由主、副板组成的背光灯驱动电路中,其激励脉冲形成电路一定在主板上。图1中的电路板上有四个集成块:IC1、IC2、IC3、IC4,哪个集成块是激励脉冲形成专用集成块呢?在找专用集成块之前,先让我们了解一下激励脉冲形成专用集成块所具备的基本功能。
