随着液晶电视维修量的增加，液晶屏组件（包括液晶面板、行列驱动电路）损坏时有发生，这就需更换液晶屏。另外，现有部分液晶屏（尤其是犯英寸及其以下小屏幕）的逻辑板与屏面板采用软排线焊接，如图1所示。对于这类屏，若逻辑板损坏，因无专用工具拆下逻辑板，也只有连屏组件一起更换。

    在更换液晶屏时，因市售液晶屏的型号非常有限，在很多时候难以买到同型号液晶屏，那么有没有办法代换呢？为了说明这个问题，下面不妨先介绍一下液晶屏组件（常称液晶屏）的连接关系与信号组成。只有对移有一个较为深刻的认识，才能更好地进行硬件与软件的改动。

一、连接关系与信号组成

    液晶屏本身配有相对应的逻辑板，并且大部分液晶屏还自带有背光灯驱动板，如图2所示，代换时只需用原机的电源板与信号板，即用原机的电源板为新换液晶屏的背光灯驱动板供电；用原机的主板（又称信号板）为新换液晶屏的逻辑板提供上屏信号（其格式多为LVDS）与上屏电压，并为背光灯驱动板提供背光开／关与亮度控制信号。

    简单地说，在代换液晶屏时，其硬件连接有两处：一是背光灯驱动板与原机电源板、主板的连接；二是LVDS线的连接。在具体代换时，需对这两处连接电路进行更改，为了能正确改动，在此先介绍相关信号的特点。

    1．背光灯驱动板的供电与控制
    （1）电源板输出功率与电压值
    液晶电视消耗的功率主要用在背光灯上，背光灯消耗的功率占整机总功率的80%以上。屏的尺寸越大，背光灯的数目越多，消耗的功率也就越大，这就要求原机的电源板功率应满足这一要求。对于采用灯管的普通液晶彩电而言，要求电源板的最小输出功率如下：17英寸，25W；20英寸，40W；26英寸，65W；32英寸，110W；37英寸，145W；42英寸，160W。

    普通液晶彩电逆变器的供电电压有12V和24V之分，通常22英寸及其以下的供电是12V； 26英寸及其以上的供电是24V。由于该供电电压的工作电流较大，背光灯驱动板上插座均设计为多插针并联连接的方式，如图3所示，其①～⑤脚为＋24V供电输入端，⑥～⑩脚接地。改装时，若仅用单根用较细导线连接，则会出现连接线压降较大且发热，这样不仅易导致背光驱动板因供电不足而工作异常，还易出现机器燃烧的安全事故。

    值得一提的是，部分液晶彩电给背光驱动板的供电连接线并不是直接与电源板相连，而是经主板“中转”，如图4所示，主板上的插座XS001与电源板相连，XS002与背光灯驱动板相连。

    （2）背光控制信号
    一是控制逆变器控制芯片工作的使能信号，即屏规格书中常说的Backlight on /off Control Voltage，也就是常说的背光开／关信号，常用标注为ON/OFF、ENA、SW、BLON等。该信号由电视主板输出，通常是一个高电平信号。虽然不同屏的高电平规定不一定相同，有的规定是3.3V，有的规定是5V，因其最小值要求在2V左右，这两类背光开／关信号均能超过其最小值，所以换屏时不用考虑这一电平值。

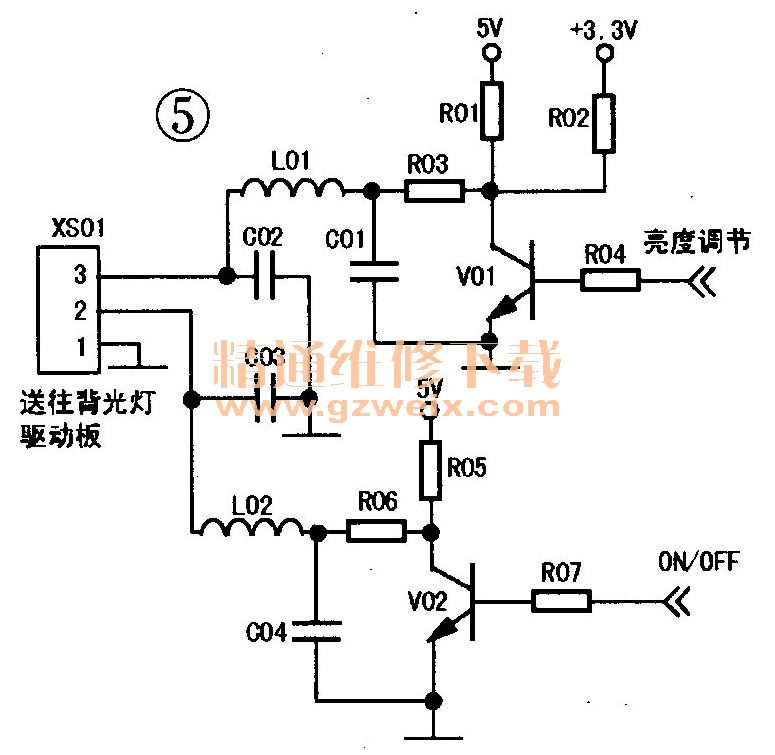

    第二个信号是背光灯亮度调节信号，即屏规格书上常说的PWMDimrning Control Voltage，这个电压值有如下几种调节范围：0V～3V、0V～ 3.3V、0V～5V。对于启用了背光灯亮度调节的机器，在换屏时须注意此电压调节范围是否一致，若不一致就需进行更改，否则图像亮度的调整范围不够。例如：某液晶彩电主板的背光控制电路如图5所示，当连接背光灯亮度调节电压为0V～5V的屏时，则接入R01，而R02不接；当连接背光灯亮度调节电压为0V～3.3V的屏时，则接入R02，而R01不接。

    2. LVDS信号
    （1）什么是LVDS信号
    LVDS （Low Voltage DifferentialSignaling）低压差分信号的缩写，它采用摆幅的差分信号技术，使信号能在差分PCB线对或平衡电缆上以几百Mbp，的速率传输，其低摆幅和低电流驱动输出实现低噪声和低功耗传输。

    因为LVDS信号直流偏置电平为1.2V，摆幅为±350mV，而且“-线”和“＋线”之间的干扰还能相互抵消，所以抗干扰能力非常强，因此现在液晶电视主板与液晶屏之间的连接基本上都是用它来连接。

    LVDS物理接口使用1.2V偏置电压作为基准，提供大约350mV的摆幅，其波形如图6所示。LVDS驱动器由一个驱动差分器与双电流源组成（电流通常为3.5mA），LVDS接收器具有很高的输入阻抗，因此驱动器输出的电流大部分都流过100Ω的匹配电阻，并在接收器的输入端产生大约350mV的电压。

    在传输信号时，虽然从逻辑“091电平变化到逻辑“1”电平是需要时间的，但是由于LVDS信号物理电平变化在0.85V～1.55V之间，其由逻辑“0”电平到逻辑“1”电平变化的时间比TTL电平变化要快得多，所以LVDS更适合用来传输高速变化信号。同时，其低压特点，也使其功耗很低。

    （2）LVDS信号的组数和对数与屏彩色度的关系

    LVDS接口的信号分为6位4组差分（又可分为6位单4组差分与6位双4组差分两类），8位5组差分（又可分为8位单5组差分与8位双5组差分两类）等多种类型，数据线名称为0-、0＋，1-、1＋，2-，2＋，CLK-、CLK＋，3-、3＋。如果是6位屏就没有3-，3＋这一组信号。

    一般标清屏的分辨率是1366 x768，多采用8位5组差分方式，其连线中的一对线是时钟线（CLK＋，CLK -），基他四对是数据线（Rx0＋RX0-；RX1＋，RX1-；RX2＋， RX2- ； RX3＋ ， RX3-），相应的三基色RGB是八位，即R0-R7，GO-G7，BO-B7，则屏的彩色度为8bit，色彩等级是128级。

    若是6位4组差分线，其连线中的一对线是时钟线（CLK ＋，CLK -），其他三对是数据线（Rx0＋，RX0-；RX1＋，RX1-；RX2＋， RX2-），则相应的三基色RGB是六位，即R0～R5，G0～G5，B0～B5，则屏的彩色度为6bit，色彩等级是64级。

    （3）LVDS信号的像素组成格式
    从上面分析知道，一般标清屏的三基色RGB的每一像素有八位或六位之分，即LVDS的双绞线有五对和四对之分，那么就存在一个分配问题，究竟是那对线传哪一个基色，某基色的每一位像素次序如何排列，只有统一了这些标准，液晶屏才能与主板进行正常的信号传输。换句话说，只有造屏的厂家和生产主板的厂家都遵守同一规定，这样两者才能对接，这一标准就是所谓的LVDS信号格式。

    目前，世界上通用的LVDS信号格式有两种标准，一种是美国的VESA，即美国视频电子协会最早为监视器制定的标准，也称Non-JEIDA标准，或叫正常标准，其结构和定时关系如图7所示；另一种是日本为数码相机等数码产品制定的JEIDA标准，其结构和定时关系如图8所示。

    从图7、图8可看出，LVDS信号由时钟信号、数据信号、行场同步信号、使能信号等四部分组成，在每一个时钟周期要进行七次数据采样，即每一个时钟周期就是一个完整的数据采集过程。数据使能信号（DENA）的作用是确认这个周期内所传输的数据是否有效，若为低电平，则表示这个周期内的数据为无效数据。reserved是预留的意思。
