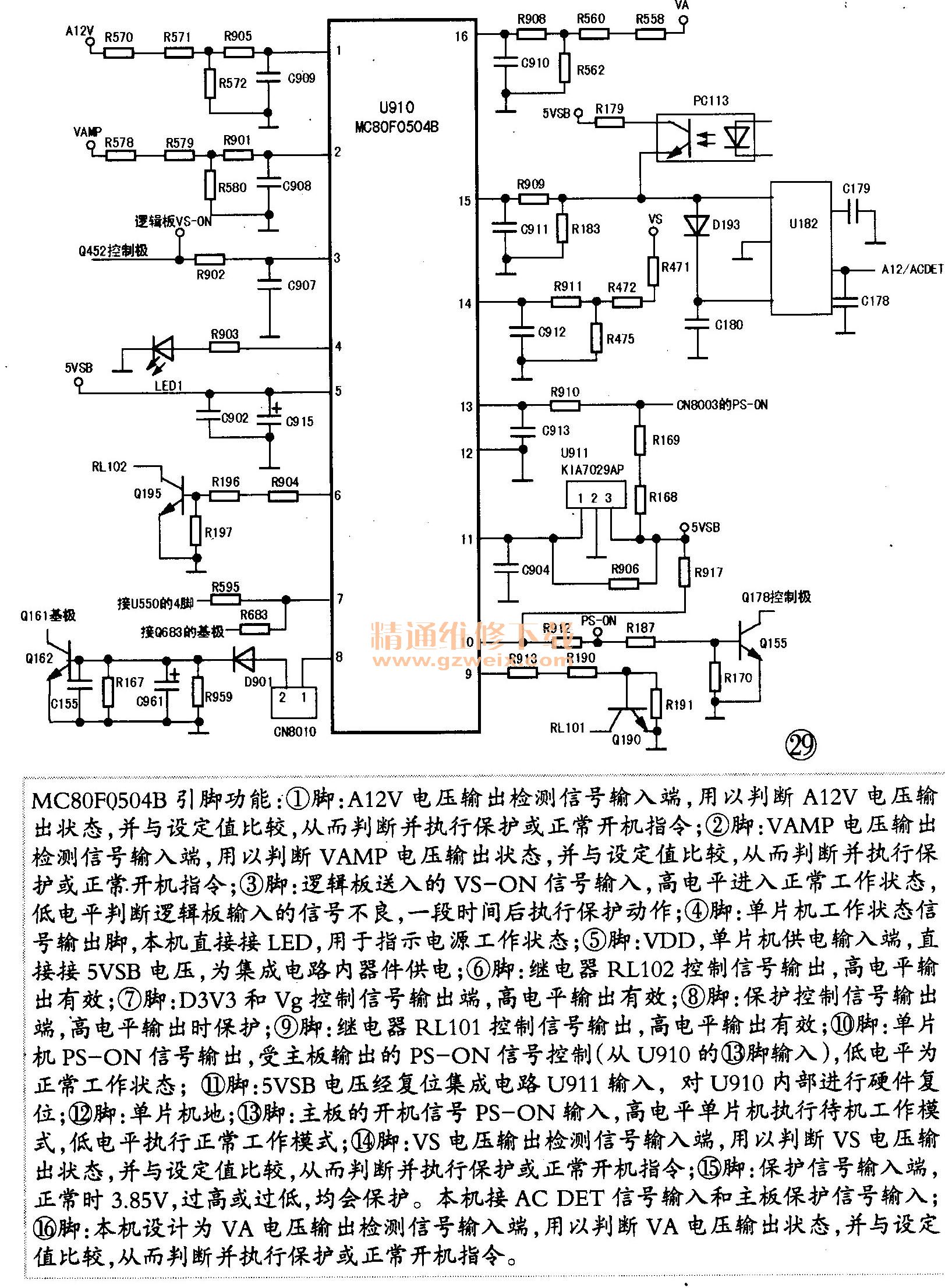

电源管理控制电路使用ABOV半导体公司生产的MC80F0504B（U910 ）作为电源时序控制和保护设定控制中心。MC80FO504是拥有．4k字节FLASH程序存储器的CMOS 8位单片机。电源管理控制及启动控制电路见图29。

    工作原理：开关电源中的待机电路工作后，形成的5VSB电压加到U910的⑤脚，IC得电后内部振荡器工作；同时，5VSB电压还加到U911（KIA7029）的输入端，产生复位信号后，直接送到U910的11脚，对单片机硬件进行复位。U910工作后，单片机按设定的程序进入工作状态，此时单片机检查15脚输入的AC DET信号是否为低电平，低电平执行保护程序，不能二次开机；高电平，判断交流电压输入符合输入标准，进入待机工作状态，同时检查13脚输入电平是否为低电平。

    当主板发出二次开机信号后，CN8003的PS-ON信号由5V变为0V，加到U910的13脚，单片机检厕到这一信号后执行开机动作，⑩脚输出的PS-ON信号由高电平变为低电平，逻辑板得到这一信号后，判断交流电压输入正常，等待供电输入；同时，⑩脚输出的低电平信号使Q155截止，使Q178、Q112导通，U111工作，输出稳压后的15V电压，为U201供电。

    在⑩脚输出低电平的同时，⑨脚输出高电平的继电器RL101控制信号，使Q190导通，RL101吸合，交流220V电压经BD201和BD202整流，送入功率因数校正电路。由于U201此时已经得到供电而工作，所以功率因数校正电路工作，形成395V左右的PFC直流电压，为后级电路供电。同时，从⑥脚输出高电平的继电器RL102控制信号，使Q195导通，RL102吸合，短路热敏电阻TH101，降低电源的自身损耗。

    PFC OUT电压送入PFC输出电压过高保护电路，判断PFC电路工作是否正常。当电压过高时，执行保护动作。PFC电压低于设计标准时，Q111截止，电源中只有待机电源工作，PFC电压在允许范围之内时，Q111导通，U112工作，输出受控12V电压，直接加到低电压形成电路控制器U520 （L6598）的12脚，低电压形成电路工作，输出VA,VAMP,A12V等电压。VA,VAMP,A12V电压经分压电阻分压后，送入单片机的16脚、②脚和①脚，与IC内设定电压进行比较，判断各路低电压是否正常，若不在设定值范围内，执行保护动作；若各路低电压正常，则从⑦脚输出高电平的控制信号，使VG和D5V,D3V3电庄都正常形成。D5V和D3V3再经过流检测电路送入主板和逻辑板等屏上组件板，为信号处理等IC供电。如果D5V或D3V3其中一路过流，电源将进入保护状态。输出电压若没有过流情况，电源不保护。D5V电压加到逻辑板后，逻辑板进入工作状态，输出屏驱动信号，同时，逻辑板给电源板一个高电平的VS-ON信号。3.3V的VS-ON信号分成两路：一路加到U910的③脚，判断逻辑板是否进入工作状态；另一路加到Q452的控制极，使Q446导通，受控12V经Q446加到U401（L6598）的12脚，VS电压形成电路工作，输出207V的V}电压，为Y板和维持X板供电。同时，电流检测电路检测VS电流输出情况，如果过流，则执行保护动作。VS输出电压还经R471、R472和R475-分压R911限流，C912滤除杂波后，加到U910的14脚，用来检测VS输出电压高低，过低或过高，均执行保护动作，避免损坏后级电路。

十、电源检修注意事项

    电源板LJ44-0132B结构复杂，检修有一定的难度，检修时应多看图纸和分析故障，做到有的放矢。电源设计有热地和冷地部分，检修热地时一定要注意，以防被电击，有条件的话最好使用1.:1隔离变压器检修电源板。检修中要注意热地和冷地的区分，以免损坏电路元件和被电击。

    检修电源板时，需要断开部分负载来检修，一定要看是否把稳压电路也一并断开了，如稳压电路被断开，可能损坏元器件。对VS电压而言，每一个屏都有一些分别，屏上商标贴纸上有该屏对电源的具体要求电压，更换电源板后，应仔细把该电压调成标贴纸上的数字。
    电源板上的元器件，多为专用元器件，一般要求使用原装配件。应急修理时，除必须考虑代换的元器件电性能参数指标与原型号一致或超过原装件以外，部分元器件的体积和外观也需要与原型号一样，否则会造成整机装配不良或元器件无法固定，还有可能造成与其他元器件短路。另外，由于等离子屏的工作温度较高，更换的元器件对温度有一定的要求，比如电容，最好选择105℃电容，否则，电源易出现热稳定问题，从而影响整机可靠性工作。

    电源板采用单面印制线，在电路中大2采用贴片元器件来减小电路板体积，在装贴贴片元器件时，印制铜箔面涂有硅脂，给修理故障测试元器件带来一定的麻烦，测试电压和电阻时要小心，以免误判。

    由于高压形成电路采用谐振开关电源，并且输出功率很大。而谐振开关电源带负载的范围变化较窄，空载时会使稳压回路不起作用，导致输出电压逐渐升高，会使高压形成电路因输出电压过压而进入保护状态，所以给拆机检修电源板带来麻烦。为此，拆机单独修理电源板时应在VS电压输出端接一假负载检修，以60W～150W左右的灯泡为假负载为宜。

十一、LJ44-0132B电源单独修理通电方法

    首先，找到接插件CN8003的④脚（PS-ON）和③脚（GND），用焊锡或短接帽短接，模拟主板发出了开机控制信号；然后找到接插件CN8002的⑨脚（VS-ON）和⑤脚（D5V），用一只4.7kΩ左右的电阻进行连接，模拟逻辑板发出了VS-ON控制信号；再在VS输出部分接一只100W左右的灯泡作为假负载，在CN8001插头处输入220V的交流电压，电源板正常，通电后各组输出电压均正常，并且灯泡发光。否则，则说明电源板有故障，需要检修。一般来说，哪组电压不正常，就是哪路电路出故障引起。

十二、三星S50HW-YD02型等离子屏自检

    方法是：去掉主板与等离子屏组件之间的连线，将电源板插座CN8003的④脚（PS-ON）,③脚（GND）短接，再将逻辑板上的插座CN2007 （③ ,④脚）短接，通电开机，正常时屏幕上出现测试图像，如果测试图像不正常，说明屏组件有故障，需要检修屏组件。

十三、维修实测数据

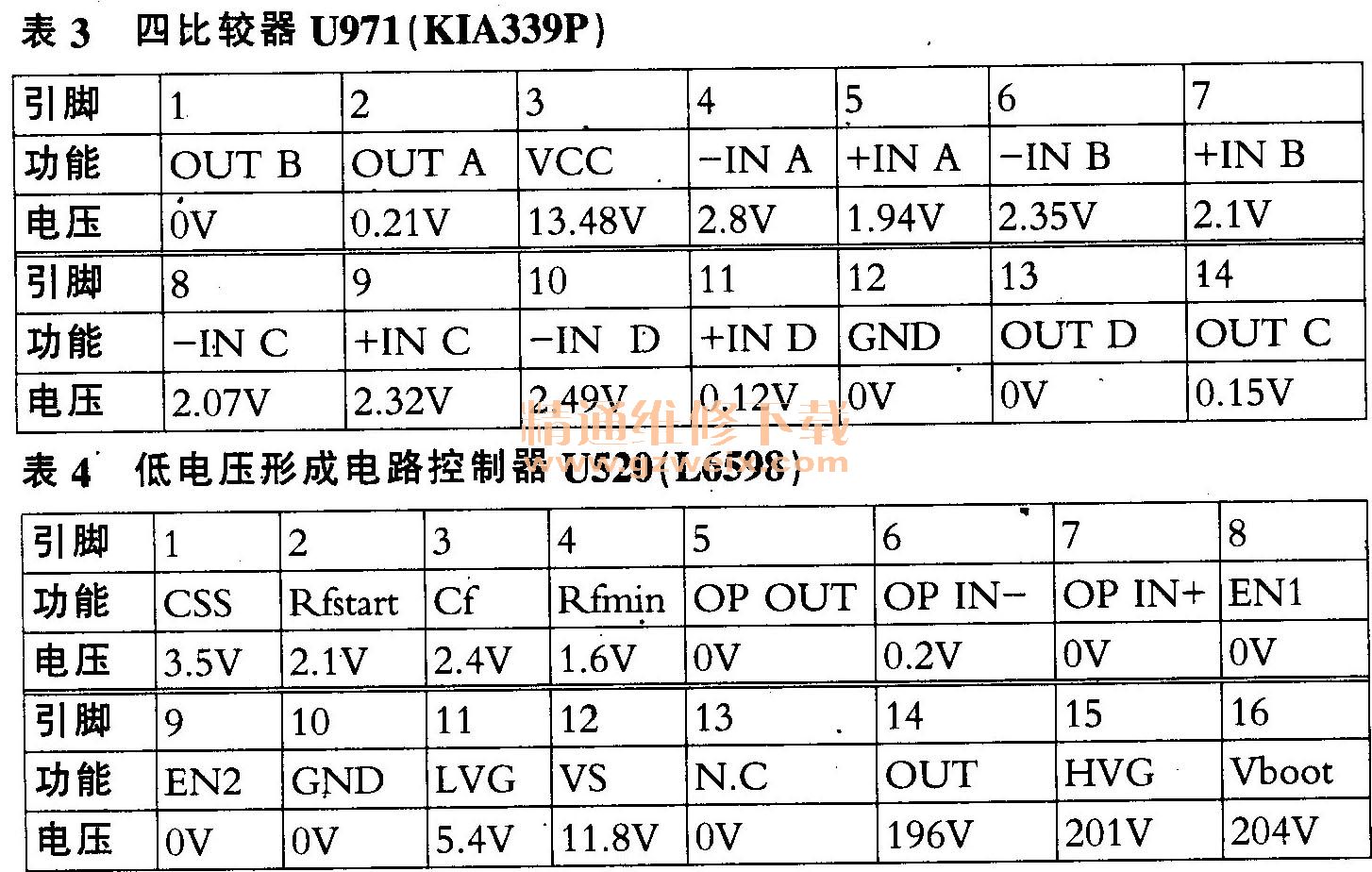

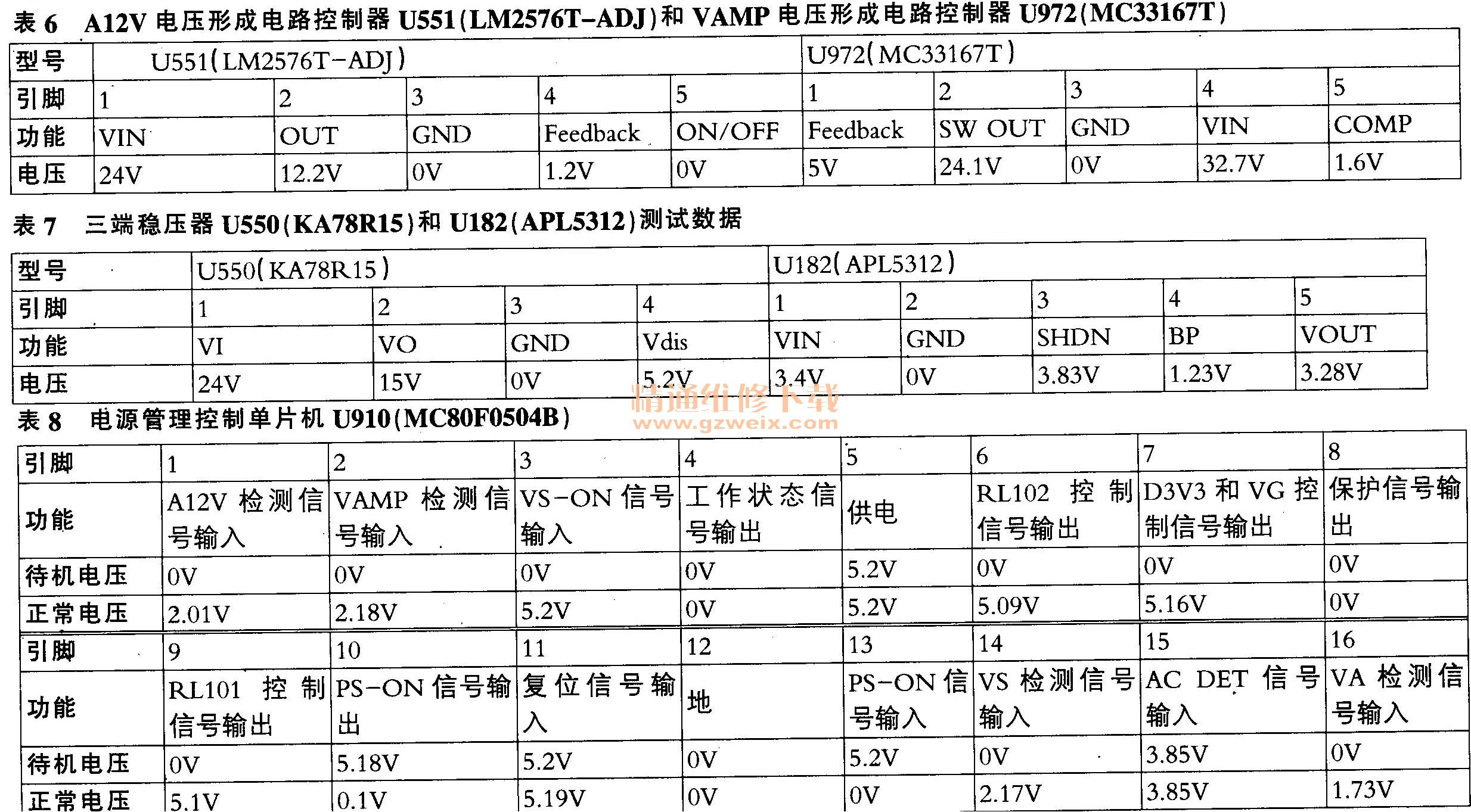

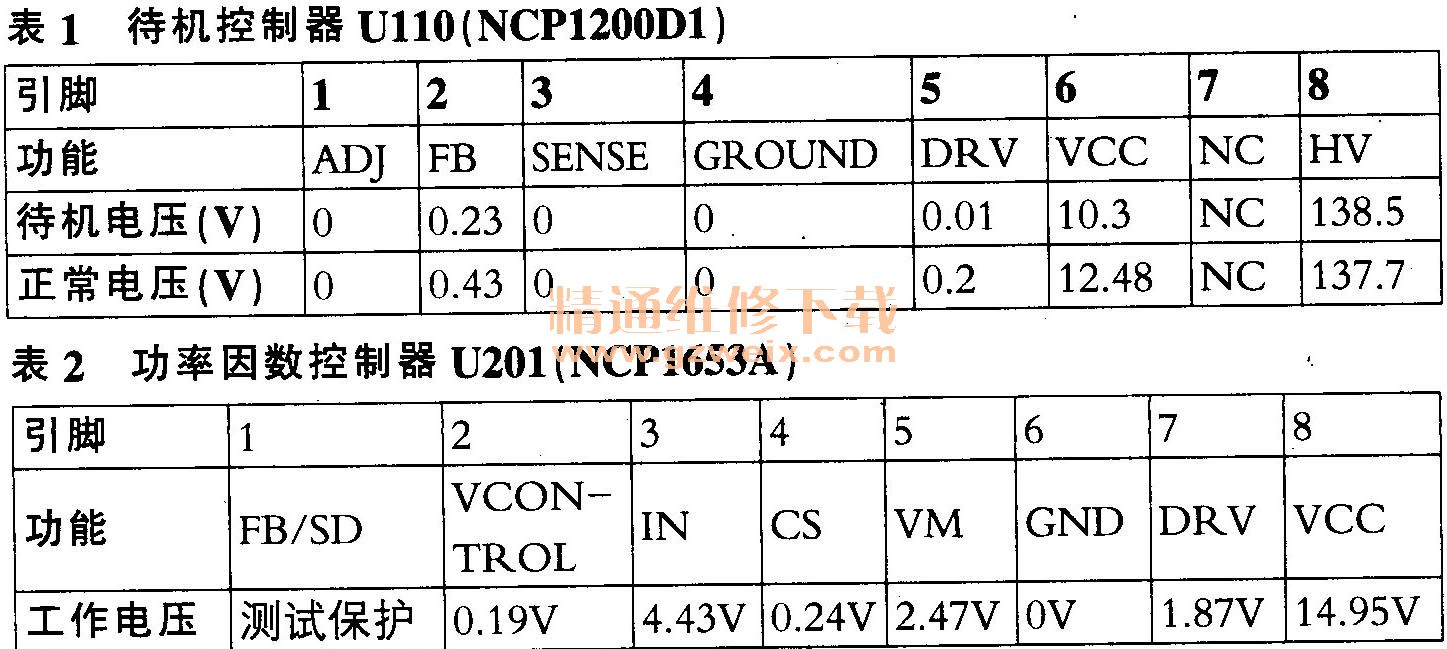

    实测数据为电源板单独通电状态下测试，见表1-表12。万用表为胜利88D型。






    例1：一台PT50600型等离子彩电，待机正常，二次开机后保护。
    检修：先让电源板单独工作，可接通交流电后仍保护，说明故障是由电源不良引起。在保护瞬间测试VS,VA等电压，发现没有输出；测试PFC电压，为305V，不正常，说明功率因数校正电路工作不正常或没有工作。在开机瞬间检查U201的15V供电，没有，说明15V供电有故障或负载有故障。检查Q112的各个引脚电压，发现处于导通状态，集电极有18AV的电压输出。检查U111的输出，没有15V电压，说明故障出在U111周围。仔细检查印制板，发现印制线已经开路。连通后，故障排除。

    例2：一台PT50600型等离子彩电，待机正常，二次开机后保护。
    检修：先让电源板单独工作，还是开机后保护，说明故障在电源。在保护瞬间测试VS,VA等电压，发现有输出电压，并且逐渐降低；再测试RFC电压，也是逐渐降低，不正常，说明电源保护。不接VS-ON信号到D5V,PFC电压还是由410V从高变低，此情况说明：1．开机信号已经送入电源板，继电器RL101已经吸合； 2．功率因数校正电路工作不正常。在开机瞬间检查U201的15V供电‘，正常，说明15V供电无故障，故障应该在功率因数校正电路上。

    正常情况T，当U201（NCP1653A）的⑧脚输入15V电压后，NCP1653的②脚外接电容C205上的电压开始约等于0V，但随电容逐渐充电，②脚电压应当逐渐上升到正常值，在这个过程中，⑦脚输出的驱动脉冲应当逐渐变宽，PFC输出电压应当是逐渐上升到预设值395V的。而该机电压高于预设值电压，说明PFC电路中的稳压反馈电路存在故障。而稳压反馈电路由R229、R230、R231和U201①脚内部电路组成。检查该部分电路，发现电阻R230开路，上面有隐性裂纹，更换R230后，故障排除。
