在以往的检修中，彩电行输出变压器损坏的状况多数是所有的脚位全通，但对于初级线圈短路又是怎么样的，大家可能不太了解。笔者检修一台长虹CHD29916型彩电，故障原因就是初级线圈短路，现将故障现象和损坏的行输出变压器的波形用E8521A记录下来，与大家共同探讨。

    故障现象：通电后电源灯闪烁，黑屏无声。
    分析检修：电阻法检查行管对地电阻为3kΩ，未击穿，通电＋B电压在100V～145V之间波动，测电流在0.26A～1.40A之间变化。拔下偏转线圈插头，又通电测量电压，电流同前所记数值。对引脚外围元件进行查找，没有短路点，基本可以判断型号为BSC68Z6(B)的行输出变压器初级绕组内部有短路点。

    该行输出变压器引脚功能如下（顺时针方向）：①脚：行管，②脚：+B，③脚：视放，④脚：地，⑤脚：-14V,⑥脚空，⑦脚：+14V,⑧脚：ABL,⑨脚：HET,⑩脚：+12V,通断为1,2,3/4,5,7,9,10/6/7，换新后彩电恢复正常。

    对于损坏的行输出变压器，波形又是怎么样的呢？目前市场上有一款自带信号源可辨别行输出变压器匝间短路的ET521A示波器，参照使用说明书，笔者将示波器自身携带的信号源输入后，拍摄下了故障行变与能正常工作的行变的波形，采用此工具判定行变质量较为方便，在此推荐给大家。

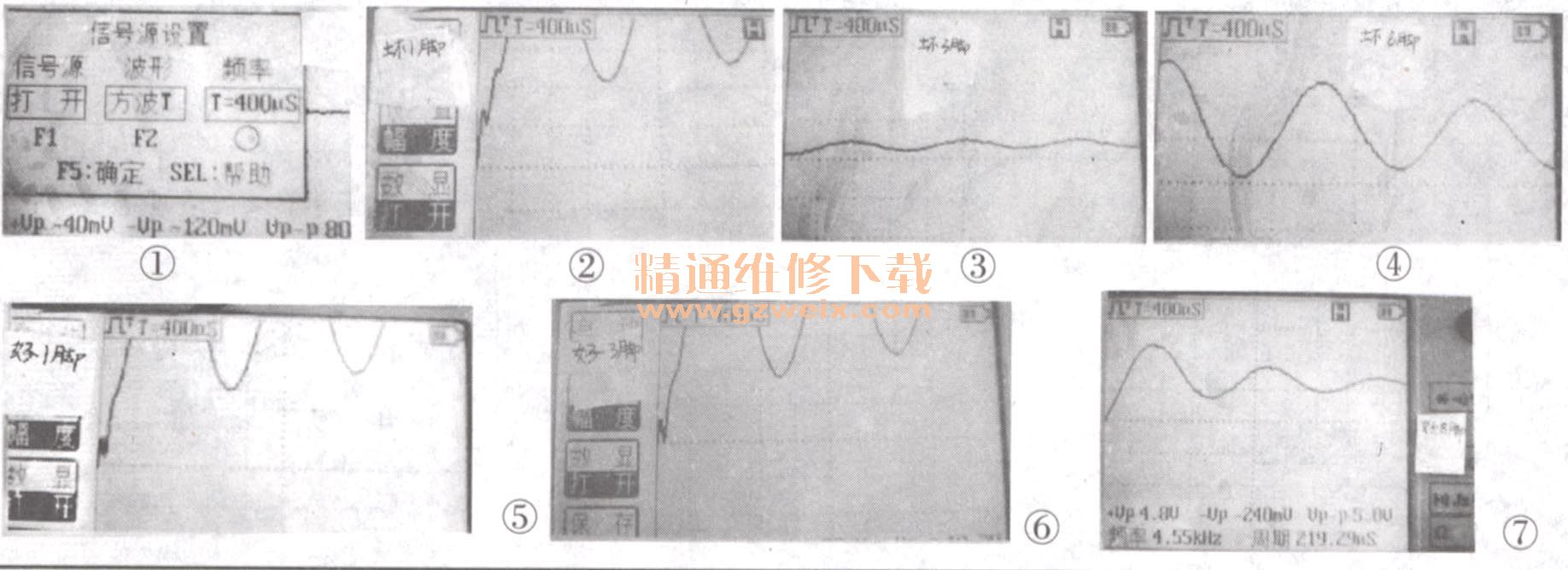

    首先将示波器设置在“常规”模式，按下编码开关超过2秒，待弹出信号源窗口，设定信号类型为方波T=400μs，然后确认，见图1。

    其次，将信号源输入到行输出变压器的②脚和④脚，示波器表笔负极也接到④脚，用探头去探测各脚波形时，发现只有①脚、③脚和⑧脚有显示，其他引脚无波形显示。图2为①脚坏的波形，图3为③脚坏的波形，图4为⑧脚坏的波形。图5为①脚好的波形，图6为③脚好的波形，图7为⑧脚好的波形。
