3．背光灯管断路保护

    背光灯管断路保护电路由Q 105A、Q105B、Q205A、Q205B、130,D230及IC102a (BA10393）及相关阻容元件组成，4只背光灯管的电流取样电压分别加至三极管Q 105A , Q 105B , Q201A , Q205B的基极，使其导通，其集电极电压为低电平（小于2V），经D130,D230加到电压比较器IC102a的反相输入端②脚，而IC102a的同相输入端③脚加有经电阻R171,R172对6V分压所得的3V基准电压，这样电压比较器IC102a的反相输入电压就小于同相输入端，其输出端①脚便输出高电平。由于电压比较器为集电极开路输出方式，输出电平的大小取决于其①脚外电路提供的电压大小。在此电路中，IC102a①脚电压由3.1V电压经R129,R130分压后提供，R129,R130的阻值均为10kf，加之IC101的17、18脚的分流作用，正常工作时实测IC102a①脚电压为1.28V。

    当其中某只灯管断路时，该只灯管不亮，设有电流通过，取样电阻R135上的压降为0V, Q105B的基极电压也为0V, Q105B．截止，其集电极电压则上升至6V，经D130加至电压比较器IC102a的反相输入端②脚，则IC102a的②脚电压高于③脚电压，则①脚输出低电平，IC101内部保护电路启动进入保护状态。维修时若因灯管断路而导致保护黑屏，可将IC102：的①脚断开，观察是哪只灯管不亮。

    4．背光灯管欠流保护

    由于某些原因导致背光灯管电流不足时，灯管会工作在不稳定状态，从而出现闪烁现象，因此没有背光灯管欠流保护电路。该电路由D111,R160,C131,R161及电压比较器IC102b (BA10393）组成，如图7所示。正常工作时，每根灯管的正常工作电流约为7mA（最大亮度），在取样电阻R134上产生约3.9V的压降，此电压经D111整流，R160和R161分压，最后由C131滤波产生约2.68V的直流电压，加到IC102b的同相输入端⑤脚。此时，IC102b的反相输入端⑥脚被电阻R162,R163分压锁定在1.48V,IC 102b的同相输入端⑤脚电压高于反相输入端⑥脚电压，则输出端⑦脚输出高电平，直接送给IC10117脚、18脚。当灯管的工作电流大幅度减小时，取样电阻R134上的电压随之下降，IC102b的⑤脚电压也下降，当⑤脚电压低于⑥脚电压时，其⑦脚输出低电平（0V），高压板进入保护状态。

    5．电压取样及过压保护

    电压取样电路如图8所示。升压变压器T101的②-⑤绕组是电压取样绕组，⑤脚接地，②脚电压先由电阻R153,R154分压，再经D101整流、C127滤波后送往IC101⑩脚（电压取样输入端）。在正常情况下，IC-101⑩脚输出电压小于1V（实测为0.75V），当某高压输出电路出现故障，输出电压超过1.28V时，电路进入保护状态。

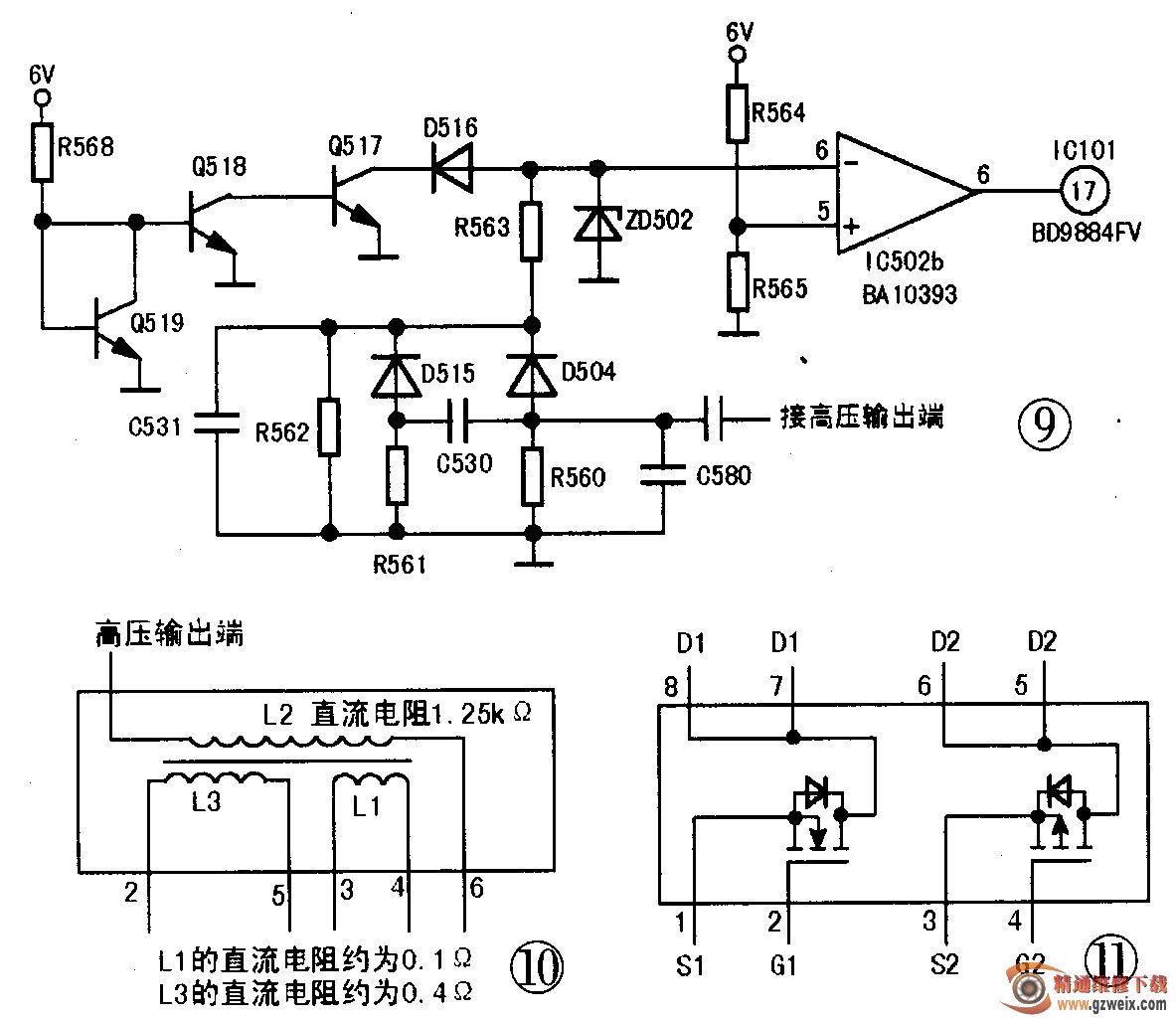

    该高压板的高压输出端正面和背面的两块覆铜片形成一只电容（容量极小），并与其串联的贴片电容C580组成分压电路，如图9所示，分压点的电压就是高压输出取样电压。此电压经D504整流、C531滤波后，再经电阻R563加到电压比较器IC502b的反相输入端⑥脚，正常工作时，IC502b的反相输入端电压为0.6V，同相输入端⑤脚电压被分压电阻R564 , R565锁定在1.48V，输出端⑦脚输出高电平。当高压过高时，IC502b的反相输入端⑥脚电压也随之上升，当超过IC502b⑤脚电压时，其输出端⑦脚电压由高电平变为低电平，则IC101的17、18脚电压也为低电平，IC101内部保护电路启动。

五、检修方法

    1．正确判断特殊元件的好坏

    此高压板采用的升压变压器的引脚与绕组连接如图10所示，③、④脚是升压变压器的初级绕组L1;L2为高压输出绕组，⑥脚为接地端；②-⑤脚是取样绕组L3，由此绕组获得取样电压，①脚为空脚。

    升压变压器损坏多是高压绕组局部短路或断路，测量其阻值即可准确判断。正常情况下，高压板上所有变压器的高压绕组的直流电阻应非常接近，一般在士10Ω内，若相差太大，则表明该高压绕组有问题。
