2．直流亮度控制

    直流亮度控制是通过控制BD9884FV⑨脚和12脚的IS1,IS2电流反馈直流电位的方式来达到控制亮度的目的。为了让⑨脚和12脚能进行幅度较大的亮度控制，在电路中增加了由运算放大器IC003(BA10358)组成的放大电路，如图3所示。由CN001的③脚送来的直流亮度控制信号经R003 , R004 ,R012加到运算放大器I0003的②脚。放大后由①脚输出，又经过R015 , R016送至运算放大器I0003b的⑤脚，再放大后由⑦脚输出。放大后的亮度控制电压经过

R118,R119,R122,R123及R518R519 ,R522 , R523分别加到I0101及IC501的⑨脚和12脚，通过PWM调制器控制亮度。I0003B的输出端⑦脚和反相输人端⑥脚连接，组成电压跟随器，其电压增益是1:1，特点是输人阻抗高，输出阻抗低，具有较强的负载能力。

三、IC101与IC501的同步控制

    K2S -320VF型高压板上安装有两块BD9884FV，共同完成16只C-CFL背光灯管的点亮工作，因此要求两块BD9884FV工作在同步状态：接收同一个ON/OFF启动信号，以保证同时开／关；接收同一个亮度控制信号，确保各自点亮的CCFL灯管在任何亮度级别的发光亮度一样；无论IC101或IC501出现故障而保护关闭时，都同时进人保护状态；IC101和IC501的工作频率一致，以保证两个通道点亮的16只灯管亮度、效率、寿命一致。IC101和IC501两通道的联动控制如图4所示。

    1. ON/OFF控制和亮度控制

    BD9884FV的16脚是ON/OFF控制脚，IC101和IC501的16脚分别经过R131和R531连在一起，同时经过R001和R002接到ON/OFF控制信号输人端CN00112脚。IC101和IC501的软启动控制⑧脚(SS)也分别经Q101和Q501连接在一起。IC101和IC501的①脚分别经R108,R106和R508,R506连接在一起，同时经电阻R005 ,R006接到PWM亮度控制信号输人端CN001的14脚。

    2.保护状态信息输出和振荡频率同步控制

    BD9884FV的15脚是该高压板进人保护状态的信息输出端，IC101和IC501的15脚连接在一起，经Q103放大后从CN001的11脚输出送给主板上的CPU。两块集成电路的振荡器定时控制脚也是频率同步的通信接口，两块集成电路的④脚分别经电阻R142和R542连接在一起，⑥脚分别经R117和7517连接在一起，以保证两块BD9884FV振荡频率一致。

四、保护电路

    此高压板利用BD9884FV良好的保护控制功能，结合外围电路组成一个完整的保护控制系统，一旦高压板电路的供电电源欠压和背光灯管出现过压、短路、断路、欠流、过流等问题时，即可通过CN001的11脚，将故障信息反馈给主板上的CPU，以控制整个液晶电视进人保护待机状态，避免故障扩大。

    1. 24V供电欠压保护

    BD9884FV的19脚是电源欠压保护检测输人端，高压板的24V供电经过电阻R128,R127分压后送至BD9884FV的19脚，如图5所示。在供电为24V时，此脚电压为2.6V，一旦该脚电压低于2.35V，则意味着24V供电出现欠压现象，高压板便停止工作，进人保护状态。

    2．背光灯管过流保护

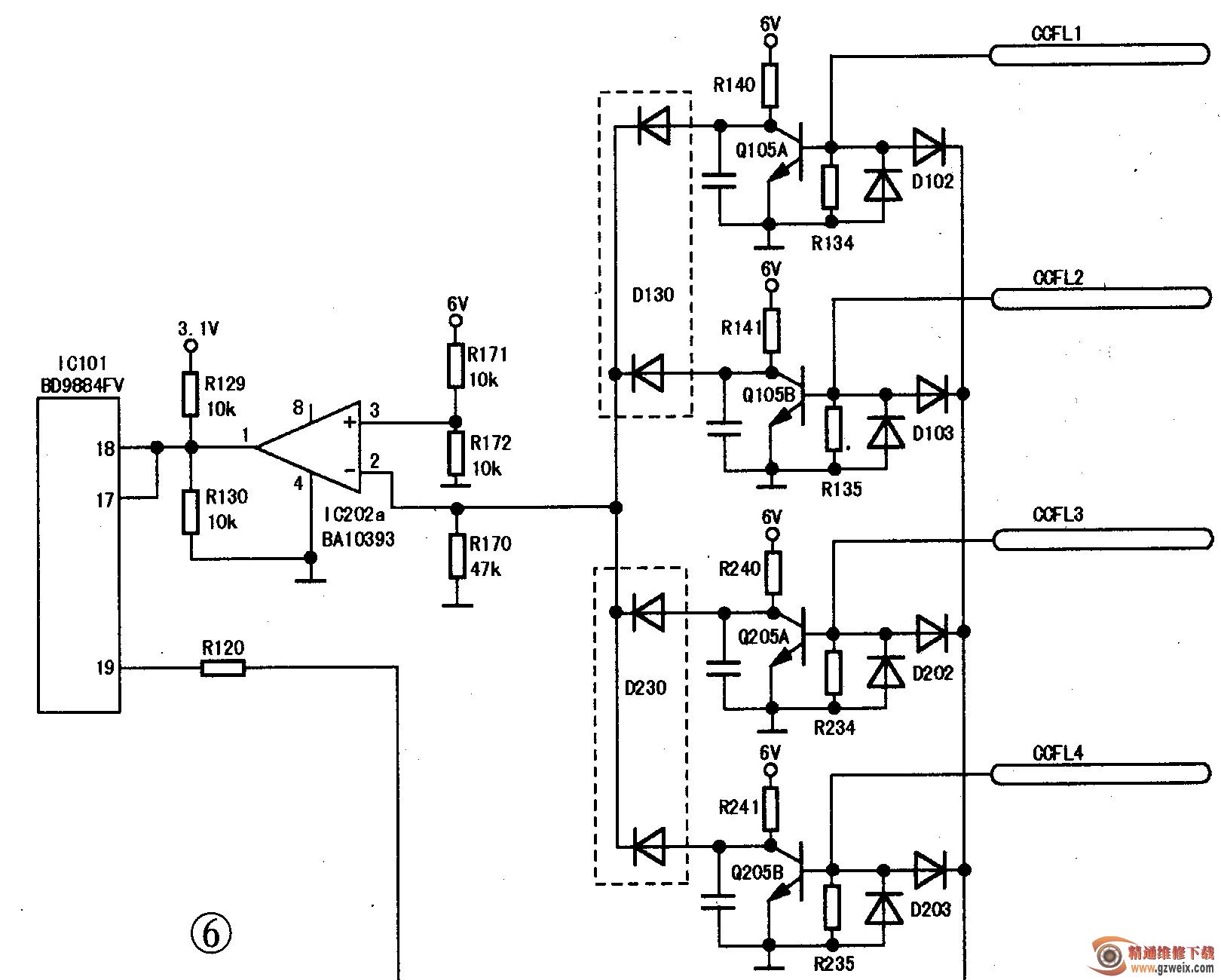

    背光灯管电流取样、电流反馈及过流保护电路如图6所示。灯管的电流取样是通过串联在背光灯管电路中的电阻来获得的。图中的R134,R135,R234,R235为灯管取样电阻。灯管电流越小，电阻两端压降越小。

以一只灯管为例，正常工作时，背光灯管电流流经电阻R134时，在R134上产生压降，经二极管D102整流后加到IC101背光灯管取样电流反馈输人端⑨脚，和其内部基准电流进行比较处理后，共同对亮度调制电路中PWM脉冲宽度进行控制，以稳定背光灯管工作电流。如果CCFL灯管出现异常，其工作电流会大幅上升，则电阻R134上的压降也随之大幅上升，则IC101的⑨脚的取样电压会大幅升高，此电压经内部比较识别后控制保护电路进人保护状态。每组背光灯管的工作电流的取样电压均汇集在一起，同时加到IC101的⑨脚，16只背光灯管分为4组，即IC101通道的8只灯管分为两组。IC101两组灯管的工作电流汇集后分别经过电阻R120,R124加到IC101⑨脚和12脚。若16只灯管中的任一只灯管出现异常，都会使IC101,IC501进人保护状态。
