一、实物标识图及信号流程框图

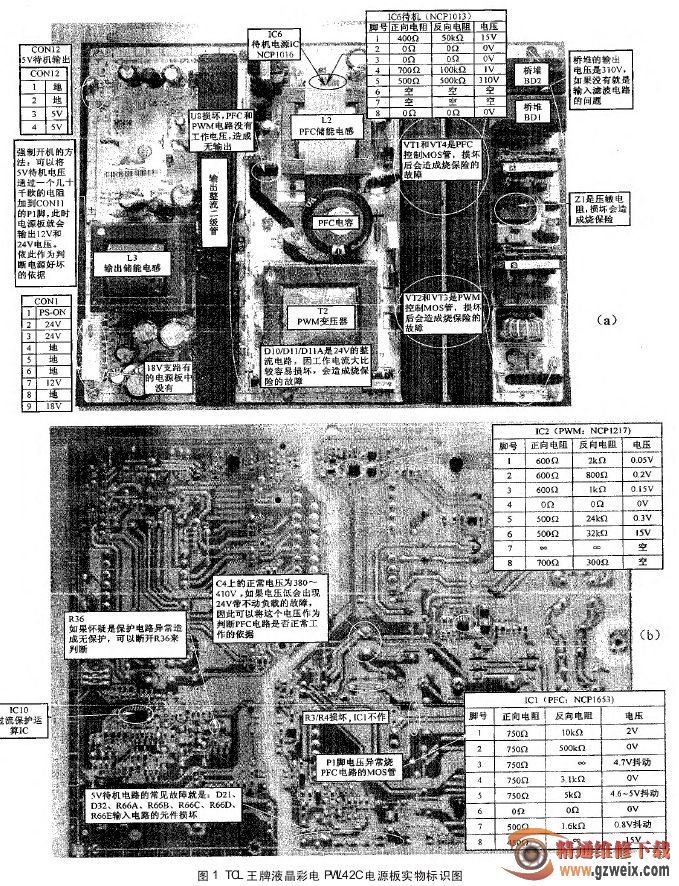

1.       实物标识图（见图 1）

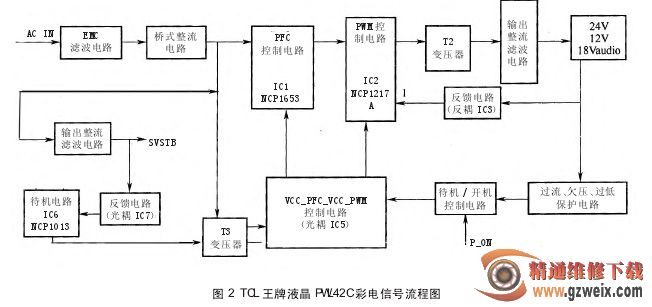

2.       信号流程柢图（见图2）

二、PWL42C电源板线路分析

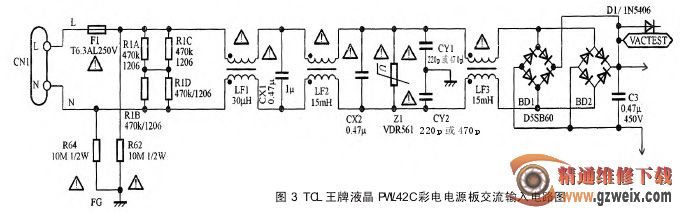

1. 交流输入电路（见图 3 所示）

交流市电自相线(Liveline)和零线(Neutralline)输入。

F1 为保险管，在输入电流过大时熔断，以保护电路。Z1 为压敏电阻，其阻值在端电压达到一额定值时急剧下降并迅速导通，工作电流可增加几个数量级，可吸收输入端由于雷电等因素而产生的电压尖峰，从而有效地保护了其他元器件不致因过压而损坏。

CXl、CX2 为 X 电容，用来抑制差模干扰(来自电源相线而经由零线返回的杂信号称为差模干扰)。LFl、LF2、LF3 为共模电感。CYl、CY2 用来抑制共模干扰(来自电源相线或零线而经由地线返回的杂信号称为共模干扰)。CXl、CX2、CYl、CY2、LFl、LF2、LF3 主要用来减少开关电源对电网的传导干扰，以满足 EMC 标准的要求。R1A、R1B、R1C、R1D 为泄放电阻，在交流输入关断时，对X 电容放电，以满足安全电压要求。R62、R64 为浪涌泄放电阻。

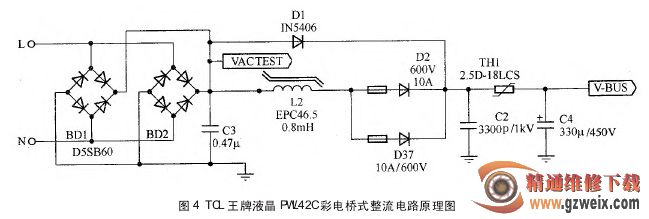

2. 桥式整流电路(见图 4)

交流输入通过桥堆 BDl(BD2 用于分流，为可选元器件)和 BD1 整流、C3 滤波为直流。

注：TCLPWL42C、PWL42D 彩电电源板为双整流桥，TCL 彩电 PWL46C 电源板改为单整流桥。

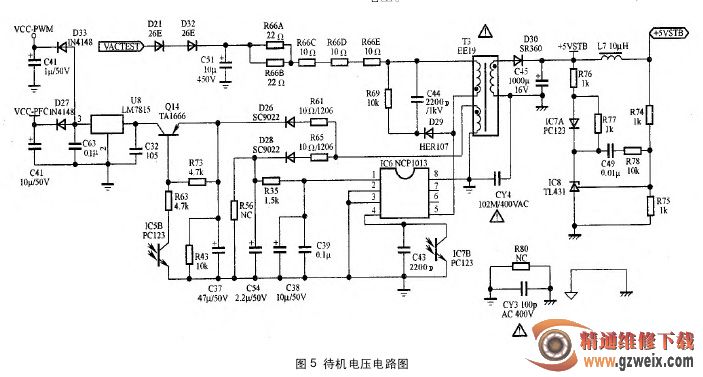

3. 待机电压电路(见图 5)

320 V 直流电压经过 D21、D32、R66A、R66B、R66C、R66D、R66E 接到变压器 T3 的初级绕组后，接到 IC6 的⑤脚，由 IC6 内部的启动电路连接到①脚的 VDD，使IC6 的 S、D 极接通，从而使变压器 T3 的初级绕组接通，感应到次级绕组，经 D30 整流后，输出 5 V 待机电压。然后再通过 R74 和 R75 对 5 V 电压分压取样后，通过“光耦”IC7 反馈到 IC6 的④脚控制 T3 的导通时间，从而得到一个稳定的 5 V 电压。
