6. LYDS 接口电路的基本组成

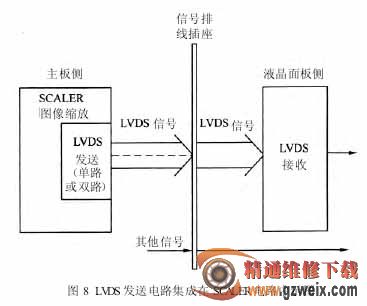

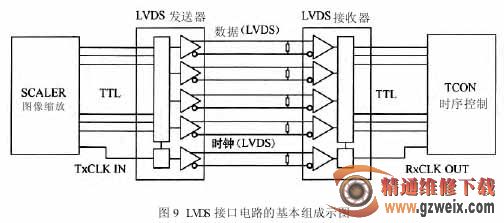

在液晶彩电中，LVDS 接口电路位于液晶彩电SCALER 电路与液晶面板之间，它由主板侧的LVDS 信号发送电路(发送器)和液晶面板侧的接收电路(接收器)共同组成，如图 9 所示。LVDS 发送器将 SCALER 电路输出的 TTL 电平并行 RGB 数据信号和控制信号转换成低电压串行 LVDS 信号，然后通过主板与液晶面板之间的柔性电缆(排线)将信号传送到液晶面板侧的 LVDS 接收器，LVDS 接收器再将串行信号转换为 TTL 电平的并行信号送往后续电路(一般是定时控制器 TCON)。

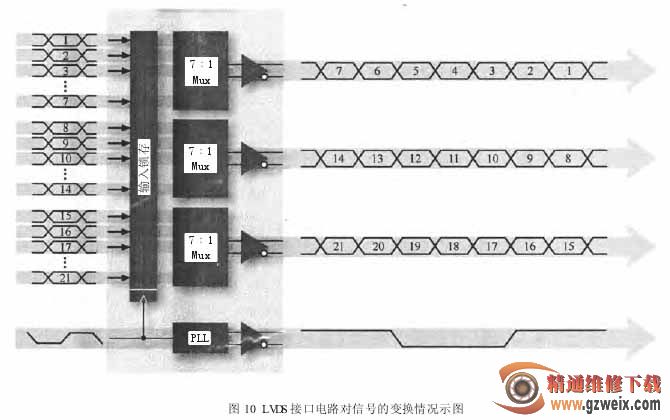

图 10 所示为 LVDS 接口电路对信号并行／串行的变换情况。
（1）LVDS 发送 IC 在将并行的 TTL 电平RGB 信号转换成串行的 LVDS 信号向 LVDS接收 IC 传输时，还必须有时钟信号的参与，如图11所示。LVDS发送 IC 在传输时钟信号时也采用差分对的形式。在 LVDS 电路中每一个数据传输通道或时钟传输通道的输出都称作一个信号对，一般来说，在液晶彩电中使用的 LVDS 集成电路(LVDS 发送 IC 或接收 IC)至少要有 4 个
