③管子型号后缀字母含“D”则表示该管内含阻尼二极管。但未标“D”并不一定无阻尼二极管，因此在检修时一定要用万用表检测验证，避免出现不应有的损失。

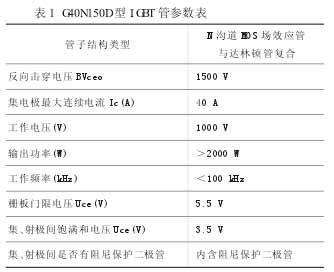

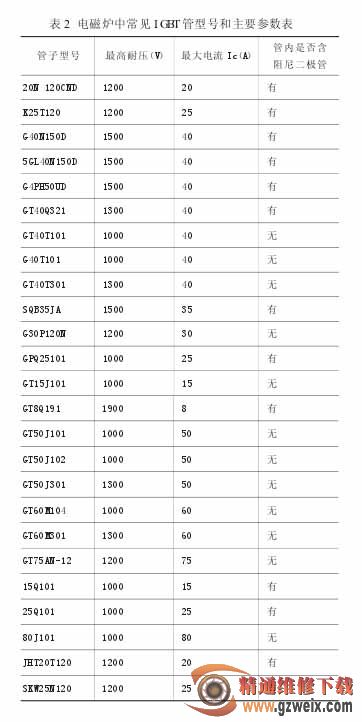

一只 IGBT 管的技术参数较多，包括反向击穿电压(BVceo)、集电极最大连续电流(Ic)、输出功率、工作频率等参数，如电磁炉中常用的 G40N150D 型 IGBT 管，其技术参数见表 1 所示。但在实际修理中，一般只需了解其反向击穿电压(BVceo，又称最高耐压)、集电极最大连续电流(Ic，简称最大电流)及管内是否有阻尼二极管即可。为了方便大家维修时查阅，现列出了电磁炉中常用的 25 种 IGBT 管的主要参数，见表 2 所示。

6. 1GBT 管代换须知

由于 IGBT 管工作在大电流状态，工作温度高，易损坏，据不完全统计，在电磁炉故障中，IGBT 管损坏所导致的故障高达 80％。

目前，各个电磁炉生产厂家采用的 IGBT 管型号繁杂，部分厂家还将 IGBT 管型号标注打磨去掉，加之部分 IGBT 管价格昂贵，因此在实修中不得不考虑 IGBT管的代换。代换时应注意以下三点：

（1）1GBT管的主要参数宜大不宜小

对于功率在 2000 W 以下的电磁炉可选用最大电流为 20 A 或 25 A 的 IGBT 管，如 20N120CND 或K25T120 型管；对于功率等于或大于 2000 W 的电磁炉应选用最大电流为 40 A 的 IGBT 管，如 G40N150D 型管。总之，IGBT 管的参数大一些，电磁炉的安全系数便相应高一些，故障率也会低些。

提示：维修时若没有大电流 IGBT 管，可用两只小电流的 IGBT 管并联 (两只管的 c、e、G 极分别连在一起) 代用。某型号 2200 W 电磁炉，其 IBGT 管由两只K25T120 型管并联而成。

（2）应区分是否内含阻尼二极管

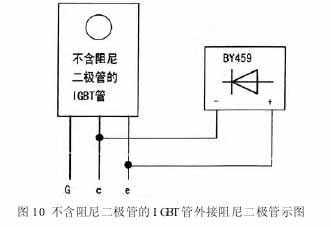

在最高耐压、最大电流符合要求时，内含阻尼管的IGBT 管可以代换不含阻尼二极管的 IGBT 管；若用不含阻尼二极管的 IGBT 管代换含阻尼二极管的 IGBT 管时，应在新换管的 c、e 极间加焊一只快恢复二极管，如图10所示。所加二极管型号有：BY459、SSJ53。

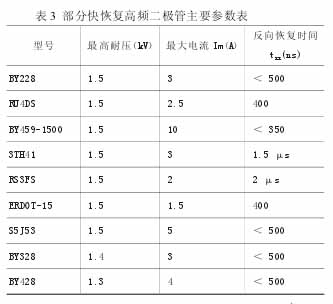

部分快恢复高频二极管的型号及主要参数见表 3 所示。

（3）代换时便于安装

从正面看，IGBT 管固定在散热板下，散热板又平放固定在电路主板上。由于散热板与主板间间隙较小，加之散热板上固定螺丝孔的限制，部分 IGBT 管难以正常安装。这时一方面可调整 IGBT 管的安装位置；另一方面可适当加工散热板。若安装难度太大，应考虑另选代换管。
