如何维修夏普彩电机芯保护电路?
夏普 9P-KM 机芯和 9P-AM 机芯主电源采用以STR-S6309 为核心组成的并联型开关电源，副电源由TT01 变压器降压和 Q112l 稳压电路组成，待机采用继电器控制，采用一切断主电源市电输入的方式。
该机芯小信号处理电路的52脚为“X 射线”保护端，围绕该脚，开发设计了保护电路。
下面以夏普 25N21-D2 彩电为例，介绍其保护电路的原理与维修。
一、保护电路工作原理

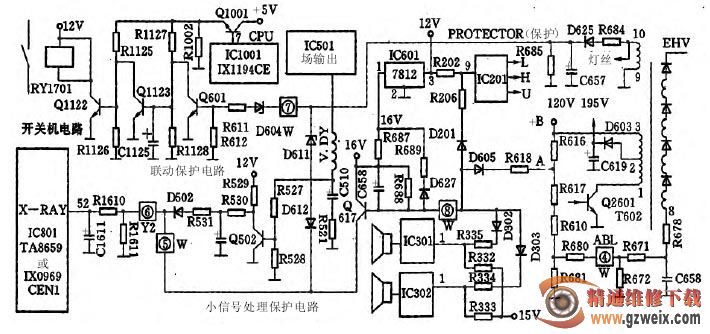

夏普 25N21-D2 彩电小信号处理保护电路较复杂，如图 1 所示，分布在几块电路板上，通过插头、插座互相连接，图中有很多插头、插座的编号，如：訛譽 表示插头、插座的编号，W 表示插头、插座的名称，圈中的 5 表示插头、插座的引脚编号，便于读者在维修时与实物核对。
小信号处理电路 IC801 采用 TA8659(IX0969CENl)，该电路的52脚(X-RAY)为“X 射线”保护检测端口，属电压翻转型。外接多路故障检测电路，对行、场扫描电路进行检测。IC80152脚正常时为低电平 0 V，外部故障检测电路检测到故障时，向52脚输入高电平，当 IC80152脚电压大于 1.O V 以上时，IX0969CENl 就会进入保护状态，从集成电路内部切断39脚行激励信号输出，迫使行扫描电路停止工作，进入保护状态。
25N2l-D2 彩电不但设有完善的小信号处理过压、过流保护电路，还与开 / 关机保护电路联动。小信号处理电路保护时，一是切断行扫描电路激励信号，迫使行扫描电路停止工作；二是通过行失压检测电路使开 /关机电路联动，关断整机交流电源，进入待机保护状态。
该机不设总电源开关，只要将电源插头插入市电电源，遥控电源便开始工作，为微处理器 ICl00l(IXll94CE)提供工作电压，同时 ICl001 的⑦脚（电源控制端）输出高电平，Q1001 获电导通，向开 / 关机控制管 Q1122 基极提供高电平而导通，继电器 RYl701 接通，为主开关电源接通交流电源，进入开机状态。当遥控关机时，微处理器 ICl001 的⑦脚变为低电平，使开/ 关机控制管 Q1001、Q1122 截止，继电器 RYl701 断开，切断主电源的交流电压。
IC801 的52脚通过分压电路 R1610、R1611 与外部六种故障检测电路相连接，其检测电路分过压检测和失压检测两部分，其中失压检测大多由 Q617 完成。
1. I C80l 的輰輩訛脚保护电路
（1）行输出过压检测电路
该电路由检测电路 D6ll、D612、行扫描灯丝电压整流、滤波电路 D625、C657 组成。
取样电压取自行输出变压器 T602 的⑨～⑩绕组灯丝电压，灯丝电压经 D625 整流、C657 滤波后，在R685 上形成直流电压。正常时，R685 上的直流电压不会使稳压二极管 D6ll 击穿，对 IC80l 的52脚电压不产生影响；当行输出因开关电源供给电压过高、行逆程电容开路，而造成显像管阳极电压超高时，可能产生大量“X 射线”，影响收看者身体健康或造成电路元件过压损坏，灯丝电压也会随之增高。增高后，R685 上的直流电压使稳压二极管 D6ll 击穿，击穿电流经过隔离二极管 D612 加到 IC801 的52脚，使52脚由正常时的低电平变为高电平，进入“X 射线”保护状态，将行振荡电路关闭。
（2）场输出失压检测电路
该电路由检测电路 Q502、隔离二极管 D502 组成。当场输出电路 IC50l 工作正常时，场偏转线圈 V.DY的下端有直流电压和脉冲电压，通过 R527、R528 使检测管 Q502 饱和导通，其集电极变为低电平，对 IC801的52脚电压不产生影响；当场输出电路 IC50l 发生故障时，场偏转线圈 V.DY 的下端的直流电压和脉冲电压消失，检测管 Q502 截止，其集电极变为高电平，通过隔离二极管 D502 加到 IC801 的52脚，进入“X 射线”保护状态。
（3）16 V电源过流、失压检测电路
该电路由检测电路 Q617、D627、R689 组成。对经过保险电阻 R687 后，输入到稳压电路 IC601(7812)①脚的 16 V 电压进行检测。该电压正常时，D627 负极电压高于正极电压而截止，Q617 基极为高电平反偏截止，对 IC801 的52脚电压不产生影响；当因 IC601 漏电或负载短路造成电流过大，而引起 R687 两端电压降增加或将保险电阻 R687 烧断，致使 IC601 的①脚16 V 电压严重降低或消失时，D627 正偏导通，将 Q617的基极电压拉低，Q617 基极获正偏电压而导通，其集电极高电平加到 IC801 的52脚，进入“X 射线”保护状态。
（4）伴音功放失压检测电路
该电路由检测电路 Q617、D302、R335、D303、R334组成，对立体声两个功放电路 IC301、IC302 的①脚（电源供给端）15 V电压进行检测。当伴音功放IC30l、IC302的①脚电压正常时，D302、D303 均反偏截止，Q617 基极为高电平而反偏截止，对 IC801 的52脚电压不产生影响；当因 IC301、IC302 漏电或负载短路造成电流过大，引起限流保险电阻 R332
、R333 两端电压降增加或将保险电阻 R332、R333 烧断，致使 IC301、IC302 的①脚 16 V电压严重降低或消失时，IC302、IC303 正偏导通，Q617 基极获正偏电压也导通，其导通后的集电极高电平加到 IC801 的52脚，进入“X 射线”保护状态。
