一、高压板与黑屏故障的维修

液晶彩电高压板(也称逆变器、背光电源等)电路故障率较高，由于此部分电路元器件布局紧凑，许多元件采用的是双面安装，因此查找具体元件或走线都比较困难；对于高压板的维修，既可以采用更换单个故障元件的方法来维修，也可以采用更换整板的方法进行维修，即所谓板级维修。

1.高压逆变电路与黑屏故障现象的判断

检修技巧：高压板上的高压逆变电路出现故障后不能点亮背光灯或引起机内保护电路动作，因此引起“黑屏”，但“黑屏”故障也可能仅仅是由于高压板电路故障引起的。从大的部位来说，引起“黑屏”故障的电路和信号主要有：

（1）位于开关电源和主板的高压板电源供电电路、微处理器送出的高压逆变电路 ON/OFF（开 / 关）控制信号、亮度控制信号；

（2）高压板电路；

（3）主板输出送往液晶面板的相关信号(包括图像信号)有问题。

因此维修“黑屏”故障首先要判断“黑屏”故障由哪部分电路引起。下面介绍几个判断“黑屏”故障大致范围的方法。

①如果是“黑屏”，但能开机而不保护。此时可用台灯或手电照射液晶屏，如果能显示出一些的暗淡图像，说明主板输出到液晶屏的图像信号正常，故障系由于背光灯未点亮引起。由于彩电没有发生保护故障，因此高压板中的保护电路未动作，高压输出电路可能没有发生故障，应该重点检查高压板电源供电电路、微处理器送出的高压逆变电路 ON／OFF 控制信号、亮度控制信号等。

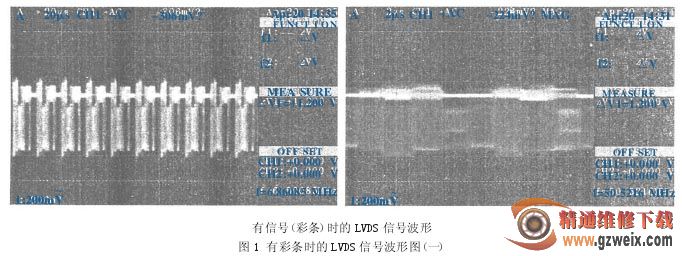

②如果是“黑屏”，但能开机而不保护。此时可用台灯或手电照射液晶屏，如果看不到暗淡的图像，说明主板可能没有向液晶屏输出图像信号，可用示波器在主板与液晶面板的接口处检查 LVDS（低压差分）信号。当彩电加彩条信号，且主板有正常的图像信号向液晶面板输出时，在液晶面板接口处能测试到如图 1 所示的LVDS 信号，此时应检查高压板及液晶面板是否有故障；当 LVDS 信号中没有图像信号输出时，LVDS 信号波形如图 2 所示，此时应着重检查主板图像处理电路。

③开机后，屏幕瞬间点亮，然后保护关机“黑屏”。对于此种“黑屏”故障，应特别注意在开机瞬间仔细观察屏幕显示的故障现象，以便对故障进行判断。如果发现屏幕上半部或下半部发暗(多支背光灯不亮)，或水平暗带（单支背光灯不亮），都可以说明保护和“黑屏”故障现象是由于高压板高压输出电路出现故障引起。如果出现背光灯未点亮的故障现象，首先检查背光灯连接插座是否有松动现象，高压变压器是否有虚焊的现象，然后再进行电路检查。

检修注意事项：液晶彩电保护性关机后，不能马上开机，保护关机后必须等至少 3 min 后，才能开机，这是因为电源电路中滤波电容上所充的电量没有完全放掉，保护电路仍然保持动作，致使彩电不能开机。为了再一次对故障现象进行确认，保护后，可以拔掉电源插头，过 2 min 后，再插上电源插头，有的机型(如索尼液晶彩电)可听到机内有继电器动作的咔嚓声，此时再接通电源开关，观察彩电的故障现象，看是否先出现光栅(包括不正常的光栅)，然后保护动作。
