TCL RTD2662机芯液晶彩电的高清图像处理主电路采用RTD2662；音频信号处理电路采用PT2314L；伴音功放电路采用TDA1517 ；开关电源厚膜电路采用NCP1271。
    适用机型：TCL L22N6、L19N6、L19E09、L22E09、L23E09等液晶彩电。
    1 总线调整方法
    【进入／退出工厂模式】
    电视机在任何信号源下，按遥控器上的“菜单”键，屏幕出现用户主菜单，在3s内快速按遥控器上的数字，“8、2、0、2” 键输入密码，即可进入工厂模式。
    调整完毕，按遥控器上的“菜单”键退出工厂模式。
    【项目选择与调整】

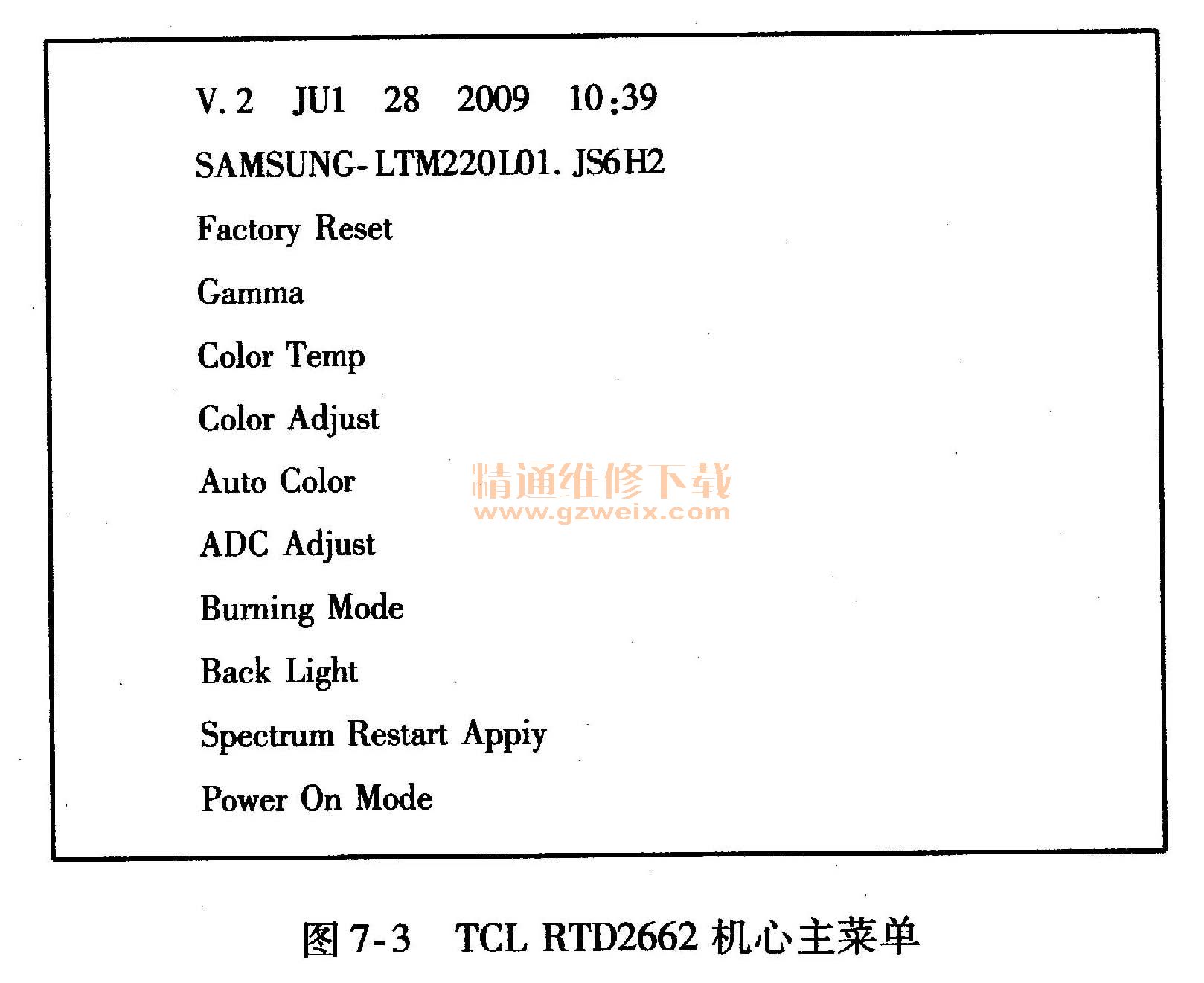

    进入工厂模式后，屏幕上显示调整菜单，如图7-3所示。按遥控器上的“上／下方向”选择子菜单和调整项目，按“左／右方向”键进入子菜单或调整所选项目数据。菜单选项因信源不同而略有差异。菜单中可选项字体为白色，菜单项中字体为灰色时则为不可选中项。

菜单项后标有“—”表示该项有子菜单，按遥控器“右方向”键可进入子菜单。子菜单回主菜单，按遥控器的“菜单”键，多层子菜单时需要逐级退出，退出菜单后，调整后的项目数据自动存储。
    【ADC校正】
    YPbPr通道下ADC校正自动步骤如下：
    1）YPbPr信源下，输入chroma2327/2329的60Hz/100％全彩条信号（pattern=110，Timing=14）。
    2）进入工厂菜单，由ADC ADJ-＋AUTOTUNE路径选中AUTOTUNE，按遥控器“右方向”键或“确认”后执行自动校正。
    3）校准后AUTOTUNE项目提示OK，若校正不成功则提示NG，若不成功可以再次执行。
    4）对应色温坐标如下：
    COOL（冷）：X＝0.270，Y＝0.270。
    NORMAL（正常）：X =0. 280、Y=0. 290。
    WARM（暖）：X=0.301，Y＝0.305。
    【电源模式（PWMMODE）】
    上电状态调整，共有3种选项，按遥控器“左／右”键进行选择。选择“OFF"时上电为待机状态，选择“ON”时上电为开机状态，选择“MEM”时上电为记忆断电前状态。
    【复位（RESET）】
    工厂复位，执行此操作时软件内所有调整项目将恢复到软件初始状态，EEPROM中所有用户数据被全部清除，并恢复到出厂设置。
    2 总线调整数据
    TCL RTD2662机芯液晶彩电总线系统主菜单的显示的子菜单内容见表7-23。
