TCL MT26机芯液晶彩电主要由5个电路模块组成：主板（数字板）、AV板、前控板、侧AV板、电源板电路。它的机芯电路由MT8226组成。高清图像处理和音频信号处理主电路采用MT8226MG；程序存储器采用AL016M-9011；帧变换电路采用MT8280 ；伴音功放电路采用STA333 BW；中频信号放大电路采用TDA9885T。
    适用机型：TCL L40X9FDM、L42M71D、L42X9FDM、L42X9FDRC、L42X9FRC、L46X9FDM、L46X9FDRC、L46X9FRC、L52X9FDM、L52X9FRC等液晶彩电。
    1 总线调整方法
    【进入工厂模式】
    方法一：先按“菜单”键，然后按遥控器上的数字“9、7、3、5”键输入密码，即可进入工厂模式。
    方法二：在工厂菜单中的生产选项中工厂热键为开时，直接按“红色”键，即可进入工厂模式。
    【项目选择与调整】
进入工厂模式后，屏幕上显示调整菜单，按遥控器上的“频道＋／－”键或“上／下方向”选择子菜单和调整项目，按“音量＋／－”键或“左／右方向”键进入子菜单或调整所选项目数据。
    2 总线调整数据

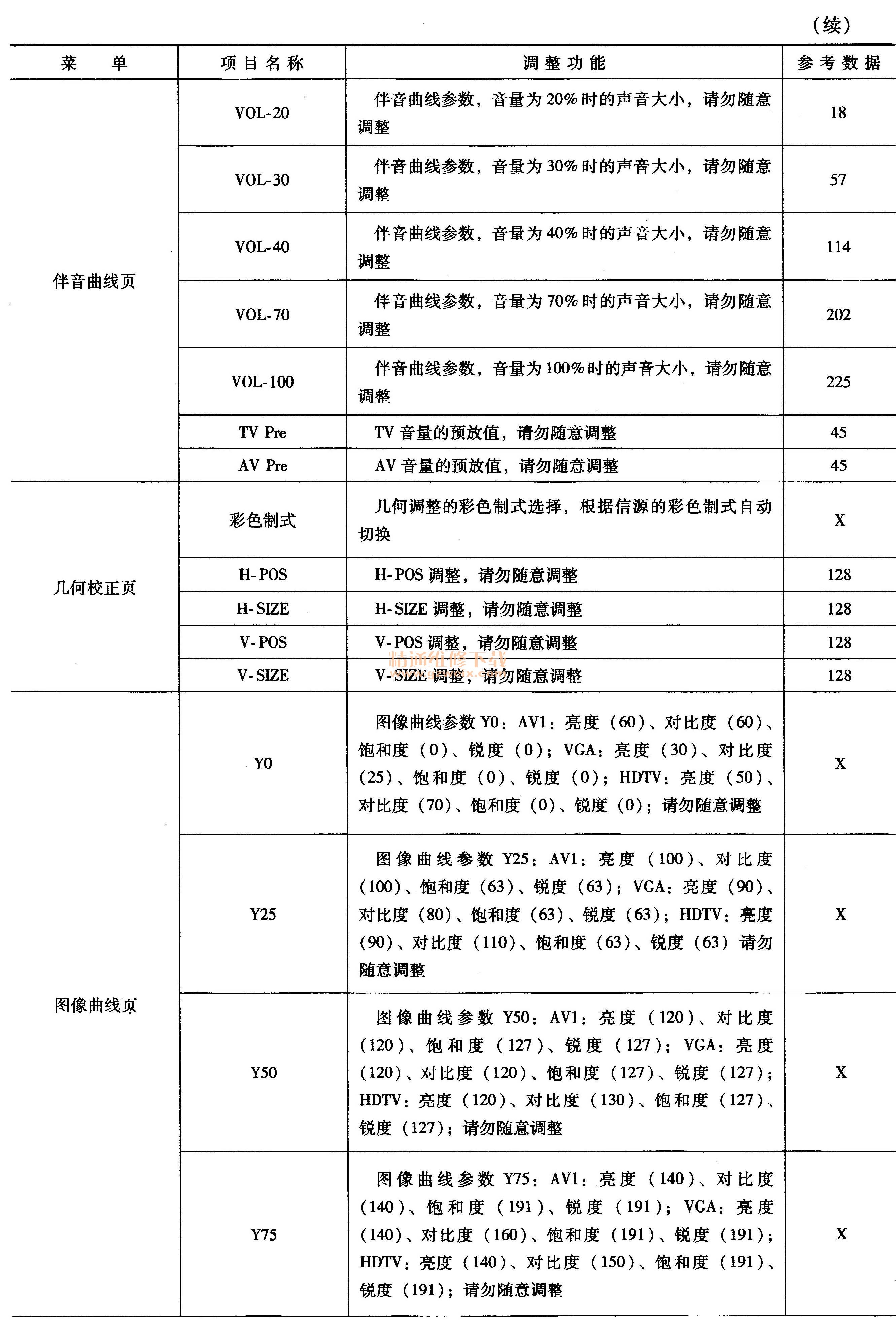

    TCL MT26机芯液晶彩电总线系统调整项目和数据见表7-22。
