四、白光LED照明灯具驱动器的选配要求
    白光LED照明灯具是指常见的LED灯泡、LED日光灯等，其驱动器的输入电压为AC220V。在选购或维修、代换LED驱动器时，除要求其效率与可靠性较高外，还应察看LED灯串的数量与连接关系，看驱动器相关参数是否符合要求。
    1.LED的工作电流
    在白光LED照明灯具中，所用LED的额定工作电流多为20mA或60mA。以20mA的LED为例，若实际工作电流为20niA，则LED发热严重。经多次试验，将其实际工作电流设为16niA～18mA较为理想。若该灯具有N路LED灯串，则要求LED驱动器输出电流约为17N（单位是mA）。
    2.LED的工作电压
    一般的LED的推荐工作电压是3.0V～3.5V，实际选配时，可按每只3.1V进行估算。例如：某灯具中一路LED灯串由20只LED串联，则要求LED驱动器输出电压约为62V。
    提示：若要使LED灯具的工作电压范围为AC85V～265V，则要求每路LED灯串的LED数量不超过24，即加在LED灯串上的直流电压约为72V；并联的LED灯串数最好不超过12。
    3．功率因数
    功率因数（PFC）反映了电能的有效利用率，是合理用电的重要指标，其理想值为1，实际值越大，表示电能利用率越高。
    尽管国家对LED灯具的功率因数有一定要求，但考虑到成本等因素，许多LED灯具的驱动器中并未安装功率因数校正（PFC）电路。

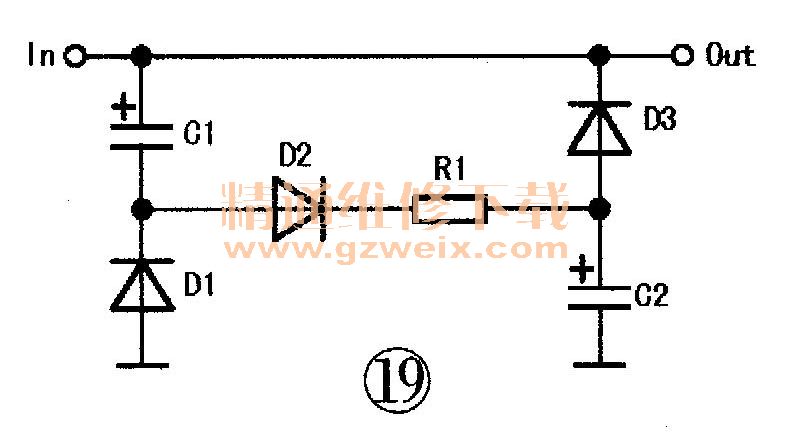

    目前，LED灯具的功率因数情况如下：（1）无PFC电路，功率因数约为0.65。（2）安装有无源PFC电路，又称填谷式PFC，如图19所示，C1和D1组成半桥的一臂，C2和D3组成半桥的另一臂，D2和R1组成充电通路。滤波电容C1、C2串联，每只电容上的电压最高为输入电压的一半（VAC/2）。当线电压低于VAC/2时，D1、D3正偏导通，C1、C2并联向外放电。若该电路与LED灯串匹配好的话，功率因数可达0.92。（3）安装有有源PFC电路，采用专用的PFC控制芯片，功率因数可达0.99。
